首页  >  产品百科  >  TMDC 20-4811

TMDC 20-4811

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMDC 20系列, 18 → 75 V 直流输入, 5V 直流输出, 20W
供应商型号: SG-TMDC 20-4811
供应商: 国内现货
标准整包数: 1

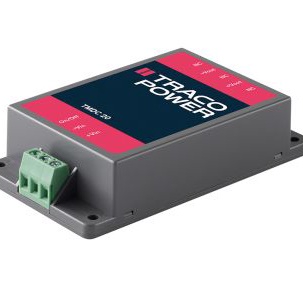

TRACO POWER DC-DC模块 TMDC 20-4811

TMDC 20-4811概述

    # DC/DC Converter TMDC 20 Series: 高性能电源转换器

    产品简介


    TMDC 20 系列是一款封装型高性能 DC/DC 转换器模块,旨在为广泛的工业和多媒体应用提供可靠、高效的电源转换。该系列产品包含八种型号,输入电压范围广,可以实现从 9V 到 75V 的宽范围直流电压转换,并且在 -40°C 至 +90°C 的温度范围内表现出卓越的性能。通过使用高质量组件,TMDC 20 系列转换器能够达到最高 91% 的效率,显著降低能耗并提高系统的可靠性。

    技术参数


    输入输出参数
    - 输入电压范围:9 - 36 VDC(24 VDC 标称)或 18 - 75 VDC(48 VDC 标称)
    - 输出电压:5.1V 或 12V 或 24V 或 48V
    - 输出电流:4000mA(5.1V)、1670mA(12V)、835mA(24V)、420mA(48V)
    - 效率:典型值可达 91%
    工作环境参数
    - 工作温度范围:-40°C 至 +90°C
    - 储存温度范围:-50°C 至 +125°C
    - 相对湿度:最大 95%(非凝结状态)
    其他特性
    - 最小负载要求:无需最小负载
    - 远程控制功能:可通过 3.5 至 12 VDC 的电压信号进行远程开启或关闭
    - 绝缘耐压测试:输入到输出电压为 2500 VDC
    - 功率良好指示灯:配备绿色 LED 指示灯,表示输出电压正常

    产品特点和优势


    优势:
    - 高效率:高达 91%,降低了能源损耗,提高了系统的能效比。
    - 宽电压输入范围:支持 4:1 宽电压输入,适应性强。
    - 无负载启动:无需设定最小负载,简化了应用设计。
    - EMI 保护:内置滤波器满足 EN 55022, Class A 标准。
    - 保护功能:具备过载保护和短路保护,保障设备安全。
    - 低功耗待机:待机时电流小于 3mA,适合长时间运行的应用场景。
    应用:
    适用于通信、自动化控制、安防监控等领域,特别是在需要高效率、宽电压范围和高可靠性电源转换的场合。

    应用案例和使用建议


    使用建议:
    - 安装与布线:请遵循图纸上的尺寸图和连接规范,确保正确安装并避免热源,以延长使用寿命。
    - 远程控制:使用指定范围内的控制电压信号,实现远程开/关操作,提高系统的灵活性。
    - 负载特性:建议负载不超过额定值的 150%,确保系统的稳定性和可靠性。
    - 冷却系统:使用自然对流散热方式,保持设备周围空气流通,以确保良好的散热效果。

    兼容性和支持


    兼容性:
    - DIN 导轨安装:可选配 DIN 导轨安装套件(如 TMP-MK1),便于集成于工业控制系统中。
    - 认证与标准:符合 UL 60950-1、IEC 60950-1、CSA-C22.2, No 60950-1 等国际标准,保证产品在不同环境下的适用性。
    支持服务:
    - 文档资料:详尽的技术文档和支持材料可在官方网站上获取,包括产品概览和技术说明。
    - 技术支持:Traco Electronic 提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    常见问题及解决方案
    - Q:电源输出不稳定怎么办?
    - A:检查输入电压是否在标称范围内,同时确保负载不超过额定值,并确认负载特性匹配。

    - Q:LED 指示灯不亮怎么办?
    - A:先确认电源接线是否正确,再检查 LED 指示灯电路是否正常连接。
    - Q:如何处理短路情况?
    - A:一旦发生短路,内置保护机制将自动切断电源,消除故障后系统会自动恢复运行。

    总结和推荐


    TMDC 20 系列转换器凭借其卓越的效率、宽电压输入范围和可靠的性能,在工业应用中表现出色。其出色的兼容性和广泛的支持服务使其成为市场上颇具竞争力的产品之一。如果您需要一款高效、可靠且灵活的电源转换解决方案,TMDC 20 系列无疑是一个明智的选择。我们强烈推荐您选择这款产品,以提升您的设备性能和用户体验。

TMDC 20-4811参数

参数
类型 -
开关频率 285KHz(Typ)
输出电压 5.1V
输入电压最小值 18V
散热方式 -
特性 -
输出电压组数 1
最大容性负载 -
转换效率 90%
输出总功率 20W
输入电压最大值 75V
输出电流最大值 4A
输出方式 Fixed
长*宽*高 96mm(长度)*54mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TMDC 20-4811厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMDC 20-4811数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMDC 20-4811 TMDC 20-4811数据手册

TMDC 20-4811封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 58.13 ¥ 485.3855
50+ $ 52.7 ¥ 440.045
100+ $ 49.68 ¥ 414.828
500+ $ 47.65 ¥ 397.8775
库存: 84
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 2426.92
