TEN 5-0523

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 5系列, 4.5 7 V 直流输入, ±15V 直流输出, 6W
供应商型号: SG-TEN 5-0523
供应商: 国内现货
标准整包数: 10

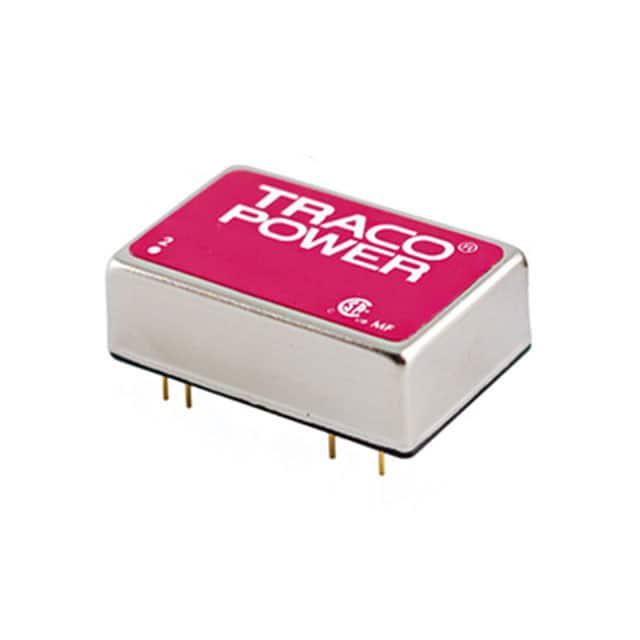

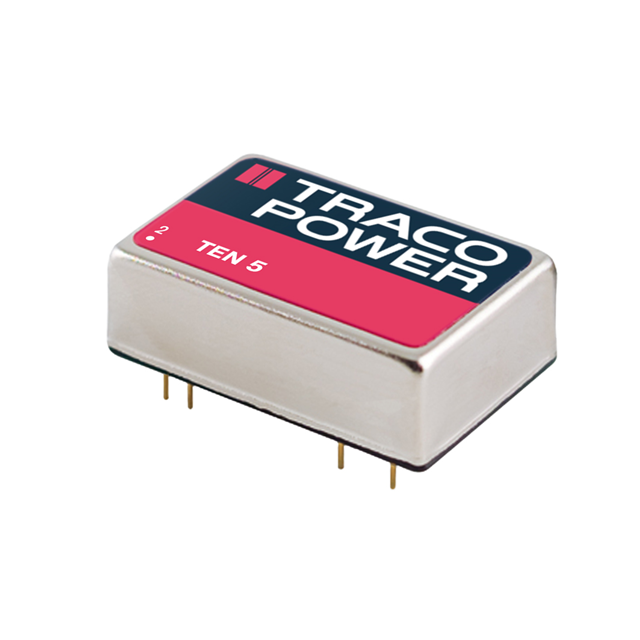

TRACO POWER DC-DC模块 TEN 5-0523

TEN 5-0523概述

    # 产品介绍

    产品简介


    TEN 5 系列 是Traco Power公司生产的一款广泛应用于通信、移动电池供电设备和工业系统的6瓦特DC/DC转换模块。该系列提供了宽输入电压范围(2:1),并采用全表面贴装设计(SMD),确保了极高的可靠性和良好的成本效益比。输入输出之间实现1'500 VDC的隔离,并且具备抗噪声传导能力,符合EN 55022-A标准和FCC Level A标准。

    技术参数


    输入特性
    - 输入电压范围:3.3 VDC, 5 VDC, 12 VDC, 4.5 - 7 VDC, 9 - 18 VDC, 18 - 36 VDC, 36 - 75 VDC(对应不同型号)
    - 输入电流:空载时为5 VDC型号:80 mA;12 VDC型号:30 mA;24 VDC型号:15 mA;48 VDC型号:8 mA
    - 启动电压:5 VDC型号:4.4 VDC / 4.0 VDC (或更低)
    - 过压保护:5 VDC型号:10 VDC最大值;12 VDC型号:25 VDC最大值;24 VDC型号:50 VDC最大值;48 VDC型号:100 VDC最大值
    - 反向电压保护:最大1.0 A
    输出特性
    - 输出电压:具体数值取决于型号(例如:3.3 VDC, 5 VDC, 12 VDC等)
    - 最大输出电流:例如:15 VDC 400 mA,±12 VDC ±250 mA
    - 输出电压设置精度:1.0%
    - 负载调整率:单输出模型0.3%最大值,双输出模型平衡负载2.0%最大值,不平衡负载5.0%最大值(25%/100%)
    - 最小负载:额定最大电流的5%
    - 波纹和噪声(20 MHz带宽):典型值50 mVpk-pk,最大值75 mVpk-pk
    - 温度系数:±0.02 %/K
    其他特性
    - 效率:典型值可达86%
    - 工作温度范围:-40°C 到 85°C
    - 储存温度范围:-50°C 到 125°C
    - 封装材料:钢金属外壳,FR4基板
    - 防潮等级:95%相对湿度
    - 安全标准:符合UL 60950-1和IEC/EN 60950-1标准

    产品特点和优势


    TEN 5 系列 主要特点包括:
    - 广泛的输入电压范围(2:1),支持多种电源输入
    - 高效率达到86%,适用于节能需求的应用
    - 金属屏蔽外壳,符合EN 55022和FCC标准
    - 强大的短路保护和无限期短路保护功能
    - 内置输入滤波器,无需外部组件即可满足电磁兼容要求
    这些特点使得该系列产品在通讯设备、移动设备和工业系统中有广泛的应用前景,具备显著的市场竞争力。

    应用案例和使用建议


    应用案例
    TEN 5 系列适用于以下应用场合:
    - 通信设备,如路由器、交换机等
    - 移动电池供电设备,如便携式计算机、手持设备等
    - 工业控制系统,如PLC、传感器等
    使用建议
    - 确保输入电压在规定范围内,防止过压损坏
    - 注意负载平衡,特别是在双输出模型中,避免负载不平衡引起的输出电压波动
    - 在低温环境中使用时,考虑降额使用,以保证正常运行

    兼容性和支持


    TEN 5 系列与市场上常见的电子设备和系统具有良好的兼容性,适合广泛的电源接入需求。Traco Power公司提供3年的产品保修服务,并可从官方网站下载最新的技术文档和支持材料。

    常见问题与解决方案


    常见问题及解决方法
    - 问题一:启动电压偏低
    - 解决方法:确认输入电压是否低于规定的最低启动电压,并确保电源稳定
    - 问题二:输出电压波动较大
    - 解决方法:检查负载平衡情况,如为双输出模型,需注意保持两个输出端的负载均衡
    - 问题三:散热不良导致过热
    - 解决方法:确保良好的通风条件,使用适当尺寸的散热片,并参考手册中的温度曲线进行降额操作

    总结和推荐


    TEN 5 系列作为一款高性能的DC/DC转换模块,具备高效率、宽输入电压范围、强大的保护功能和优良的电气特性。其独特的设计和可靠的性能使其在各种复杂环境下表现出色。鉴于上述特点,强烈推荐在相关应用中使用这款产品,以获得最佳的电源管理效果。

TEN 5-0523参数

参数
特性 SCP
转换效率 -
散热方式 -
输入电压最小值 5V(DC)
开关频率 -
输出方式 -
输出电压组数 2
最大容性负载 -
输出电压 15V
输入电压最大值 7V
类型 -
输出总功率 -
输出电流最大值 200mA,200mA
长*宽*高 20.3mm(长度)*31.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

TEN 5-0523厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 5-0523数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 5-0523 TEN 5-0523数据手册

TEN 5-0523封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 35.47 ¥ 296.1745
100+ $ 29.75 ¥ 248.4125
500+ $ 27.93 ¥ 233.2155
1000+ $ 26.34 ¥ 219.939
库存: 179
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2961.74
