THM 10-4821

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 10系列, 36 → 75 V 直流输入, ±5V 直流输出, 10W
供应商型号: SG-THM 10-4821
供应商: 期货订购
标准整包数: 10

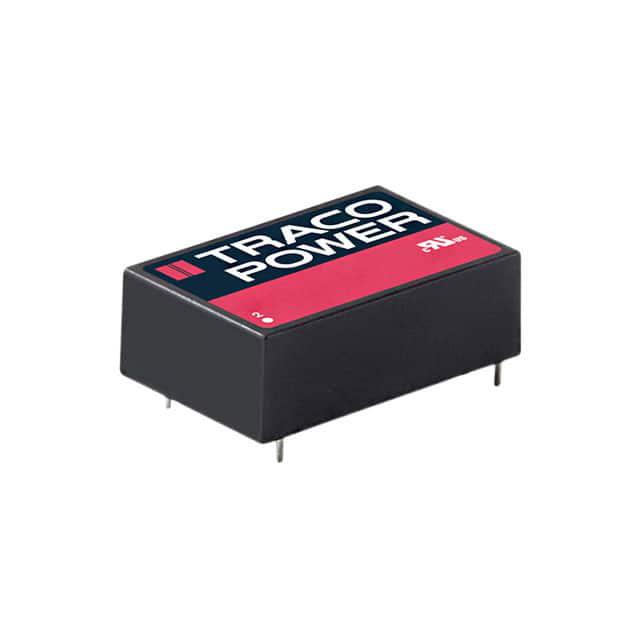

TRACO POWER DC-DC模块 THM 10-4821

THM 10-4821概述

    DC/DC Medical Converter THM 10 Series 技术手册

    产品简介


    THM 10 系列是一系列适用于医疗设备及其他高要求应用的10瓦特直流到直流转换器。采用紧凑型 DIP-24 塑料封装,具有2:1输入电压范围,能够为各种医疗设备提供可靠的电源解决方案。此外,THM 10 系列还广泛应用于交通运输、控制测量及IGBT驱动等领域。

    技术参数


    - 尺寸与重量:紧凑型DIP-24塑料封装,重量约为14克。
    - 输入电压范围:4.5 - 9 VDC(5 VDC 额定),9 - 18 VDC(12 VDC 额定),18 - 36 VDC(24 VDC 额定),36 - 75 VDC(48 VDC 额定)。
    - 输出电压与电流:根据不同型号,提供多种输出电压和最大输出电流组合。
    - 效率:最高可达89%。
    - 隔离:5000 VAC 输入与输出间隔离,适用于250 VAC 工作电压。
    - 泄漏电流:小于2 μA。
    - 工作温度范围:-40°C 至 90°C。
    - 电磁兼容性:符合IEC 60601-1-2 第四版和EN55032标准,达到A级。

    产品特点和优势


    THM 10 系列的最大特点是其高可靠性、高效能和广泛的输入电压范围。具备双重患者保护(2 x MOPP)认证,符合IEC/EN/ES 60601-1第3版标准,适用于医疗设备。此外,该系列通过ISO 14971风险管理系统认证,并设计生产遵循ISO 13485质量管理体系,确保了产品的稳定性和可靠性。THM 10 系列具有低至2 μA的泄漏电流,能在极端环境下可靠工作,适用于多种严苛的应用场合。

    应用案例和使用建议


    THM 10 系列特别适合于医疗设备的电源供应,如病床监测系统、便携式医疗设备等。例如,在病床监测系统中,THM 10 系列可以为不同传感器模块供电,提供稳定的直流电源。此外,它还可以用于工业控制领域,例如控制柜中的电源管理。
    对于用户而言,建议根据具体应用选择合适的输出电压和电流型号,以确保最佳的效率和稳定性。此外,用户应注意在极端温度下可能需要进行功率降额操作,确保长期稳定运行。

    兼容性和支持


    THM 10 系列产品具有良好的兼容性,可以与其他电子元器件和设备无缝集成。厂商提供了详尽的支持文档,包括认证文件、应用指南等,确保用户能够轻松进行安装和维护。此外,用户可以通过厂商官网获得更多的技术资料和支持服务。

    常见问题与解决方案


    - 问题1:如何调整输出电压?
    - 解答:用户可通过外部可调电阻对部分型号进行输出电压调节,调整范围通常为-10%至+20%。

    - 问题2:过电压保护如何设置?
    - 解答:过电压保护阈值根据不同的输出电压范围有所不同,详见产品手册中“过电压保护”部分的具体数值。

    总结和推荐


    THM 10 系列以其出色的可靠性和高性能,在医疗设备及其他高要求应用中表现出色。其宽泛的输入电压范围和高效率使其成为市场上同类产品的佼佼者。强烈推荐给那些寻求高性能电源解决方案的工程师和采购经理。

THM 10-4821参数

参数
输出总功率 -
输入电压最大值 75V
最大容性负载 -
输出电压组数 2
输入电压最小值 48V(DC)
特性 OCP,OVP,SCP
散热方式 -
输出电压 5V
转换效率 85%
输出电流最大值 1A,1A
类型 -
输出方式 -
开关频率 -
长*宽*高 31.8mm(长度)*20.3mm(宽度)
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

THM 10-4821厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 10-4821数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 10-4821 THM 10-4821数据手册

THM 10-4821封装设计

查看详情并下载
Symbol
Footprint
3D Model
