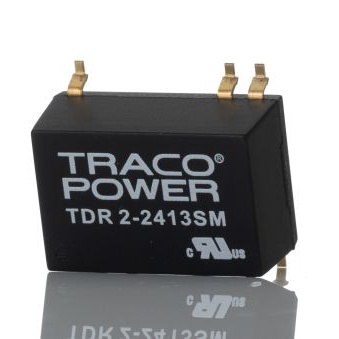

TDR 2-2413SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDR 2SM系列, 18 → 36 V 直流输入, 15V 直流输出, 2W
供应商型号: SG-TDR 2-2413SM
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TDR 2-2413SM

TDR 2-2413SM概述

    # TDR 2 系列 2W DC/DC 转换器技术手册

    产品简介


    TDR 2 系列是紧凑型 2 瓦 DC/DC 转换器家族,提供 2:1 的输入电压范围和紧密调节的输出电压,即使在无负载条件下也能稳定运行。TDR 2 系列有表面贴装(SMD)和双列直插(DIP)两种封装形式,广泛应用于通信设备、仪器仪表和工业电子等领域。

    技术参数


    - 输入电压范围:5V 至 48V
    - 输出电压:5V、12V 和 15V(单输出);±12V 和 ±15V(双输出)
    - 最大输出电流:
    - 单输出:400mA(5V),167mA(12V),134mA(15V)
    - 双输出:±83mA(±12V),±67mA(±15V)
    - 效率:80% 至 84%
    - 温度范围:-40°C 至 +85°C(无需降额)
    - 隔离电压:输入/输出 1600 VDC
    - 浪涌电压(1秒最大):5V 输入:15V;12V 输入:25V;24V 输入:50V;48V 输入:100V
    - 启动时间:5ms(常温)
    - 瞬态响应设置时间(25% 负载变化):250µs
    - 短路保护:连续,自动恢复

    产品特点和优势


    1. 紧凑设计:提供 SMD 或 DIP 封装,适合空间受限的应用。
    2. 宽输入电压范围:提供 2:1 的宽输入电压范围,适应不同供电需求。
    3. 低纹波和噪声:输出电压稳定,纹波噪声低。
    4. 无最小负载要求:无需附加负载即可正常工作。
    5. 高可靠性:工作温度范围广,符合 MIL-STD-810F 军用标准,具有高可靠性。
    6. 远程控制:支持远程开启/关闭功能。
    7. 环保合规:RoHS 兼容,全系列产品符合欧盟 RoHS 指令。

    应用案例和使用建议


    应用案例
    - 通信设备:适用于需要紧凑、高效电源模块的通信设备。
    - 工业电子:用于工业自动化设备,要求高可靠性和高效率的场合。
    - 仪器仪表:适用于医疗设备、测试仪器等,要求高精度和稳定性的场合。
    使用建议
    1. 安装注意事项:确保输入和输出之间的电气隔离。
    2. 散热考虑:在高温环境下使用时,注意散热措施,以避免过热导致性能下降。
    3. 负载匹配:根据具体应用需求选择合适的输出电压和电流配置,确保最佳效率。

    兼容性和支持


    TDR 2 系列转换器与多种外部滤波器和其他组件兼容,符合 EN 55032 标准。Traco Power 提供全面的技术支持和三年产品保修。

    常见问题与解决方案


    1. Q:如何判断产品是否过热?
    - A:观察产品温度,如果超过最高操作温度 +85°C,则可能需要采取散热措施。
    2. Q:如果出现故障,如何进行自我检测?
    - A:检查输入电压是否在正常范围内,负载是否匹配,以及是否有正确的接地连接。
    3. Q:如何判断输出电压不稳定?
    - A:使用万用表测量输出电压,若电压波动较大,可能需要更换新的转换器。

    总结和推荐


    TDR 2 系列 DC/DC 转换器是一款高效、可靠的电源解决方案,特别适合于空间受限且对可靠性要求高的应用场合。其紧凑设计、宽输入电压范围、高效率以及全面的安全认证使其成为多种工业和通信设备的理想选择。强烈推荐使用这款转换器,以满足各种复杂应用的需求。

TDR 2-2413SM参数

参数
类型 -
输出电流最大值 134mA
最大容性负载 -
特性 Remote On/Off,SCP
输入电压最大值 36V
输出电压组数 1
输出方式 -
开关频率 -
转换效率 85%
输出总功率 2W
散热方式 -
输出电压 15V
输入电压最小值 18V
长*宽*高 18.9mm(长度)*17.2mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDR 2-2413SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDR 2-2413SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDR 2-2413SM TDR 2-2413SM数据手册

TDR 2-2413SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 23.01 ¥ 192.1335
100+ $ 19.37 ¥ 161.7395
500+ $ 17.72 ¥ 147.962
1000+ $ 15.52 ¥ 129.592
库存: 284
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1921.33
