TEL 8-2411

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEL 8系列, 18 → 24 V 直流输入, 5V 直流输出, 8W
供应商型号: 2725437
供应商: 海外现货
标准整包数: 1

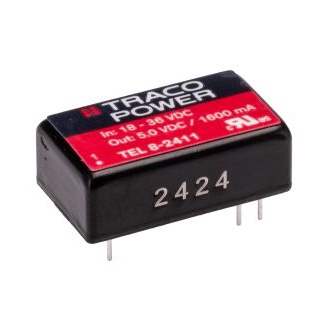

TRACO POWER DC-DC模块 TEL 8-2411

TEL 8-2411概述

    # DC/DC Converter TEL 8 Series, 8 Watt 技术手册解析

    产品简介


    DC/DC Converter TEL 8 Series 是一款体积紧凑、功能强大的 8 瓦电源转换器,专为需要高效率和可靠性的应用而设计。该系列涵盖了一系列隔离式直流到直流转换器,采用金属封装的 DIP-16 结构。这些转换器广泛应用于仪器仪表、信息技术和工业电子等领域,是空间受限且成本敏感应用的理想选择。

    技术参数


    输入参数
    - 输入电压范围:2:1宽范围输入
    - 无负载时输入电流:12 Vin 模型:10 mA typ.
    - 电压浪涌(最大1秒):12 Vin 模型:25 V,24 Vin 模型:50 V,48 Vin 模型:100 V
    - 启动电压:12 Vin 模型:9 VDC (或更低),24 Vin 模型:18 VDC (或更低),48 Vin 模型:36 VDC (或更低)
    - 欠压关断:12 Vin 模型:8 VDC typ., 24 Vin 模型:16 VDC typ., 48 Vin 模型:34 VDC typ.
    输出参数
    - 输出电压精度:±2% 最大
    - 输出电流:具体数值因型号而异,最大输出电流可达 1600 mA
    - 波纹和噪声:20 MHz 带宽下最大值为 55 mVp-p
    - 瞬态响应:最大恢复时间 500 µs,最大偏差 ±5.0%
    - 短路保护:脉冲模式,自动恢复
    其他参数
    - 工作温度范围:-40°C 到 +80°C
    - 储存温度范围:-50°C 到 +125°C
    - 高效能:高达 86%
    - 传导发射:符合 EN 55032 Class A
    - 隔离电压:1800 Vpk 测试电压
    - 绝缘电阻:>1 Gohm

    产品特点和优势


    1. 紧凑设计:采用了 DIP-16 封装,非常适合空间受限的应用。
    2. 高效率:高达 86%,支持更高的工作温度。
    3. 宽输入电压范围:2:1 的输入电压范围使得该转换器可以适应多种不同的输入条件。
    4. 全面保护:包括短路保护和过载保护功能,增加了系统的可靠性。
    5. 内置滤波器:符合 EN 55032 Class A 标准,有效减少电磁干扰。

    应用案例和使用建议


    应用案例
    TEl 8 系列已广泛应用于多种设备中,如医疗设备、通信系统、工业控制等。例如,在一个通信基站中,TEl 8 可以作为后备电源,确保系统在主电源故障时仍能正常运行。
    使用建议
    1. 散热管理:虽然 TEL 8 系列具有良好的散热性能,但在高负载情况下仍需注意散热措施,以防止温度过高导致性能下降。
    2. 输入电压波动:尽量保持稳定的输入电压,以获得最佳性能。对于不稳定的输入电压,可考虑增加外部滤波电容。
    3. 负载调整:避免长时间过载运行,建议将负载控制在最大额定值的 100% 以内。

    兼容性和支持


    TEl 8 系列转换器与其他标准电子设备兼容良好。Traco Power 提供详尽的技术支持文档和认证文件,可在其官方网站上下载。这些文档涵盖了安装指南、用户手册、维修手册等,能够帮助用户更好地理解和使用该产品。

    常见问题与解决方案



    常见问题与解决方案


    1. 启动电压不足
    - 解决方案:检查输入电压是否满足最低启动要求,必要时增加输入电容。
    2. 过载保护误触发
    - 解决方案:确保负载不超过额定值,检查负载连接是否稳定。
    3. 输出电压不稳定
    - 解决方案:检查负载变化范围是否超出规格,适当调节外部电容值。

    总结和推荐


    总体评估:TEl 8 系列是一款高性能、高可靠性的直流到直流转换器。其紧凑的设计、高效率和宽输入电压范围使其成为各种应用场景的理想选择。此外,Traco Power 提供详尽的技术支持和认证文件,确保用户可以轻松获取所需信息。
    推荐结论:鉴于其优异的性能和广泛的适用范围,强烈推荐在空间受限且对效率要求较高的应用中使用 TEL 8 系列。

TEL 8-2411参数

参数
输出电压组数 1
输入电压最小值 24V(DC)
输出方式 DC-DC
输出电压 5V
散热方式 -
类型 -
开关频率 -
特性 SCP
输入电压最大值 36V
最大容性负载 -
转换效率 82%
输出电流最大值 1.6A
输出总功率 -
长*宽*高 24.1mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEL 8-2411厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEL 8-2411数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEL 8-2411 TEL 8-2411数据手册
