首页  >  产品百科  >  THL 6-2412WISM

THL 6-2412WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THL 6WISM系列, 9 → 36 V 直流输入, 12V 直流输出, 6W
供应商型号: SG-THL 6-2412WISM
供应商: 国内现货
标准整包数: 10

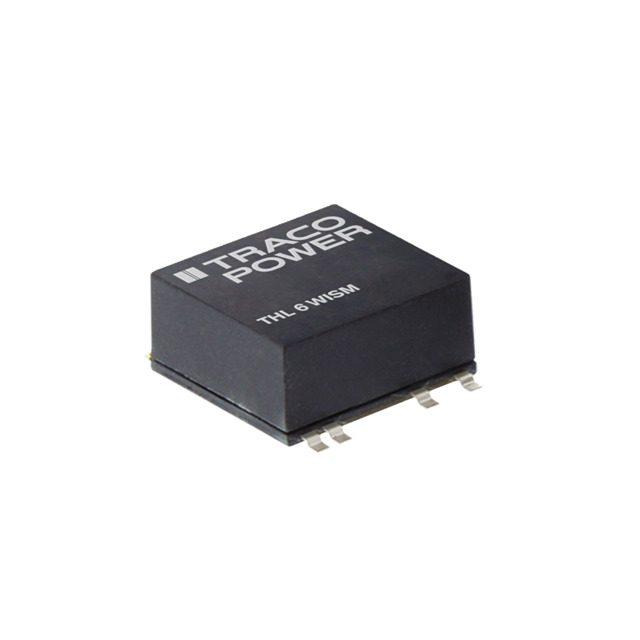

TRACO POWER DC-DC模块 THL 6-2412WISM

THL 6-2412WISM概述

    TRACOPOWER THL 6WISM 系列 DC/DC 转换器技术手册

    产品简介


    TRACOPOWER 的 THL 6WISM 系列是一款紧凑型 6 瓦直流到直流转换器,适用于多种电子应用。该系列提供多种输入电压范围(3.3 VDC 至 75 VDC),可满足数据通信、电信、仪器仪表及工业电子等领域的需求。产品采用表面贴装设计(SMD),体积小巧,符合 RoHS 和 REACH 规范。

    技术参数


    以下是 THL 6WISM 系列的主要技术参数:
    - 输入电压范围:24 VDC 模型:3.3 VDC 至 36 VDC 或 48 VDC 模型:18 VDC 至 75 VDC
    - 输出电压:3.3 VDC, 5.0 VDC, 12 VDC, 15 VDC, ±5 VDC, ±12 VDC, ±15 VDC
    - 最大输出电流:1450 mA(3.3 VDC)至 200 mA(±15 VDC)
    - 效率:最高可达 83%
    - 浪涌电压:24 VDC 模型:50 V;48 VDC 模型:100 V
    - 纹波和噪声:100 mVp-p
    - 瞬态响应:恢复时间 300 µs,偏差 ±3%
    - 温度范围:工作温度 -40°C 至 +75°C,存储温度 -40°C 至 +125°C
    - 隔离电压:输入/输出隔离 1500 VDC
    - 开关频率:330 kHz

    产品特点和优势


    THL 6WISM 系列具有以下独特功能和优势:
    - 紧凑设计:SMD 封装,比标准 DIP-24 小 31%,易于设计。
    - 宽输入电压范围:4:1 输入电压范围,适合不同电源系统。
    - 隔离性能:输入/输出隔离 1500 VDC,提高安全性。
    - 短路保护:具备自动恢复的短路保护功能。
    - 低纹波和噪声:纹波和噪声仅为 100 mVp-p。
    - 高可靠性:计算的平均故障间隔时间(MTBF)超过 350,000 小时。
    - 环保材料:符合 RoHS 和 REACH 规范,采用无铅回流焊接工艺。

    应用案例和使用建议


    THL 6WISM 系列广泛应用于数据通信、电信设备、仪器仪表及工业电子产品。具体应用场景包括:
    - 数据通信设备中的电源管理
    - 电信设备的备用电源
    - 工业自动化设备中的稳压电源
    使用建议:
    - 确保输入电压和负载电流在额定范围内运行,以确保最佳性能和可靠性。
    - 在高湿度环境下使用时,注意保持适当的通风条件,避免内部冷凝。
    - 在需要高功率密度的应用中,考虑散热设计以保证长期稳定运行。

    兼容性和支持


    THL 6WISM 系列设计用于与各种电路板和其他电子元器件配合使用。该系列产品已通过多项安全认证,如 IEC 60950-1 和 UL 60950-1。制造商提供详细的认证文档和支持,可在其官方网站上获取。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查输入电压是否在额定范围内,确保负载电流不超过最大值。
    2. 纹波和噪声过高
    - 解决方法:增加外部滤波电容器,尤其是在高频信号输入的情况下。
    3. 过热
    - 解决方法:确保良好的散热条件,必要时使用散热片或散热器。

    总结和推荐


    THL 6WISM 系列 DC/DC 转换器以其紧凑设计、宽输入电压范围和出色的性能指标,在多种应用场景中表现出色。其卓越的安全性能、高效率和广泛的应用领域使其成为市场上的优选产品。强烈推荐此系列转换器用于各类高要求的电子系统中。

THL 6-2412WISM参数

参数
输出电流最大值 500mA
特性 Remote On/Off,SCP
输出电压组数 1
类型 -
散热方式 -
输入电压最大值 36V
转换效率 83%
输入电压最小值 18V
输出方式 Fixed
输出总功率 6W
输出电压 12V
开关频率 -
最大容性负载 -
长*宽*高 22mm(长度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

THL 6-2412WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THL 6-2412WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THL 6-2412WISM THL 6-2412WISM数据手册

THL 6-2412WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 28.59 ¥ 238.7265
100+ $ 23.98 ¥ 200.233
500+ $ 22.21 ¥ 185.4535
1000+ $ 19.82 ¥ 165.497
库存: 271
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2387.26
