TMR 3-2423WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3WI系列, 9 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: SG-TMR 3-2423WI
供应商: 国内现货
标准整包数: 10

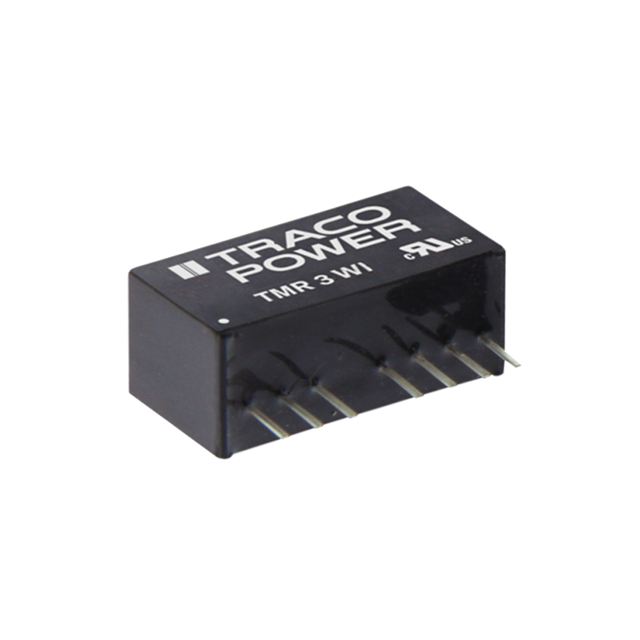

TRACO POWER DC-DC模块 TMR 3-2423WI

TMR 3-2423WI概述

    # TMR 3WI 系列 3 瓦 DC/DC 转换器

    产品简介


    产品类型
    TMR 3WI 系列是一系列高功率密度、隔离型的 3 瓦直流转换器(DC/DC Converters),提供受控输出电压,具有宽输入电压范围。
    主要功能
    - 高效率,最高可达 82%
    - 优秀的负载和线路调节能力
    - 短路保护
    - 隔离度达 1600 VDC
    - 远程开启/关闭控制
    - 3 年产品保修
    应用领域
    适用于空间受限的应用场景,如电池供电设备和仪器仪表。

    技术参数


    输入规格
    - 满载时的输入电流
    - 12V 输入型号:340 mA 最大值
    - 24V 输入型号:170 mA 最大值
    - 48V 输入型号:85 mA 最大值
    - 无负载时的输入电流
    - 12V 输入型号:40 mA 典型值
    - 24V 输入型号:25 mA 典型值
    - 48V 输入型号:15 mA 典型值
    - 冲击电压(最大 100 毫秒)
    - 12V 输入型号:36V 最大值
    - 24V 输入型号:50V 最大值
    - 48V 输入型号:100V 最大值
    - 输入滤波电容器内阻
    - 标称电容器:Nippon chemi-con KY 100 µF,100 V,ESR 110 mΩ
    输出规格
    - 输出电压精度:±1% 最大值
    - 线性调整率:0.2% 最大值
    - 负载调整率:单输出型号 1.0% 最大值,双输出型号平衡负载 1.0% 最大值
    - 跨负载调节率:双输出型号 5.0% 最大值(25%/100%)
    - 瞬态响应设置时间(25% 负载变化):250 µs 典型值
    - 启动时间(开机):30 ms 典型值
    - 稳压电容负载:见具体型号规格
    一般规格
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C
    - 绝缘电阻(500VDC):>1 GΩ
    - 开关频率:最小 100 kHz(脉冲频率调制 PFM)
    - 最大相对湿度:5%-95%(非凝露)

    产品特点和优势


    特点
    - 极高的功率密度,采用 SIP 封装
    - 宽泛的 4:1 输入电压范围
    - 占板面积仅为 2.0 cm²,适合紧凑设计
    - 温度范围:-40°C 至 +85°C
    - 远程 On/Off 控制
    - 三包服务
    优势
    - 高效率:最高可达 82%,适合节能应用
    - 优异的调节性能,确保稳定的输出
    - 短路保护:自动恢复
    - 高隔离度:1600 VDC,确保安全可靠
    - 兼容性广泛,可用于多种设备

    应用案例和使用建议


    应用案例
    TMR 3WI 系列广泛应用于电池供电设备和测量仪器。例如,在医疗设备中用于电源管理,确保设备在各种环境下稳定运行。
    使用建议
    - 在高湿度环境中使用时,确保良好的通风散热
    - 考虑外部电容器的选择,以提高稳定性

    兼容性和支持


    兼容性
    TMR 3WI 系列与大多数标准电路兼容,适用于各类电子设备。
    支持
    - 详细的认证文档可在官网下载
    - 用户手册和技术支持可在官网获取

    常见问题与解决方案


    常见问题
    1. 产品如何进行远程开启/关闭控制?
    2. 如何保证产品的长期稳定性?
    解决方案
    1. 使用远程 On/Off 控制接口,连接到控制电路即可实现远程控制。
    2. 通过正确的热管理设计和定期维护来确保产品的长期稳定。

    总结和推荐



    总结


    TMR 3WI 系列在设计上提供了优异的性能,高效率、宽输入电压范围以及良好的热稳定性使其成为广泛应用的理想选择。该系列产品以其高性价比和高可靠性在市场上具有很强的竞争力。
    推荐
    鉴于其出色的性能和广泛的适用性,我们强烈推荐 TMR 3WI 系列 DC/DC 转换器给需要高效率、小体积和良好稳定性的应用场合。

TMR 3-2423WI参数

参数
输出电压 15V
转换效率 81%
输入电压最小值 18V
输出总功率 3W
输出电流最大值 100mA,100mA
类型 -
输出电压组数 2
开关频率 100KHz(Min)
输入电压最大值 36V
最大容性负载 -
输出方式 Fixed
特性 Remote On/Off,SCP
散热方式 -
长*宽*高 21.8mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-2423WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-2423WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-2423WI TMR 3-2423WI数据手册

TMR 3-2423WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
