TRN 1-1210

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TRN 1系列, 9 → 18 V 直流输入, 3.3V 直流输出, 1W
供应商型号: SG-TRN 1-1210
供应商: 国内现货
标准整包数: 10

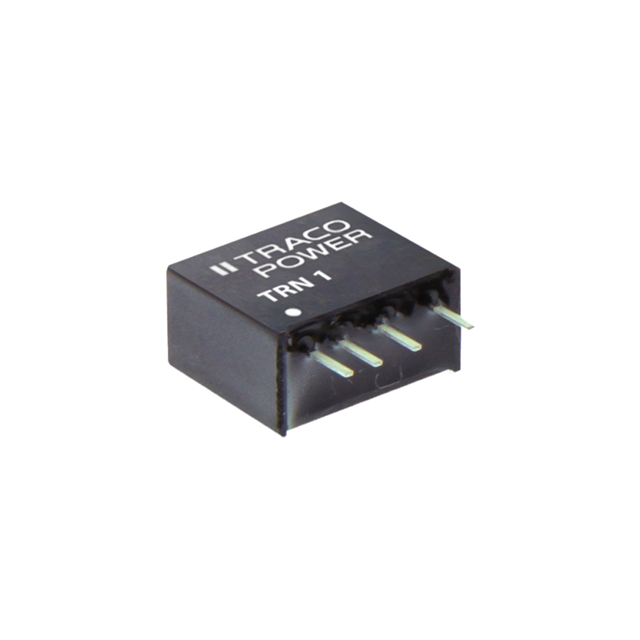

TRACO POWER DC-DC模块 TRN 1-1210

TRN 1-1210概述

    电子元器件产品技术手册:TRN 1 系列 1W DC/DC 转换器

    产品简介


    TRN 1 系列是由 Traco Power 生产的一款紧凑型、高性能的 1W 直流到直流(DC/DC)转换器。它采用紧凑的立方体封装,尺寸仅为 11.9 x 7.7 x 11.0 毫米,非常适合空间受限的应用场合。该系列产品适用于广泛的输入电压范围(4.5-13.2VDC、9-18VDC、18-36VDC 和 36-75VDC),并提供多种输出电压选择,如单端输出 3.3VDC、5.0VDC、12VDC 等,以及双端输出 ±5.0VDC、±12VDC 和 ±15VDC。其主要功能包括全面的输出调节、高隔离度(1600VDC)以及短路保护,适合工业、医疗、通信等领域。

    技术参数


    - 输入电压范围: 4.5-13.2VDC, 9-18VDC, 18-36VDC, 36-75VDC
    - 输出电流: 300mA (3.3VDC, 5.0VDC), 200mA (5.0VDC), 90mA (12VDC), 70mA (15VDC), 45mA (24VDC)
    - 输出电压: 3.3VDC, 5.0VDC, 12VDC, ±5.0VDC, ±12VDC, ±15VDC
    - 效率: 77%-83%
    - 隔离电压: 1600VDC (60秒测试)
    - 工作温度范围: -40°C 到 +90°C(无降额)
    - 封装尺寸: 11.9 x 7.7 x 11.0 毫米
    - 重量: 2.1 克

    产品特点和优势


    1. 紧凑设计: TRN 1 系列采用紧凑的 SIP 封装,尺寸仅为 1.00 cm³,非常适合空间受限的应用环境。
    2. 宽输入电压范围: 支持 4.5-75VDC 的宽输入电压范围,能够适应不同的供电需求。
    3. 高隔离度: I/O 隔离电压高达 1600VDC,确保系统安全可靠。
    4. 短路保护: 具备短路保护功能,可有效避免因过载而导致的损坏。
    5. 高可靠性: 计算出的 MTBF 达到 7,400,000 小时,保障长期稳定运行。
    6. 环保合规: 符合 RoHS 和 REACH 指令,符合绿色环保标准。

    应用案例和使用建议


    TRN 1 系列适用于多种应用场景,如工业自动化设备、通信设备、医疗仪器和各种嵌入式系统。例如,在一个需要稳定电源供应的工业控制系统中,可以使用 TRN 1-0513 型号来为控制电路板提供稳定的 15VDC 电源。
    使用建议:
    - 确保输入电压在规定范围内,以避免输入电压过高导致的损坏。
    - 使用适当的输入滤波电容(如 Nippon Chemi-Con KY 220µF/100V),以减少反射纹波电流对系统的干扰。
    - 在设计时考虑系统的散热要求,确保转换器在工作时不会过热。

    兼容性和支持


    TRN 1 系列产品经过严格测试,符合 IEC/EN/UL 62368-1 安全标准,与大部分现代电子设备兼容。Traco Power 提供 3 年的产品保修期,并通过技术支持文档和工程师支持为用户提供全面的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 确保输入电压在规定范围内,加装稳压电路 |
    | 输出电压不稳 | 检查负载变化情况,确保负载在规定范围内 |
    | 温度过高 | 降低工作负载,确保良好的散热条件 |

    总结和推荐


    TRN 1 系列 1W DC/DC 转换器凭借其紧凑的尺寸、宽输入电压范围、高隔离度及短路保护等功能,成为了一款极具竞争力的产品。它广泛适用于工业、医疗和通信等多个领域,是设计工程师的优选之一。鉴于其优秀的性能和可靠性,强烈推荐在相关项目中选用该产品。

TRN 1-1210参数

参数
特性 SCP
类型 -
散热方式 -
输出方式 -
开关频率 -
输入电压最小值 9V~18V(DC)
输入电压最大值 18V
输出电压组数 1
输出总功率 -
转换效率 77%
最大容性负载 -
输出电流最大值 300mA
输出电压 3.3V
长*宽*高 11.9mm*7.7mm*11mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TRN 1-1210厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TRN 1-1210数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TRN 1-1210 TRN 1-1210数据手册

TRN 1-1210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.42 ¥ 78.657
100+ $ 7.82 ¥ 65.297
500+ $ 7.46 ¥ 62.291
1000+ $ 7.15 ¥ 59.7025
库存: 97
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 786.57
