TEN 30-2431WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 30WIN系列, 9 → 36 V 直流输入, 5 V dc, ±12V 直流输出, 30W
供应商型号: SG-TEN 30-2431WIN
供应商: 国内现货
标准整包数: 10

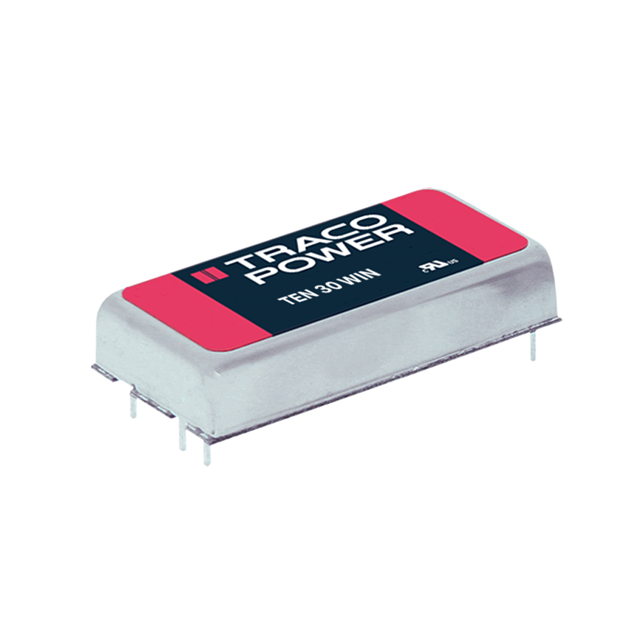

TRACO POWER DC-DC模块 TEN 30-2431WIN

TEN 30-2431WIN概述


    产品简介


    TEN 30WIN 系列是Traco Power公司生产的高效率30瓦直流-直流转换模块。该系列具有紧凑的设计,标准的工业封装,使其适用于多种电子设备中。该系列模块的主要功能包括超宽输入电压范围(4:1),高效率(高达91%),以及隔离保护和过载保护等。由于其小巧的尺寸和高性能的特点,TEN 30WIN 系列特别适用于电池供电设备和通信及工业电子设备中的分布式电源架构。

    技术参数


    - 输入电压范围:9-36 VDC(单输出模型)/18-75 VDC(三输出模型)
    - 输出电压:根据不同的型号,输出电压分别为3.3V/5.1V/12V/15V,部分型号提供双路或多路输出。
    - 效率:最高可达91%
    - 工作温度范围:-40°C至+75°C
    - 隔离电压:1500 VDC
    - 启动电压:24 V 模型为9 VDC/8 VDC;48 V 模型为18 VDC/16 VDC
    - 浪涌电压:24 V 模型为50 VDC;48 V 模型为100 VDC
    - 瞬态响应时间:250 µs
    - 热关断温度:+115°C
    - 远程开关控制:3.0至12 VDC 或开路(开启状态);0至1.2 VDC 或短路(关闭状态)

    产品特点和优势


    TEN 30WIN 系列的核心优势在于其紧凑的设计(仅2” x 1” x 0.4”),使其成为市场上最小的封闭式30瓦转换器。超宽的输入电压范围(4:1)使其能够在不同电源环境中灵活运行。此外,其高效率(高达91%)和高可靠性(计算出的MTBF超过1百万小时)使它在严苛的工作条件下也能保持良好的性能。

    应用案例和使用建议


    TEN 30WIN 系列特别适合于需要高效率和隔离电源的场合,例如通信设备、工业自动化系统以及便携式设备。例如,在通信基站中,这些转换器可以用于各种不同电压等级的子系统,确保设备稳定运行。对于需要精密电压调节的应用,可以根据手册中的说明通过外部电阻调整输出电压。

    兼容性和支持


    TEN 30WIN 系列具有良好的兼容性,可以方便地集成到现有的电子系统中。Traco Power公司提供详尽的技术文档和支持,以确保客户能够顺利使用这些产品。此外,它们还通过了多项安全认证,如UL 60950-1 和 IEC/EN 60950-1,进一步增强了其适用性和可靠性。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解答:可以通过连接外部电阻来调整输出电压。具体调整步骤请参阅技术手册第3页的相关表格。

    2. 问题:遇到过载情况时如何保护设备?
    - 解答:TEN 30WIN 系列具有自动恢复的短路保护机制,过载保护阈值通常设定为最大输出电流的150%。

    总结和推荐


    综上所述,TEN 30WIN 系列提供了卓越的性能和广泛的适用性,尤其是在电池供电设备和通信系统中表现出色。凭借其高效率、紧凑设计和广泛的工作温度范围,这些模块非常适合需要高性能直流-直流转换器的应用。因此,我们强烈推荐此系列产品给需要高可靠性和紧凑设计的项目使用。

TEN 30-2431WIN参数

参数
输入电压最小值 9V~36V(DC)
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
类型 -
最大容性负载 -
散热方式 -
输出电流最大值 4A,416mA,416mA
输出电压 5V
输出电压组数 3
转换效率 88%
开关频率 -
输出方式 -
输出总功率 -
输入电压最大值 36V
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 30-2431WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 30-2431WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 30-2431WIN TEN 30-2431WIN数据手册

TEN 30-2431WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 77.48 ¥ 646.958
50+ $ 68.74 ¥ 573.979
100+ $ 62.66 ¥ 523.211
500+ $ 57.84 ¥ 482.964
库存: 50
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 6469.58
