TLP2108(F)

产品分类: 隔离器
厂牌: TOSHIBA
产品描述: 5 2 SOIC-8 贴片安装 5.1mm*3.95mm*2.5mm
供应商型号: TLP2108(F)-ND
供应商: Digi-Key
标准整包数: 1

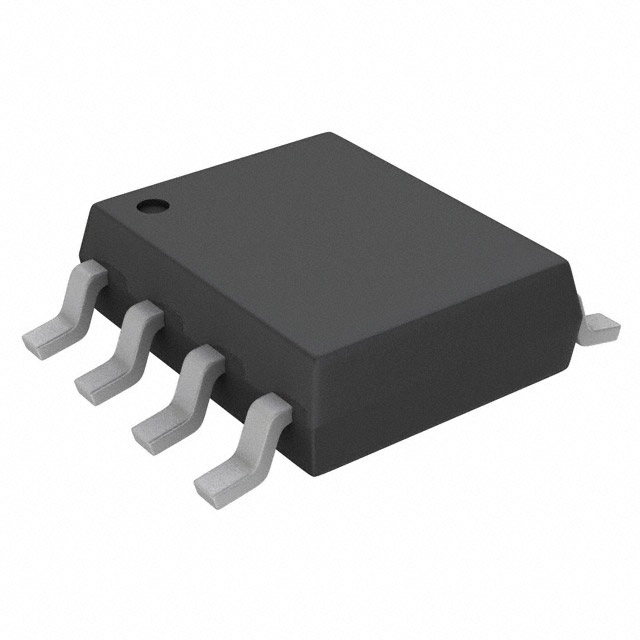

TOSHIBA 隔离器 TLP2108(F)

TLP2108(F)概述


    产品简介


    TLP2108是一款由东芝电子设备与存储公司生产的光耦合器(Photocouplers),其内部集成了红外发光二极管(Infrared LED)和高增益、高速光电探测器(Photo Detector)。该产品广泛应用于可编程逻辑控制器(Programmable Logic Controllers, PLCs)、电池管理系统(Battery Management System, BMS)及工业逆变器(Industrial Inverters)等领域。

    技术参数


    TLP2108的各项技术规格如下:
    - 输入电压范围:4.5至20V
    - 阈值输入电流:最大1.6 mA
    - 传播延迟时间(tpLH/tpHL):最大250 ns
    - 共模瞬态抑制能力:±10 kV/μs(最小)
    - 工作温度范围:-40至100°C
    - 隔离电压:最小2500 Vrms
    - 输出类型:倒相输出(Inverter Output),另有缓冲输出版本(TLP2105)

    产品特点和优势


    1. 倒相输出类型:TLP2108采用了倒相输出设计,方便集成到各种电路中。
    2. 宽电压范围:其4.5至20V的工作电压范围使得它适用于多种电源配置。
    3. 高性能隔离:具有高水平的共模瞬态抑制能力(±10 kV/μs),确保了可靠的数据传输和系统稳定。
    4. 紧凑封装:采用SO8封装,使得产品易于安装,占用更小的空间。
    5. 安全认证:获得UL 1577、CSA和VDE批准,确保产品的安全性。

    应用案例和使用建议


    TLP2108非常适合用于工业自动化控制领域,例如在PLC、BMS和工业逆变器中。实际使用时,建议通过在引脚8(VCC)和引脚5(GND)之间添加一个0.1 μF的旁路电容器来提高系统的稳定性。

    兼容性和支持


    TLP2108具有良好的兼容性,可以轻松地与其他电子元器件或设备结合使用。此外,东芝公司提供技术支持,包括可靠性手册和其他可靠性数据。

    常见问题与解决方案


    1. Q: 如何处理长期存储期间的产品?
    - A: 存储时避免受潮和直射阳光,并且存储地点的温度和湿度应保持在5°C至35°C和45%至75%之间。
    2. Q: 长时间不使用后如何检查产品的焊接性能?
    - A: 储存超过两年后,在使用前检查引脚的焊接性能。

    总结和推荐


    TLP2108是一款高性能、多功能的光耦合器,适合于需要高效隔离和稳定性的应用场景。由于其优异的技术参数和广泛的适用范围,我们推荐此产品用于工业控制和电力管理领域的设计与开发。建议在使用前仔细阅读产品手册,并遵循相关的安全标准和可靠性指南。

TLP2108(F)参数

参数
数据速率 5
通道数量 2
长*宽*高 5.1mm*3.95mm*2.5mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

TLP2108(F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP2108(F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 隔离器 TOSHIBA TLP2108(F) TLP2108(F)数据手册

TLP2108(F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
