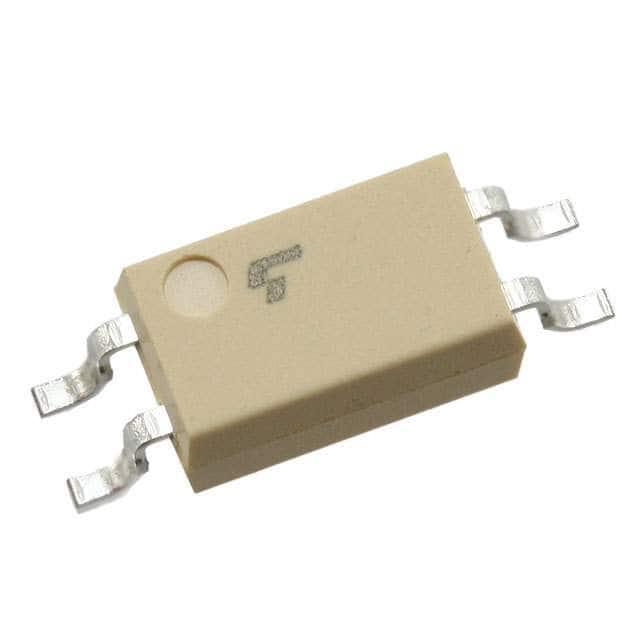

TLP291(GB,SE

产品分类: 隔离器
厂牌: TOSHIBA
产品描述: 1 SO-4 贴片安装 2.6mm*4.55mm*2.1mm
供应商型号: TLP291(GB,SE
供应商: 海外现货
标准整包数: 10
TOSHIBA 隔离器 TLP291(GB,SE

TLP291(GB,SE概述

    文章:TLP291(SOE)光电耦合器技术详解

    1. 产品简介


    TLP291(SOE)是一种由红外发光二极管(IR LED)和光敏晶体管组成的光电耦合器。它通过光学信号实现输入和输出电路的隔离,被广泛应用于开关电源、可编程逻辑控制器(PLCs)、工业自动化系统及I/O接口板等高可靠性需求的场合。其紧凑的SO4封装设计,使得该器件非常适合在高密度表面贴装电路板上使用。

    2. 技术参数


    以下是TLP291(SOE)的主要技术参数:
    - 工作电压: Collector-Emitter 电压(VCEO)最大可达80V。
    - 电流转移比(CTR): 最小为50%,典型值为60%,最大可达600%。
    - 隔离电压: 交流隔离电压达3750VRMS。
    - 工作温度范围: -55°C 至 110°C。
    - 认证标准:符合UL 1577、CSA Component Acceptance Service No.5A、EN 60747-5-5及EN 62368-1等国际安全规范。


    3. 产品特点和优势


    TLP291(SOE)凭借其高隔离度、宽温范围及稳定的电学特性,成为高性能隔离电路的理想选择。关键优势包括:
    - 高可靠性:支持高达3750VRMS的隔离电压,适用于高压环境。
    - 低温漂移特性:即使在极端温度条件下也能保持稳定的工作状态。
    - 高电流转移比:能够有效地传递微弱的输入信号至输出端,减少驱动器的负担。
    - 小型化设计:采用SO4封装,适合高密度布局。

    4. 应用案例和使用建议


    - 开关电源:在电源管理系统中用于切断高压侧与低压控制电路之间的直接连接,提高系统安全性。
    - PLCs:提供信号隔离功能以避免噪声干扰。
    - 建议:在应用过程中确保输入信号的频率不超过100Hz;如需长时间连续运行,应依据数据手册中的降额曲线调整参数。

    5. 兼容性和支持


    TLP291(SOE)与多数主流的数字电路兼容,并且通过了多种国际认证,便于在全球范围内推广使用。此外,东芝公司为其提供了详尽的技术文档和支持服务,包括详细的可靠性测试报告及故障率估算数据。

    6. 常见问题与解决方案


    - 问题:如何判断产品的降额是否合理?
    解答:参考数据手册中的降额曲线图,根据实际工作条件调整输入电流和电压。
    - 问题:长时间存储后发现焊点不易焊接怎么办?
    解答:建议对存储超过两年的产品进行预处理检查,必要时重新进行清洁或退火处理。

    7. 总结和推荐


    总体来看,TLP291(SOE)凭借其卓越的性能指标、广泛的适用范围以及可靠的支持体系,在众多高要求的电子应用领域具有显著的竞争优势。因此,我们强烈推荐这款产品作为专业设计中的首选隔离解决方案。不过,用户仍需严格按照数据手册指导操作,特别是在极端环境下的使用场景中,务必重视安全性考量和技术细节。

TLP291(GB,SE参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.55mm*2.1mm
通用封装 SO-4
安装方式 贴片安装
零件状态 在售
包装方式 管装
