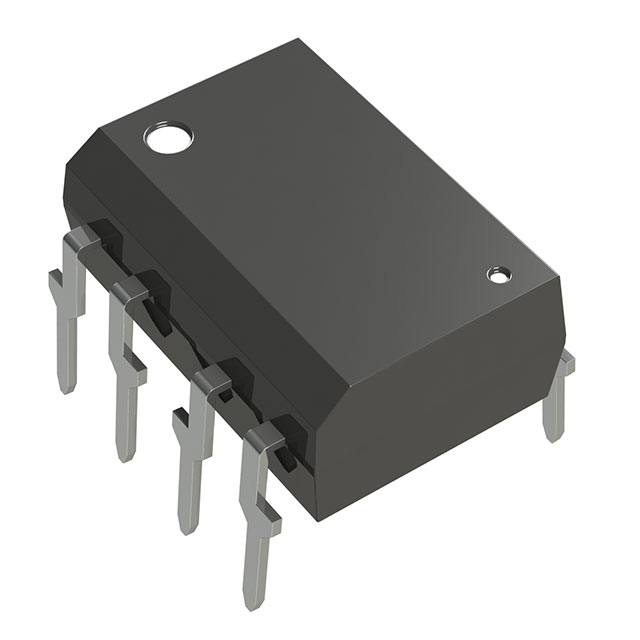

6N136F

产品分类: 隔离器
厂牌: TOSHIBA
产品描述: 1 PDIP 通孔安装
供应商型号: 6N136F-ND
供应商: Digi-Key
标准整包数: 1
TOSHIBA 隔离器 6N136F

6N136F概述


    产品简介


    6N135和6N136光电耦合器是东芝电子设备与存储公司生产的数字逻辑隔离器件,适用于电源控制、开关电源、晶体管逆变器等领域。这两种器件集成了红外发射二极管(IRED)和一个单芯片光敏二极管-晶体管组合,以实现光电隔离。每种器件都采用8引脚DIP封装,能够提供高效能的光电隔离功能。

    技术参数


    - 隔离电压:2500 Vrms(最小)
    - 高速响应:tpHL, tpLH = 0.5 μs(典型值)(RL = 1.9kΩ)
    - 兼容性:TTL兼容
    - 认证:UL-recognized (UL 1577, File No.E67349); CQC-approved (GB4943.1, GB8898)
    - 绝对最大额定值:
    - LED正向电流(IF):25 mA
    - 脉冲正向电流(IFP):50 mA
    - 总脉冲正向电流(IFPT):1 A
    - 二极管功率耗散(PD):45 mW
    - 输出电流(IO):8 mA
    - 峰值输出电流(IOP):16 mA
    - 工作温度范围(Topr):-55°C至100°C
    - 存储温度范围(Tstg):-55°C至125°C

    产品特点和优势


    - 高隔离电压:6N135和6N136能够承受高达2500 Vrms的隔离电压,确保了电路的安全性和可靠性。
    - 高速响应:典型的传播延迟时间为0.5 μs,使这些光电耦合器适合高速应用场合。
    - 兼容性:支持TTL电平,方便与现有的数字电路系统集成。
    - 认证:通过UL和CQC认证,满足各种国际标准要求,确保产品质量和安全性。

    应用案例和使用建议


    应用案例:
    - 电源控制:用于工业自动化设备中的电源管理单元,实现电路隔离。
    - 开关电源:在开关电源中作为信号隔离模块,提高系统的稳定性和抗干扰能力。
    - 逆变器:在太阳能逆变器中用于实现电力转换过程中的信号隔离。
    使用建议:
    - 确保输入电压在规定范围内(0.5至15V),避免过压损坏。
    - 为提高可靠性,应在设计时考虑散热问题,并确保在高温环境下适当降额使用。
    - 使用时应避免将基极引脚断开,否则会导致输出信号噪声增加,建议改用其他型号如TLP550来替代。

    兼容性和支持


    - 兼容性:6N135和6N136可以与其他符合TTL电平标准的集成电路进行连接,实现电路之间的信号传输。
    - 支持与维护:东芝提供相关技术文档和应用笔记,方便用户了解和使用产品。同时,可以通过东芝官方网站获取更多技术支持和服务信息。

    常见问题与解决方案


    - 问题:在高环境条件下使用时,基极引脚开路导致输出信号噪声增加。
    - 解决办法:使用TLP550型号代替,该型号更适合处理环境变化带来的影响。
    - 问题:超过最大额定电流或电压会降低产品可靠性。
    - 解决办法:严格按照产品规格书中的要求进行操作,避免过载使用。

    总结和推荐


    总结:6N135和6N136光电耦合器具备出色的隔离性能和高速响应特性,非常适合应用于需要高可靠性和安全性的场合。产品经过严格测试和认证,具有较高的市场竞争力。
    推荐:鉴于其优异的技术指标和广泛的适用性,强烈推荐6N135和6N136光电耦合器用于各类工业控制系统、电源管理和逆变器等领域。在设计过程中应注意合理的选型和参数设置,以充分发挥其性能优势。

6N136F参数

参数
数据速率 -
通道数量 1
通用封装 PDIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
