ASGTX-D-311.040MHZ-1-T2

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 3.135V 3.465V 15pF 311.04MHz SMD-6P 贴片安装 9mm*7mm*2.24mm
供应商型号: SYE-ASGTX-D-311.040MHZ-1-T2
供应商: 海外现货
标准整包数: 1

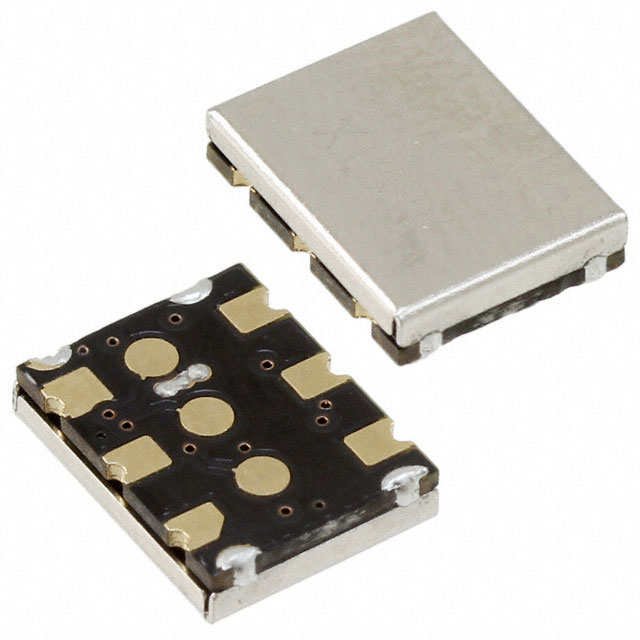

ABRACON 压控振荡器(VCO) ASGTX-D-311.040MHZ-1-T2

ASGTX-D-311.040MHZ-1-T2概述

    ASGTX 配置型高性能SMD TCXO/VCTCXO

    产品简介


    ASGTX是一款配置型高性能表面贴装晶体振荡器(SMD TCXO/VCTCXO),主要适用于精密频率控制要求的通信系统。它广泛应用于40G及100G以太网、WiMax、LTE基站、CATV、局域网(LAN)、无线本地多点分配服务(LMDS)等通信网络领域。这款振荡器采用紧凑的小尺寸封装,能够在-40°C到+85°C的工作温度范围内提供高精度和稳定性,适合各种高精度定时需求的应用场景。

    技术参数


    - 尺寸:9.0 x 7.0 x 2.24 mm
    - 认证:通过ISO9001:2008认证,符合RoHS标准
    - 输出类型:
    - LVCMOS:频率范围为10 MHz至250 MHz
    - LVDS:频率范围为10 MHz至1.5 GHz
    - LVPECL:频率范围为10 MHz至1.5 GHz
    - 稳定性:
    - ±1.00 ppm 稳定性(-30°C至+70°C)
    - ±2.00 ppm 稳定性(-40°C至+85°C)
    - 最大频率偏差:±10 ppm(VCTCXO模式)
    - 相位噪声:
    - 10 MHz 载波,LVCMOS输出:992 fs
    - 25 MHz 载波,LVDS输出:774 fs
    - 1.5 GHz 载波,LVDS输出:1.55 ps

    产品特点和优势


    1. 快速响应时间:1-5天内即可交付客户所需频率的TCXO/VCTCXO,且大多数情况下可以实现当天发货。
    2. 广泛的频率范围:支持任何所需的频率范围,无需支付高额的设计费用(NRE)。
    3. 卓越的温度稳定性:在极端温度条件下仍能保持高精度稳定。
    4. 小尺寸:9.0 x 7.0 x 2.24 mm的紧凑封装,适合空间受限的应用场合。
    5. 无铅环保材料:符合RoHS标准,绿色环保。

    应用案例和使用建议


    ASGTX可应用于40G及100G以太网、WiMax、LTE基站、CATV等通信网络。建议在应用时,确保外部电容和电压调整符合制造商的要求,以保证最佳性能。例如,在TCXO模式下,建议在引脚2和地之间连接一个1000pF的COG旁路电容,以改善稳定性。

    兼容性和支持


    - 兼容性:ASGTX具有多种输出类型(LVCMOS、LVDS、LVPECL),可以与不同类型的电路接口兼容。
    - 支持:Abracon公司提供全面的技术支持和售后服务,包括定制频率、技术支持和生产管理。

    常见问题与解决方案


    - 问题1:如何实现快速交付?
    - 解答:通过高效的生产和供应链管理,ASGTX能够实现1-5天内的快速交付。
    - 问题2:如何提高温度稳定性?
    - 解答:使用适当的旁路电容和外部电压调整,可以在宽泛的温度范围内维持高精度的频率稳定性。
    - 问题3:如何优化相位噪声?
    - 解答:选择合适的输出模式和频率范围,如LVDS模式下的1.5GHz载波,可以显著降低相位噪声。

    总结和推荐


    ASGTX配置型高性能SMD TCXO/VCTCXO凭借其高效稳定的性能、灵活的频率配置能力以及良好的温度稳定性,非常适合应用于高精度定时和通信领域。此外,它的快速响应时间和绿色材料也使其在市场上具有很高的竞争力。因此,强烈推荐用户考虑使用ASGTX来满足其精密频率控制的需求。

ASGTX-D-311.040MHZ-1-T2参数

参数
调谐电压 -
功率 -
最大工作电压 3.465V
最小工作电压 3.135V
二次谐波(典型值) -
推移 -
负载电容 15pF
频率 311.04MHz
相位噪声 -
额定电流 -
长*宽*高 9mm*7mm*2.24mm
通用封装 SMD-6P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASGTX-D-311.040MHZ-1-T2厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASGTX-D-311.040MHZ-1-T2数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ASGTX-D-311.040MHZ-1-T2 ASGTX-D-311.040MHZ-1-T2数据手册

ASGTX-D-311.040MHZ-1-T2封装设计

查看详情并下载
Symbol
Footprint
3D Model
