首页  >  产品百科  >  ABLJO-V-80.000MHZ-T2

ABLJO-V-80.000MHZ-T2

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.3V 3.135V 3.465V 80MHz SMD 贴片安装 14.3mm*8.7mm*5.5mm
供应商型号: SYE-ABLJO-V-80.000MHZ-T2
供应商: 海外现货
标准整包数: 1

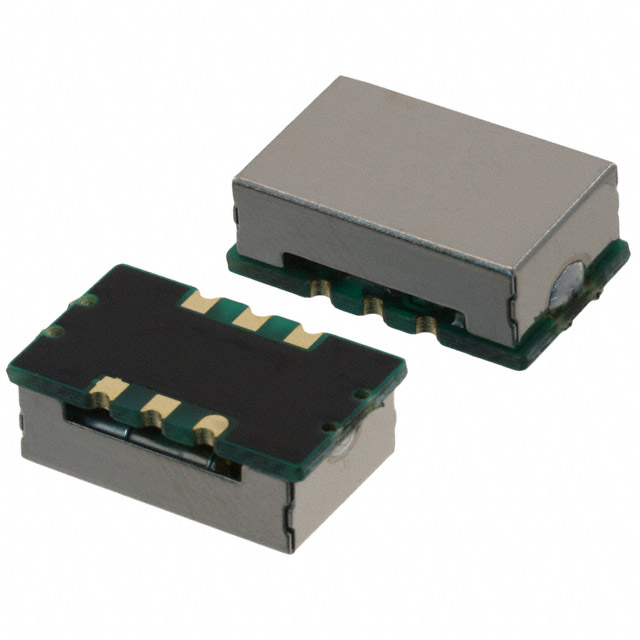

ABRACON 压控振荡器(VCO) ABLJO-V-80.000MHZ-T2

ABLJO-V-80.000MHZ-T2概述


    产品简介




    本产品是一款低抖动晶体振荡器(Low Jitter Crystal Oscillator),型号为ABLJO,适用于多种高科技应用场合。其主要功能是提供稳定的时钟信号输出,适用于航空电子、军事通信、高性能电视、测试测量以及超低抖动射频通信电路等领域。这款产品以其卓越的性能和可靠性在众多应用场景中表现出色。


    技术参数




    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |----------------|----------|----------|----------|--------|
    | RF 输出频率范围 | 80.00 200.00 | MHz |
    | 电源电压 | 3.135 | 3.300 | 3.465 | V |
    | 电流消耗(80-99.999MHz) | 25.00 mA |
    | 电流消耗(100-149.999MHz) | 30.00 mA |
    | 电流消耗(150-200MHz) | 40.00 mA |
    | 波形 | LVCMOS |
    | 高电平电压(VOH) | 0.9Vdd V |
    | 低电平电压(VOL) | 0.1Vdd V |
    | 对称性 | 45 | 50 | 55 | % |
    | 上升下降时间 | 3.0 ns |
    | 工作温度范围 | -40 +85 | °C |
    | 频率稳定性 | ±25.00 ±40.00 | ppm |
    | 存储温度范围 | -40 +85 | °C |
    | 第一年老化量 | ±2.00 ppm |
    | 五年老化量 | ±5.00 ppm |
    | 十年老化量 | ±7.00 ppm |


    产品特点和优势




    该款低抖动晶体振荡器具有多项独特功能和优势:

    - 高“Q”晶体技术:采用先进的第三谐波晶体技术,提高了频率稳定性和品质因数。
    - 超低抖动性能:最大0.10 ps(12 kHz 至 20 MHz 范围内),显著减少时钟信号的噪声。
    - 标准LVCMOS RF输出:符合主流标准,易于集成到各种电路设计中。
    - 宽工作温度范围:可承受-40°C至+85°C的工作温度,适应恶劣环境。
    - 频率稳定性高:十年老化后的最大频率稳定性为±40 ppm。
    - 多种标准频率选择:支持从80 MHz 到 200 MHz共17种标准频率,满足不同需求。


    应用案例和使用建议




    应用案例:
    - 航空电子:确保飞机内部通信系统时钟信号的稳定性。
    - 军事通信:在恶劣环境下提供可靠的时钟信号。
    - 高性能电视:提供精确的视频同步信号。
    - 测试测量设备:用于需要极高精度时钟信号的设备。

    使用建议:
    - 在设计系统时,考虑产品的工作温度范围和频率稳定性要求,确保长期可靠运行。
    - 结合实际应用场景,适当选择适合的频率选项。
    - 在应用前进行充分的测试验证,确保满足具体需求。


    兼容性和支持




    该产品采用了标准SMT封装(9x14 mm),并且完全符合RoHS标准,适用于大多数现代电子设备。厂商提供了详细的技术文档和支持服务,确保用户能够顺利完成安装和调试。此外,厂商还针对特定的应用场景,如军用、航空、航天等领域,提供了进一步的支持和认证服务,详情请联系厂商咨询。


    常见问题与解决方案




    1. 问题:如何调整输出频率?
    - 解决办法:通过控制电压调节输出频率,控制电压范围为0.0 V至3.30 V,具体调谐方法请参考技术手册。

    2. 问题:产品温度范围有限制吗?
    - 解决办法:该产品可工作在-40°C至+85°C的温度范围内,但需注意温度变化可能影响频率稳定性,实际使用中应保持合适的温度控制。

    3. 问题:如何确保产品在长期使用中的稳定性?
    - 解决办法:根据产品手册,产品经过严格的老化测试,使用寿命长,但仍需注意存储和使用条件,以确保长期稳定。


    总结和推荐




    总体来看,这款低抖动晶体振荡器(ABLJO)是一款高性能、稳定可靠的电子元器件,尤其适用于对时钟信号稳定性有高要求的应用场景。其独特的功能和卓越的性能使其在市场上具备较高的竞争力。鉴于其广泛的应用领域和优良的质量保证,我们强烈推荐此产品给所有需要高性能时钟信号的应用项目。

ABLJO-V-80.000MHZ-T2参数

参数
相位噪声 -
最大工作电压 3.465V
频率 80MHz
推移 -
负载电容 -
额定电流 -
二次谐波(典型值) -
功率 -
调谐电压 0V~3.3V
最小工作电压 3.135V
长*宽*高 14.3mm*8.7mm*5.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABLJO-V-80.000MHZ-T2厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABLJO-V-80.000MHZ-T2数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ABLJO-V-80.000MHZ-T2 ABLJO-V-80.000MHZ-T2数据手册

ABLJO-V-80.000MHZ-T2封装设计

查看详情并下载
Symbol
Footprint
3D Model
