357LB3I027M0000

产品分类: 压控振荡器(VCO)
厂牌: CTS
产品描述: 300mV~3V 2.97V 3.63V 15pF 27MHz 贴片安装 7mm*5mm*2mm
供应商型号: ET-3805428
供应商: 海外现货
标准整包数: 1

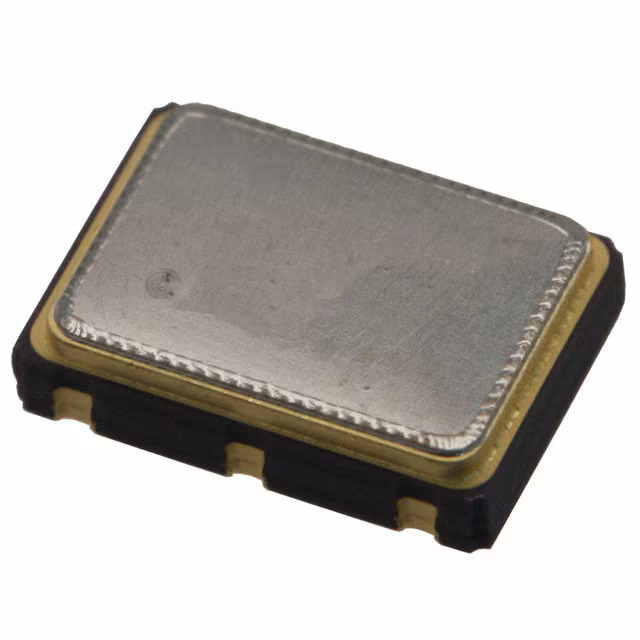

CTS 压控振荡器(VCO) 357LB3I027M0000

357LB3I027M0000概述

    电压控制晶体振荡器(VCXO)型号357技术手册

    产品简介


    Model 357 是一款陶瓷封装的电压控制晶体振荡器(VCXO),具有7x5mm的小巧尺寸,适用于多种高要求的应用场景。它提供HCMOS/TTL兼容输出,频率范围从1.5 MHz到77.76 MHz,并且具有不同的频率稳定性选项(±50 ppm标准)。该产品可在广泛的温度范围内稳定工作(-40°C至+85°C),适合工业和通信应用。

    技术参数


    - 产品类型: 电压控制晶体振荡器(VCXO)
    - 封装尺寸: 7x5mm
    - 频率范围: 1.5 – 77.76 MHz
    - 频率稳定性: ±50 ppm 标准(可选 ±25 ppm 和 ±20 ppm)
    - 供电电压: +3.3Vdc 或 +5.0Vdc
    - 工作温度范围: -40°C 至 +85°C
    - 绝对拉伸范围: ±50 ppm 标准(其他选项:±80 ppm 和 ±100 ppm)
    - 输出负载: 最大30 pF
    - 输出电流:
    - Logic '1' Level: 最大 -14 mA
    - Logic '0' Level: 最大 14 mA
    - 启用功能: 支持Pin 2 或 Pin 5
    - 包装: 卷带式包装,符合RoHS/Green标准

    产品特点和优势


    - 尺寸紧凑: 7x5mm的小巧设计使其易于集成到各种空间受限的应用中。
    - 高稳定性: 提供不同的频率稳定性选项(±50 ppm标准),确保在广泛的温度范围内仍能保持精确的频率控制。
    - 多电源支持: 可选择+3.3Vdc或+5.0Vdc供电,适应不同应用场景的需求。
    - 输出使能: 提供Pin 2 或 Pin 5 输出使能功能,增强了产品的灵活性和可靠性。
    - 环保材料: 符合RoHS/Green标准,绿色环保。

    应用案例和使用建议


    - 通讯系统: Model 357特别适用于需要高精度频率控制的通信设备,如路由器、交换机等。
    - 消费电子: 在便携式设备如智能手机和平板电脑中,小型化和轻量化的VCXO是关键组件。
    - 工业自动化: 在自动化控制系统中,该产品的宽温范围确保其在恶劣环境中仍能可靠运行。
    使用建议:
    - 在高频率应用中,确保供电电压稳定,避免电源波动导致频率偏移。
    - 使用外部滤波电容以减少相位噪声对系统性能的影响。

    兼容性和支持


    Model 357 支持HCMOS/TTL标准,可轻松与各种微控制器和逻辑芯片配合使用。制造商提供全面的技术支持和售后维护服务,以确保用户能够顺利部署并充分利用该产品的各项功能。

    常见问题与解决方案


    - 问题: 频率不稳定
    - 解决方案: 检查供电电压是否符合要求,并确认连接是否牢固。
    - 问题: 输出电流不足
    - 解决方案: 确认供电电压是否达到要求值,并检查负载是否超出规格。
    - 问题: 启用功能失效
    - 解决方案: 检查启用引脚的连接状态,并确保输入电压在规定的范围内。

    总结和推荐


    综上所述,Model 357 作为一款高性能的电压控制晶体振荡器,以其小巧的尺寸、高精度的频率控制能力以及广泛的工作温度范围,成为众多高要求应用的理想选择。无论是通信设备还是消费电子产品,Model 357都能发挥出卓越的性能。我们强烈推荐这一产品给需要精确频率控制的用户。

357LB3I027M0000参数

参数
最小工作电压 2.97V
额定电流 -
最大工作电压 3.63V
频率 27MHz
负载电容 15pF
调谐电压 300mV~3V
推移 -
二次谐波(典型值) -
功率 -
相位噪声 -
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

357LB3I027M0000厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

357LB3I027M0000数据手册

厂牌 PDF简要描述 下载
CTS 压控振荡器(VCO) CTS 357LB3I027M0000 357LB3I027M0000数据手册

357LB3I027M0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7856 ¥ 23.5387
50+ $ 2.1725 ¥ 18.3577
100+ $ 1.9363 ¥ 16.3616
250+ $ 1.8672 ¥ 15.7777
500+ $ 1.7654 ¥ 14.9175
1000+ $ 1.7294 ¥ 14.6133
5000+ $ 1.692 ¥ 14.2974
10000+ $ 1.6671 ¥ 14.0868
库存: 2283
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.53
