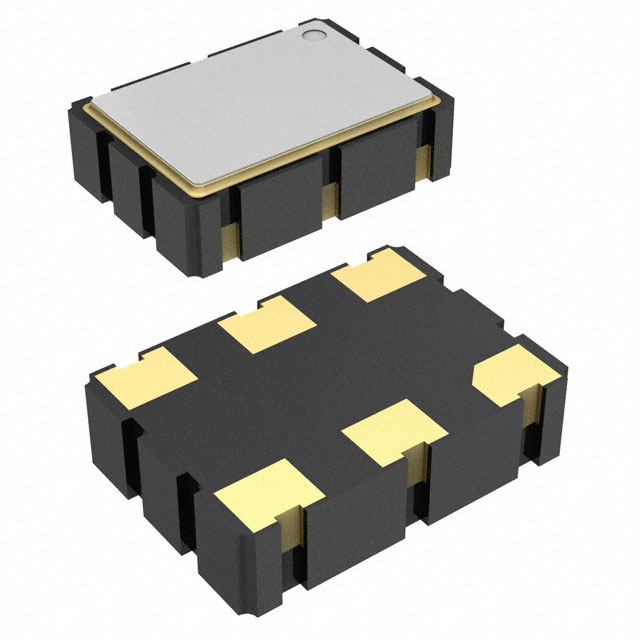

347LB3I1562T

产品分类: 压控振荡器(VCO)
厂牌: CTS
产品描述: 0V~3.3V 65mA 3.14V 3.47V 156.25MHz 贴片安装 7mm*5mm*2mm
供应商型号: N-347LB3I1562T
供应商: 云汉优选
标准整包数: 1
CTS 压控振荡器(VCO) 347LB3I1562T

347LB3I1562T概述


    产品简介


    产品类型
    CTS Model 347 是一款低功耗、小型尺寸且高性能的压控晶体振荡器(VCXO)。
    主要功能
    - 高频率基频晶体设计
    - 超低相位抖动性能
    - 陶瓷表面贴装封装
    应用领域
    - 小型基站
    - 无线通信
    - 宽带接入
    - SONET/SDH/DWDM
    - 以太网/千兆以太网/同步以太网
    - 数字视频
    - 测试与测量设备

    技术参数


    电气规格
    - 供应电压: 3.3V,容差为±5%
    - 输出电流: 典型值为65mA,最大值为80mA
    - 输出负载: 终端电阻到VCC,阻值为2.0Ω至50Ω
    - 存储温度范围: -40°C 至 +100°C
    - 频率范围: 100MHz 至 250MHz
    - 频率稳定性: 在-20°C至+70°C范围内为±25ppm;超过200MHz时为±30ppm
    - 年老化率: 第一年内为±3ppm
    - 相位噪声: 典型值见典型曲线图
    - 输出电压电平: LVPECL负载,输出高电平为VCC - 1.085V 至 VCC - 0.880V;输出低电平为VCC - 1.810V 至 VCC - 1.620V
    - 输出上升和下降时间: 0.3ns 至 1.0ns
    - 启动时间: 5ms 至 10ms
    - 相位抖动(RMS): 带宽为12kHz 至 20MHz,典型值为200fs
    - 控制电压范围: 0.00V 至 3.30V
    - 线性度: 最佳直线拟合,偏差范围为-5% 至 +10%
    - 调谐增益: 拉幅灵敏度,典型值为75ppm/V

    产品特点和优势


    - 超低相位抖动性能:这款VCXO具备出色的相位噪声性能,确保在高频率应用中仍能保持稳定的信号质量。
    - 高频率设计:采用高频率基频晶体设计,能够在100MHz至250MHz的宽频率范围内稳定工作。
    - 陶瓷封装:陶瓷表面贴装封装提供更高的可靠性和更好的散热性能,适合恶劣环境下的应用。
    - 宽泛的工作温度范围:能够在-40°C 至 +85°C的极端温度下正常工作,适用于各种复杂环境。

    应用案例和使用建议


    应用案例
    - 小型基站:由于其紧凑的尺寸和高性能特性,这款VCXO特别适合应用于小型基站,为无线通信网络提供稳定的时钟信号。
    - 测试与测量设备:广泛用于实验室环境中,对信号质量有严格要求的应用场合。
    使用建议
    - 环境适应性:确保在极端温度下工作时仍能维持良好的性能,可通过外部电路设计来增强其适应性。
    - 电源管理:鉴于其较高的电流需求,建议合理规划电源电路,确保稳定供电。

    兼容性和支持


    兼容性
    - 封装形式:符合JEDEC标准,能够与市场上常见的表面贴装工艺兼容。
    - 电气接口:LVPECL输出,方便与其他支持LVPECL接口的芯片或系统进行连接。
    支持
    - CTS公司提供全面的技术支持和售后服务,包括详细的技术文档、样品请求及技术支持热线等。

    常见问题与解决方案


    问题1:如何校准频率?
    - 解决方案:通过调整控制电压VC实现频率校准,参考手册中的调谐增益参数来确定所需的电压变化量。
    问题2:启动时间过长怎么办?
    - 解决方案:检查电源电压是否稳定,并确保足够的热稳定性,同时考虑添加外部电容以缩短启动时间。

    总结和推荐


    产品综评
    - 主要优点:CTC Model 347 VCXO以其超低相位抖动、高频率设计和优异的温度稳定性而著称,适用于各类严苛环境下的高频应用。
    - 推荐指数:★★★★☆
    推荐理由
    - 对于需要高精度、高稳定性的应用,特别是小型基站和宽带通信设备,CTC Model 347 VCXO是理想的选择。

347LB3I1562T参数

参数
负载电容 -
最小工作电压 3.14V
频率 156.25MHz
最大工作电压 3.47V
调谐电压 0V~3.3V
额定电流 65mA
功率 -
相位噪声 -
推移 -
二次谐波(典型值) -
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

347LB3I1562T厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。
