ASG2-D-V-A-120.000MHZ-T

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.465V 3.135V 3.465V 10pF 120MHz 贴片安装 2.5mm*2mm*1mm
供应商型号: SYE-ASG2-D-V-A-120.000MHZ-T
供应商: 海外现货
标准整包数: 1

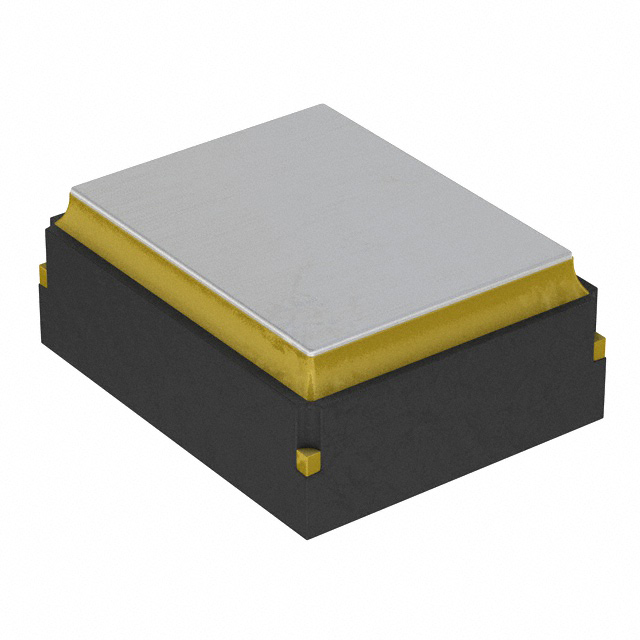

ABRACON 压控振荡器(VCO) ASG2-D-V-A-120.000MHZ-T

ASG2-D-V-A-120.000MHZ-T概述


    产品简介


    本产品为一款高性能表面贴装(SMD)晶体振荡器(XO)及压控晶体振荡器(VCXO),提供LVDS输出接口。该系列产品专为通信、网络、计算和其他对频率稳定性和信号完整性要求极高的领域而设计。该系列的产品尺寸紧凑,具有2.5 x 2.0 x 1.0 mm的微型封装,采用陶瓷SMT封装技术。此系列包括固定频率振荡器(XO)和可调频率振荡器(VCXO)两种配置。

    技术参数


    - 尺寸:2.5 x 2.0 x 1.0 mm
    - 供电电压:+2.5V 或 +3.3V
    - 工作温度范围:-40°C 到 +85°C
    - 频率范围:8 MHz 至 1500 MHz
    - 整体频率稳定性:±50 ppm(包括初始容差、工作温度变化、输入电压波动和15年老化)
    - 电源电压范围:Vdd = 3.3V时,3.135V 至 3.465V;Vdd = 2.5V时,2.375V 至 2.625V
    - 输入电流:频率依赖
    - LVDS输出:差分输出电压摆幅为350 mV,占空比为45%至55%,上升时间和下降时间均为600 ps
    - 相位抖动(RMS,12kHz至20MHz偏移):1.0 ps 至 1.8 ps
    - 绝对拉伸范围:±35 ppm(仅适用于VCXO)

    产品特点和优势


    该产品的主要优势在于其紧凑的设计和高精度。它具备多种频率选项,并且可以在广泛的温度范围内保持稳定的性能。此外,LVDS输出可以提供优秀的信号完整性,使得该产品在高频率应用中表现出色。通过控制电压调节频率,VCXO配置提供了额外的灵活性,特别适合需要精确频率控制的应用场景。由于其小体积和高可靠性,该产品非常适合用于网络、计算、通信等领域。

    应用案例和使用建议


    该产品广泛应用于网络通信设备中,例如SONET/SDH、WiMax/WLAN等。这些应用中,频率稳定性和低相位噪声是关键要求。考虑到这一需求,建议用户优先选择较高频率范围内的产品,以获得更好的信号质量和系统性能。此外,在极端工作环境下使用时,应考虑外部温度管理措施,以确保其长期稳定运行。

    兼容性和支持


    该产品经过认证符合RoHS标准,无铅、无卤素,可满足环保要求。同时,该产品采用ESD敏感设计,建议在组装过程中采取适当的防静电措施。供应商还提供详细的测试电路和推荐的回流焊接工艺,以帮助客户更好地集成产品。对于需要特定工业或汽车应用认证的客户,建议联系Abracon公司获取进一步的支持。

    常见问题与解决方案


    1. 问:产品能否在极端低温下正常工作?
    答:该产品可以在-40°C的工作温度范围内正常工作,但在极低温环境中使用时建议进行热管理以避免潜在故障。

    2. 问:如何验证产品的频率稳定性?
    答:根据技术手册,可通过内置的相位噪声分析工具或专门的频谱分析仪进行测试。此外,用户还可以参考提供的测试电路图进行自行验证。

    总结和推荐


    总体而言,这款高性能SMD XO和VCXO凭借其紧凑的设计、宽泛的频率范围和优异的频率稳定性,成为适用于多种高要求应用的理想选择。特别是在通信、网络和计算领域中,该产品能够提供出色的信号质量与频率控制能力。鉴于其出色的性能表现和多样的应用范围,我们强烈推荐使用该产品,尤其是在需要高精度频率源的场合。

ASG2-D-V-A-120.000MHZ-T参数

参数
频率 120MHz
最大工作电压 3.465V
相位噪声 -
负载电容 10pF
最小工作电压 3.135V
功率 -
额定电流 -
推移 -
调谐电压 0V~3.465V
二次谐波(典型值) -
长*宽*高 2.5mm*2mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASG2-D-V-A-120.000MHZ-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASG2-D-V-A-120.000MHZ-T数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ASG2-D-V-A-120.000MHZ-T ASG2-D-V-A-120.000MHZ-T数据手册

ASG2-D-V-A-120.000MHZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
