ASG-P-V-A-500.000MHZ-T

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.465V 3.135V 3.465V 500MHz 贴片安装 7mm*5mm*1.9mm
供应商型号: Q-ASG-P-V-A-500.000MHZ-T
供应商: 期货订购
标准整包数: 10

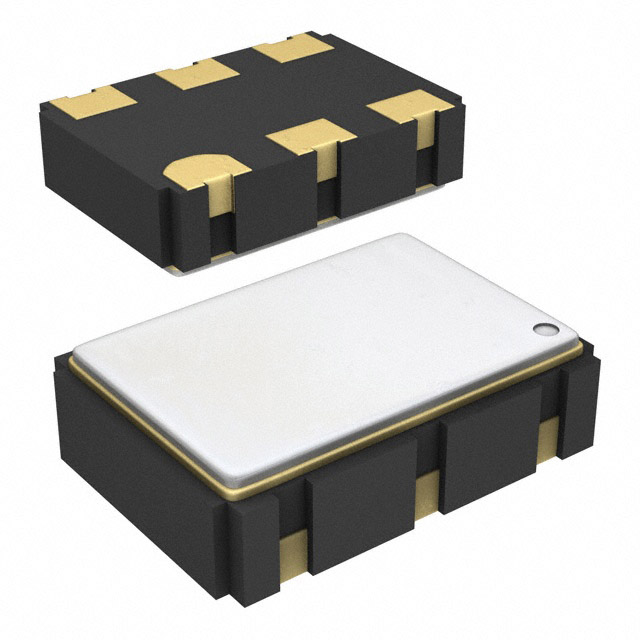

ABRACON 压控振荡器(VCO) ASG-P-V-A-500.000MHZ-T

ASG-P-V-A-500.000MHZ-T概述

    ASG-P系列晶体振荡器技术手册解析

    1. 产品简介


    产品类型: 高性能表面贴装(SMD)晶体振荡器,可选为压控晶体振荡器(VCXO)或普通晶体振荡器(XO)。
    主要功能:
    - 频率范围: 从10MHz到250MHz(LVCMOS输出),最高可达1.50GHz(LVDS或LVPECL输出)。
    - 电压范围: 2.50V或3.30V。
    - 快速交货: 1至5个工作日的小批量订单交付。
    应用领域: 网络通信、SONET/SDH、WiMax/WLAN、计算系统、相位锁定环路(PLL)、直接数字合成(DDS)、DSL/ADSL、基站终端。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 (Vdd = 3.3V) | 10 | 1500 | 1500 | MHz
    | 频率范围 (Vdd = 2.5V) | 10 | 1500 | 1500 | MHz
    | 工作温度 | -40 +85 | °C
    | 存储温度 | -55 +125 | °C
    | 整体频率稳定性 | -50 | +50 | ppm 见注释#1 |
    | 初始设定容差 | -5.00 | <±1.00 | +5.00 | ppm
    | 温度范围内稳定性 | -35.00 | ±20.00 | +35.00 | ppm
    | 10年老化 | -7.00 | +7.00 | ppm

    3. 产品特点和优势


    产品优势:
    - 高精度和稳定: 宽泛的频率范围和高精度的频率稳定性确保其适用于各类高频应用。
    - 快速交货: 1-5个工作日的小批量订单交付。
    - 兼容多种电压和接口: 支持2.50V或3.30V电源,并提供LVCMOS、LVDS和LVPECL接口选项。
    - ISO9001:2008认证: 符合ISO9001:2008质量标准,确保产品质量。

    4. 应用案例和使用建议


    应用场景:
    - 网络通信: 如SONET/SDH、WiMax/WLAN等应用。
    - 计算系统: 计算机内部时钟同步。
    - 基站终端: 基站收发信机的精确时钟源。
    使用建议:
    - 在高可靠性应用中,如军事、航空或医疗设备,需取得Abracon公司的书面同意。
    - 为确保最佳性能,在焊接前需遵循推荐的回流焊曲线。
    - 配合特定电路设计选择合适的封装形式(如T=带盘和卷绕)。

    5. 兼容性和支持


    兼容性:
    - 可与LVCMOS、LVDS和LVPECL接口兼容。
    - 支持2.50V或3.30V电源电压。
    支持和维护:
    - 提供1-5个工作日的小批量订单交付服务。
    - 适用于商业、工业及汽车应用。
    - 针对高可靠性要求的应用,需事先获得书面授权。

    6. 常见问题与解决方案



    常见问题与解决方案

    :
    1. 问题: 无法启动?
    - 解决方案: 检查供电电压是否符合要求,确保无接线错误。
    2. 问题: 输出信号不稳定?
    - 解决方案: 检查负载电容,确认负载电容值在允许范围内。
    3. 问题: 频率不准确?
    - 解决方案: 检查初始设置容差,确保初始容差在可接受范围内。

    7. 总结和推荐



    总结

    :
    - 优点: 高性能、高稳定性、快速交付、多电压和接口支持。
    - 推荐: 推荐用于需要高性能时钟源的各种商业和工业应用,尤其是对频率稳定性和响应时间有较高要求的领域。
    结论:
    - 推荐指数: 高度推荐。由于其卓越的性能和广泛的适用范围,特别是在网络通信、计算系统和基站终端等领域表现出色。

ASG-P-V-A-500.000MHZ-T参数

参数
二次谐波(典型值) -
相位噪声 -
功率 -
频率 500MHz
最大工作电压 3.465V
推移 -
最小工作电压 3.135V
调谐电压 0V~3.465V
负载电容 -
额定电流 -
长*宽*高 7mm*5mm*1.9mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASG-P-V-A-500.000MHZ-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASG-P-V-A-500.000MHZ-T数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ASG-P-V-A-500.000MHZ-T ASG-P-V-A-500.000MHZ-T数据手册

ASG-P-V-A-500.000MHZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
