1SV322(TPH3,F)

产品分类: 压控振荡器(VCO)
厂牌: TOSHIBA
产品描述: Diode VAR Cap Single 10V 26.5pF 2-Pin USC T/R
供应商型号: 757-1SV322TPH3F
供应商: Mouser
标准整包数: 1

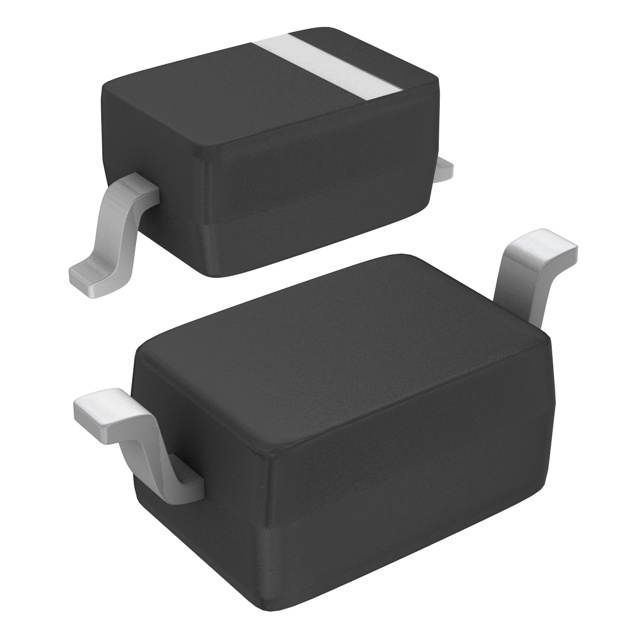

TOSHIBA 压控振荡器(VCO) 1SV322(TPH3,F)

1SV322(TPH3,F)概述


    产品简介


    1SV322二极管是一款由东芝(Toshiba)生产的硅外延平面型二极管,主要用于温度补偿振荡器(TCXO)和压控振荡器(VCO)的应用。其设计旨在提供高精度和高效能,特别适用于需要小尺寸的调谐电路中。这款二极管的主要功能包括提供高电容比和低串联电阻,从而提高系统的稳定性和响应速度。

    技术参数


    | 特性 | 符号 | 测试条件 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    ||
    | 反向电压 | VR | IR = 1 μA | 10 | — | — | V |
    | 反向电流 | IR | VR = 10 V | — | — | 3 | nA |
    | 电容 @ 1V | C1V | VR = 1 V, f = 1 MHz | 26.5 | — | 29.5 | pF |
    | 电容 @ 4V | C4V | VR = 4 V, f = 1 MHz | 6.0 | — | 7.1 | pF |
    | 电容比 | C1V/C4V | — | 4.0 | 4.3 | — | — |
    | 串联电阻 | rs | VR = 4 V, f = 100 MHz | — | 0.4 | 0.8 | Ω |

    产品特点和优势


    1SV322二极管以其高电容比(C1V/C4V = 4.3)和低串联电阻(rs = 0.4Ω)著称,能够有效提升调谐器的小型化和性能。此外,其良好的热稳定性使得它能够在广泛的温度范围内保持稳定的性能,适用于各种苛刻的工作环境。

    应用案例和使用建议


    该二极管广泛应用于TCXO和VCO的设计中,尤其是在需要高精度和小体积的无线通信设备中。为了确保最佳性能,建议在设计时充分考虑散热管理,并确保工作温度不超出规定范围。此外,在高频应用中,合理布局PCB可以进一步优化信号完整性。

    兼容性和支持


    1SV322二极管与其他标准电子元器件具有良好的兼容性,适合集成到多种系统中。东芝提供了详尽的技术支持文档和可靠性测试报告,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度过高 | 确保良好的散热措施,并选择合适的封装材料 |
    | 反向漏电流过大 | 检查焊接质量和安装环境,避免潮湿影响 |
    | 频率稳定性不佳 | 调整负载电容值,优化电路匹配 |

    总结和推荐


    综上所述,1SV322二极管凭借其出色的电容比、低串联电阻以及宽泛的工作温度范围,成为TCXO和VCO的理想选择。对于需要高性能和高可靠性的应用场合,这款二极管无疑是值得推荐的选择。然而,用户需注意遵循所有安全指南和技术规范,以充分发挥其潜力并保障系统的长期稳定性。

1SV322(TPH3,F)参数

参数
最小工作电压 -
额定电流 -
推移 -
二次谐波(典型值) -
功率 -
调谐电压 -
频率 -
负载电容 -
最大工作电压 -
相位噪声 -
长*宽*高 1.7mm*1.25mm*900μm
通用封装 SOD-323-2
安装方式 贴片安装,黏合安装
包装方式 卷带包装

1SV322(TPH3,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

1SV322(TPH3,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 压控振荡器(VCO) TOSHIBA 1SV322(TPH3,F) 1SV322(TPH3,F)数据手册

1SV322(TPH3,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.3002 ¥ 2.5363
100+ $ 0.1691 ¥ 1.4285
500+ $ 0.1364 ¥ 1.1526
1000+ $ 0.1123 ¥ 0.9491
3000+ $ 0.0972 ¥ 0.8213
9000+ $ 0.0767 ¥ 0.6479
24000+ $ 0.0714 ¥ 0.6033
45000+ $ 0.0651 ¥ 0.5501
库存: 3463
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
