AOCJY2-100.000MHZ-F-SW

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.46V 3.13V 3.46V 100MHz DIP-6 通孔安装 21mm*21mm*11.5mm
供应商型号: 815-AOCJY2-100M-F-SW
供应商: Mouser
标准整包数: 1

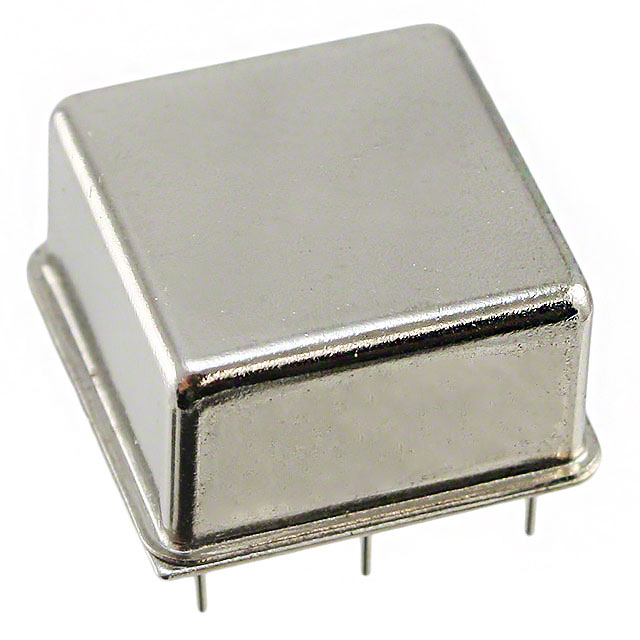

ABRACON 压控振荡器(VCO) AOCJY2-100.000MHZ-F-SW

AOCJY2-100.000MHZ-F-SW概述

    AOCJY2 系列 Oven Controlled Crystal Oscillator 技术手册

    1. 产品简介


    AOCJY2 系列 Oven Controlled Crystal Oscillator(恒温槽控制晶体振荡器) 是一款适用于多种高精度应用的高性能晶体振荡器。这款振荡器主要应用于蜂窝基础设施、雷达系统、测试和测量设备以及GPS跟踪等领域。其精密的保持精度使其特别适合要求极高稳定性的场合。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 10.00 | 12.80, 13.00, 26.00, 38.88, 40.00, 100.00 | - | MHz |
    | 输出波形 CMOS 或正弦波
    | CMOS输出电平 | 0.9Vdd | 0.1Vdd | - | V |
    | 负载电容 | 15 | - | - | pF |
    | 上升/下降时间 | 6.0 | - | - | ns |
    | 脉冲占空比 | 45 | 50 | 55 | % |
    | 正弦波峰值功率 | 2.00 | - | - | dBm |
    | 输出阻抗 | 50 | - | - | Ω |
    | 短期稳定性 | 2x10^-10 /秒 | - | -
    | 工作温度范围 | -40 | 75 | °C | 见稳定性 |
    | 频率稳定性 | ±5.00 | ±10.00 | ±30.00| ppb | 详见选项表 |

    3. 产品特点和优势


    AOCJY2 系列晶体振荡器具有以下独特功能和优势:
    - 高稳定性:频率稳定性可达到 ±5.0 ppb 至 ±30.0 ppb,适合要求高精度的环境。
    - 宽温度范围:可以在 -40°C 到 +75°C 的环境中正常工作。
    - 低相位噪声:在100 Hz偏移时的最大相位噪声为-140 dBc/Hz,确保信号质量。
    - 长期老化特性:最大老化率仅为 ±500 ppb,在十年内保持稳定。
    - 快速启动:在25°C时,预热时间小于3分钟即可达到所需精度。

    4. 应用案例和使用建议


    - 应用案例:AOCJY2系列晶体振荡器广泛应用于通信基础设施,如蜂窝网络基站,以提供精确的时间同步。在雷达系统中,它的高稳定性确保了长时间的数据传输准确性。
    - 使用建议:为了充分发挥其性能,在使用过程中应注意:
    - 温度管理:在极端环境下工作时,需注意温度对频率稳定性的影响,建议使用恒温槽或适当的散热装置。
    - 负载匹配:保持输出端负载电容为15 pF,以确保最佳的信号质量和稳定性。

    5. 兼容性和支持


    - 兼容性:本产品支持3.3 V 和5.0 V的供电电压,并且可选CMOS或正弦波输出,适合各种不同的电路设计需求。
    - 支持:Abracon公司提供了全面的技术支持和售后服务,包括详细的使用指南和技术文档。对于特殊应用需求,客户可以联系公司获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器频率不准确 | 检查供电电压是否符合要求,确认无误后检查电路连接。 |
    | 输出波形失真 | 检查负载电容是否正确,确保负载电容为15 pF。 |
    | 温度变化引起频率漂移 | 确认是否已采取适当的温度管理措施,如使用恒温槽。 |

    7. 总结和推荐


    总体来看,AOCJY2系列晶体振荡器凭借其高精度、宽工作温度范围和出色的相位噪声表现,非常适合需要高稳定性和长寿命的应用场合。建议在涉及精密测量和通讯基础设施的项目中使用。同时,Abracon公司提供的强大技术支持确保了在复杂应用中的可靠性和便利性。因此,我强烈推荐使用这款产品。

AOCJY2-100.000MHZ-F-SW参数

参数
负载电容 -
功率 -
频率 100MHz
相位噪声 -
调谐电压 0V~3.46V
额定电流 -
推移 -
二次谐波(典型值) -
最小工作电压 3.13V
最大工作电压 3.46V
长*宽*高 21mm*21mm*11.5mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AOCJY2-100.000MHZ-F-SW厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AOCJY2-100.000MHZ-F-SW数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON AOCJY2-100.000MHZ-F-SW AOCJY2-100.000MHZ-F-SW数据手册

AOCJY2-100.000MHZ-F-SW封装设计

查看详情并下载
Symbol
Footprint
3D Model
