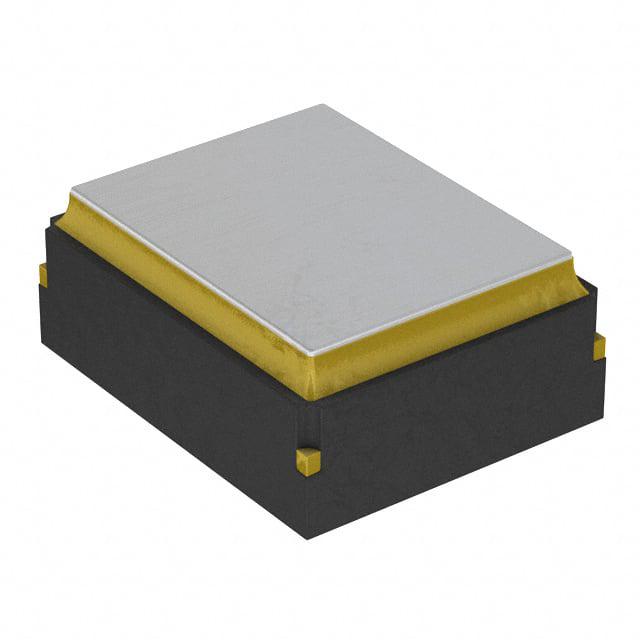

ASG2-P-V-A-644.53125MHZ

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.465V 3.135V 3.465V 644.53125MHz 贴片安装 2.5mm*2mm*1mm
供应商型号: SYE-ASG2-P-V-A-644.53125MHZ
供应商: 海外现货
标准整包数: 1
ABRACON 压控振荡器(VCO) ASG2-P-V-A-644.53125MHZ

ASG2-P-V-A-644.53125MHZ概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是型号为ASG2-P的振荡器(XO)和压控振荡器(VCXO),具备LVPECL输出。该产品主要应用于网络、SONET/SDH、WiMax/WLAN、计算等领域。其独特的可编程性和高性能使其成为高精度时钟同步和频率控制的理想选择。产品采用Ceramic SMT封装,尺寸为2.5 x 2.0 x 1.0 mm,便于集成到各种小型化设计中。

    技术参数


    - 频率范围:8 MHz 至 1500 MHz
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-55°C 至 +125°C
    - 供电电压:+2.5V 或 +3.3V
    - 总体频率稳定性:±50 ppm
    - 初始偏差及温度范围内的稳定性:±35 ppm
    - 输入电流:频率相关
    - LVPECL 输出:
    - 输出高电压:Vdd - 1.025 V(50Ω 负载)
    - 输出低电压:Vdd - 1.62 V(50Ω 负载)
    - 占空比:45% 至 55% (@Vdd-1.3V)
    - 上升时间:600 ps(80%/20%)
    - 下降时间:600 ps(80%/20%)
    - 使能/禁用功能:
    - 高电平:“1” (VIH ≥ 0.7Vdd) 或悬空:振荡
    - 低电平:“0” (VIL < 0.3Vdd) :高阻态
    - 控制电压范围:0 V 至 Vdd (仅适用于VCXO)
    - 绝对拉范围:±35 ppm (仅适用于VCXO)
    - 控制端口带宽:10 kHz (仅适用于VCXO)
    - 线性度:15% (仅适用于VCXO)
    - 斜率:正斜率 (仅适用于VCXO)

    产品特点和优势


    ASG2-P型振荡器具有以下显著特点和优势:
    - 微型化:采用2.5 x 2.0 x 1.0 mm的紧凑封装,适用于空间受限的应用场合。
    - 高稳定性:频率稳定性达到±50 ppm,确保在广泛温度范围内的精确度。
    - 高性能:内置LVPECL输出,可提供快速响应时间和可靠的信号完整性。
    - 可编程:通过可调电压控制频率范围,使其适用于多种应用需求。
    - 低功耗:输入电流频率相关,支持不同电源电压,适应不同的应用场景。
    - 兼容性:RoHS II标准合规,环保无铅,符合工业标准要求。

    应用案例和使用建议


    ASG2-P振荡器在多个领域得到广泛应用,例如:
    - 通信网络:SONET/SDH系统中的时钟同步。
    - 无线通信:WiMax/WLAN网络的频率合成。
    - 数据中心:高性能计算中的时钟管理。
    对于使用建议,建议结合具体应用场景考虑以下几点:
    - 在高频段应用时,注意信号完整性问题。
    - 根据系统要求选择合适的频率范围。
    - 设计时考虑散热措施以保持稳定的工作温度。

    兼容性和支持


    ASG2-P振荡器兼容多种电子设备,适合商业、工业和汽车应用。其COTS(Commercial-Off-The-Shelf)性质使其易于集成。如果需要应用于高可靠性环境,必须获得Abracon Corporation的书面授权。

    常见问题与解决方案


    - Q:如何测试振荡器的频率精度?
    - A: 使用频谱分析仪测量输出频率,验证是否符合制造商规格。

    - Q:如何提高频率稳定度?
    - A: 确保正确接地,避免电磁干扰;适当控制温度范围内的操作环境。
    - Q:如何调整输出占空比?
    - A: 通过调整控制电压实现频率微调,进而影响占空比。

    总结和推荐


    ASG2-P型振荡器以其微型化设计、高稳定性和出色的电气性能,在网络通信、计算和无线通信领域表现出色。对于需要高性能时钟同步的应用,推荐使用此款产品。建议用户仔细阅读技术手册,根据具体需求合理选型和使用。

ASG2-P-V-A-644.53125MHZ参数

参数
频率 644.53125MHz
二次谐波(典型值) -
最小工作电压 3.135V
相位噪声 -
调谐电压 0V~3.465V
负载电容 -
功率 -
推移 -
额定电流 -
最大工作电压 3.465V
长*宽*高 2.5mm*2mm*1mm
安装方式 贴片安装
零件状态 在售
