AOCJY-100.000MHZ-F

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.465V 3.135V 3.465V 15pF 100MHz SMD 贴片安装 25.4mm*22mm*12.7mm
供应商型号: 3819861
供应商: element14
标准整包数: 1

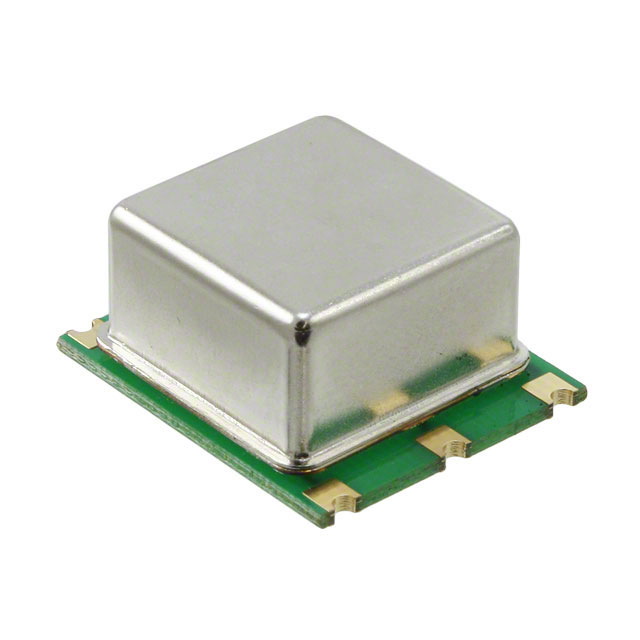

ABRACON 压控振荡器(VCO) AOCJY-100.000MHZ-F

AOCJY-100.000MHZ-F概述

    # 高质量电子元器件技术手册:AOCJY系列 SMD 温控晶体振荡器

    产品简介


    基本描述
    AOCJY系列 SMD温控晶体振荡器(OCXO)是一种高精度时钟源,广泛应用于通信、雷达系统及精密测量设备中。该产品具备稳定的频率输出和优异的相位噪声特性,适用于需要高可靠性和稳定性的场合。
    主要功能
    - 输出频率范围广:10.00 MHz 至 100.00 MHz
    - 支持两种输出波形:CMOS 和正弦波
    - 采用SC-Cut、高Q值谐振器设计
    - 精度高,提供从±5.0 ppb到±30.0 ppb的稳定性选项
    应用领域
    - 移动通信基础设施(如4G/5G)
    - 雷达系统
    - 测试与测量设备
    - GPS 定位系统
    - WiMax/WLAN

    技术参数


    一般特性
    - 尺寸:25.4 x 22.1 x 12.7 mm(表面贴装)
    - RoHS 合规:符合无铅和RoHS要求
    - 温度范围:-40°C 至 +75°C
    工作特性
    - 频率:10.00 MHz 至 100.00 MHz
    - 温度稳定性:标准型号:±5.0 ppb(0°C 至 +50°C)
    - 电源电压:3.135 V 至 3.465 V
    - 输出功率:2.00 dBm
    - 输出负载:50 Ω
    - 控制电压范围:0.0 V 至 Vdd V
    电气特性
    - 电源电流:启动时 3.60 W;稳态 1.40 W
    - 老化率:每日老化:±1.0 ppb;10年老化:±500 ppb
    - 上升/下降时间:5.0 ns
    - 逻辑电平:“1”为0.9 Vdd,“0”为0.1 Vdd
    其他特性
    - 紧凑封装:25.4 x 22.1 x 12.7 mm
    - 环境适应性好:耐高低温,宽工作范围

    产品特点和优势


    独特功能
    - 高精度:温度稳定性可达±5.0 ppb(0°C至+50°C),适用于对精度要求极高的场合
    - 宽工作温度范围:可从-40°C至+75°C
    - 低相位噪声:典型值为-135 dBc/Hz(100 Hz偏移时)
    - 高可靠性:出色的长期老化特性
    优势
    - 广泛的应用:适用于多种通信、雷达及测试设备
    - 稳定性高:即使在恶劣环境中也能保持精准频率输出
    - 易于集成:尺寸紧凑,便于安装于电路板上

    应用案例和使用建议


    应用案例
    - 在移动通信基站中,确保信号传输的稳定性和准确性
    - 在雷达系统中,提供精准的时间基准
    - 在测试与测量设备中,确保测量结果的准确度
    使用建议
    - 确保安装时遵守推荐的回流焊工艺参数,以避免损坏
    - 检查并确认所有连接正确,特别是电源和地线的连接
    - 选择合适的供电电压,以确保最佳性能

    兼容性和支持


    兼容性
    - 可与各种类型的印刷电路板(PCB)兼容,支持表面贴装技术(SMT)
    - 兼容不同供电电压(3.3V 和 5.0V)
    支持和维护
    - 厂商提供详尽的技术文档和售后服务
    - 用户可通过官方网站获得产品详细信息和支持

    常见问题与解决方案


    常见问题
    1. 频率稳定性不佳
    - 解决方法:检查供电电压是否符合要求;检查温度是否超出工作范围
    2. 启动时电源电流过高
    - 解决方法:检查电路连接是否正确,尤其是电源和地线
    3. 相位噪声超标
    - 解决方法:确认是否安装在适当的环境中,避免外部干扰

    总结和推荐


    综合评估
    AOCJY系列 SMD温控晶体振荡器是一款高性能的频率控制组件,特别适用于需要高精度和稳定性的应用场合。其卓越的电气特性和紧凑的设计使其成为众多关键应用的理想选择。
    推荐
    基于其优秀的频率稳定性和宽泛的工作温度范围,强烈推荐在移动通信、雷达系统和精密测量设备等领域使用。同时,厂商提供的详细技术文档和支持服务也为用户提供了极大的便利。

AOCJY-100.000MHZ-F参数

参数
额定电流 -
负载电容 15pF
功率 -
最大工作电压 3.465V
相位噪声 -
二次谐波(典型值) -
频率 100MHz
调谐电压 0V~3.465V
最小工作电压 3.135V
推移 -
长*宽*高 25.4mm*22mm*12.7mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

AOCJY-100.000MHZ-F厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AOCJY-100.000MHZ-F数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON AOCJY-100.000MHZ-F AOCJY-100.000MHZ-F数据手册

AOCJY-100.000MHZ-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
