首页  >  产品百科  >  ASGTX-C-156.250MHZ-2-T

ASGTX-C-156.250MHZ-2-T

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.465V 3.135V 3.465V 15pF 156.25MHz SMD-6P 贴片安装 9mm*7mm*2.24mm
供应商型号: SYE-ASGTX-C-156.250MHZ-2-T
供应商: 海外现货
标准整包数: 1

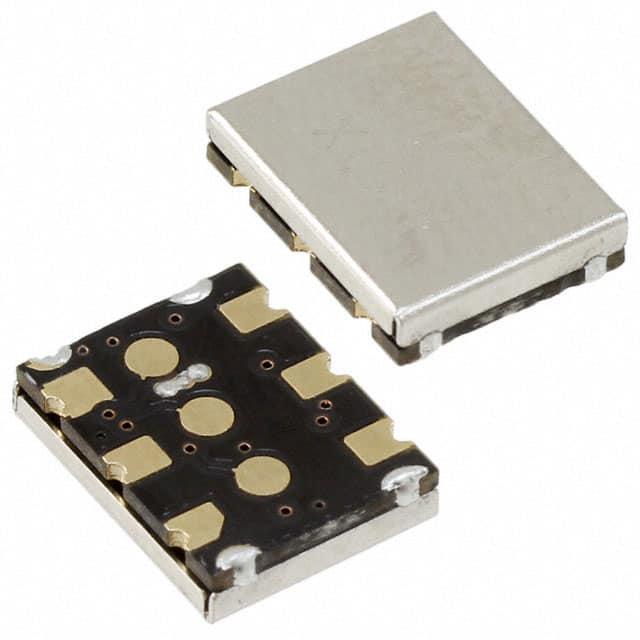

ABRACON 压控振荡器(VCO) ASGTX-C-156.250MHZ-2-T

ASGTX-C-156.250MHZ-2-T概述

    ASGTX 配置型高性能表面贴装温补晶体振荡器(TCXO/VCTCXO)技术手册

    产品简介


    ASGTX 是一种配置型高精度温补晶体振荡器(Temperature Compensated Crystal Oscillator,简称 TCXO)和压控温补晶体振荡器(Voltage Controlled Temperature Compensated Crystal Oscillator,简称 VCTCXO)。该产品特别适用于多种高精度定时应用,如40G和100G以太网、WiMax、LTE基站、CATV网络、局域网、LMDS以及点对点通信网络等。其小巧的尺寸为9.0 x 7.0 x 2.24 mm,且具有快速交货能力,非常适合需求量较低的客户。

    技术参数


    - 尺寸: 9.0 x 7.0 x 2.24 mm
    - 认证: ISO9001:2008认证;Pb-Free/RoHS II合规
    - 频率范围:
    - LVCMOS输出:10 MHz至250 MHz
    - LVDS输出:10 MHz至1.5 GHz
    - LVPECL输出:10 MHz至1.5 GHz
    - 温度范围:
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C
    - 稳定性:
    - 初始设置容差:±1.00 ppm
    - 温度范围内稳定性:
    - -30°C至+70°C:±1.00 ppm
    - -40°C至+85°C:±2.00 ppm
    - 启动时间: 3 ms
    - 相位噪声与抖动:
    - LVDS输出模式下,1.5 GHz载波时最大rms抖动为1.80 ps

    产品特点和优势


    - 灵活性: 支持任意频率定制,快速交货,通常只需1到5天,无需额外的前期费用(NRE)。
    - 宽频带支持: 能够满足从10 MHz到1.5 GHz的不同频率需求。
    - 小尺寸: 采用紧凑的封装形式,有助于节省空间并便于集成。
    - 高稳定性: 在广泛的温度范围内提供稳定的频率输出,可靠性高。
    - 兼容多种接口: 支持LVCMOS、LVDS和LVPECL输出,适用范围广。

    应用案例和使用建议


    ASGTX 温补晶体振荡器广泛应用于需要高精度定时信号的系统中,如以太网、WiMax、LTE基站等。对于要求高频率的本地振荡器(LO),传统的SAW振荡器仅能在固定频率下提供较弱的性能。相比之下,ASGTX 提供更宽泛的频率范围选择,同时具备良好的相位噪声和低抖动特性,适合在各种高精度应用中使用。
    建议使用时确保正确连接外部电压控制(Vc)引脚以调节振荡器频率,并根据实际需求选择合适的输出接口(LVCMOS、LVDS或LVPECL)。

    兼容性和支持


    - 兼容性: 可以与支持上述三种输出接口的其他电子设备轻松集成。
    - 支持: 提供全方位的技术支持,包括快速样品提供、技术支持热线及官网在线文档资源等。

    常见问题与解决方案


    1. Q: 如何选择合适的频率?
    - A: 依据具体的应用需求选择所需频率。例如,对于以太网应用,推荐选择100 MHz以上的频率。
    2. Q: 如何确保稳定性?
    - A: 确保电路设计符合产品手册的要求,并选择合适的工作环境温度范围。

    总结和推荐


    总体来看,ASGTX 温补晶体振荡器凭借其灵活的频率配置、快速的交货能力和出色的性能表现,在多种高精度应用中展现出显著的优势。特别是在低成本和小尺寸设计方面表现出色,是理想的选择。因此,强烈推荐该产品用于需要高性能、高稳定性的定时信号场合。

ASGTX-C-156.250MHZ-2-T参数

参数
调谐电压 0V~3.465V
推移 -
额定电流 -
最大工作电压 3.465V
二次谐波(典型值) -
功率 -
相位噪声 -
最小工作电压 3.135V
频率 156.25MHz
负载电容 15pF
长*宽*高 9mm*7mm*2.24mm
通用封装 SMD-6P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASGTX-C-156.250MHZ-2-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASGTX-C-156.250MHZ-2-T数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ASGTX-C-156.250MHZ-2-T ASGTX-C-156.250MHZ-2-T数据手册

ASGTX-C-156.250MHZ-2-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
