ABLNO-V-96.000MHZ-T

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.3V 3.135V 3.465V 15pF 96MHz 贴片安装 14.3mm*8.7mm*5.5mm
供应商型号: ABLNO-V-96.000MHZ-T
供应商: Master
标准整包数: 5

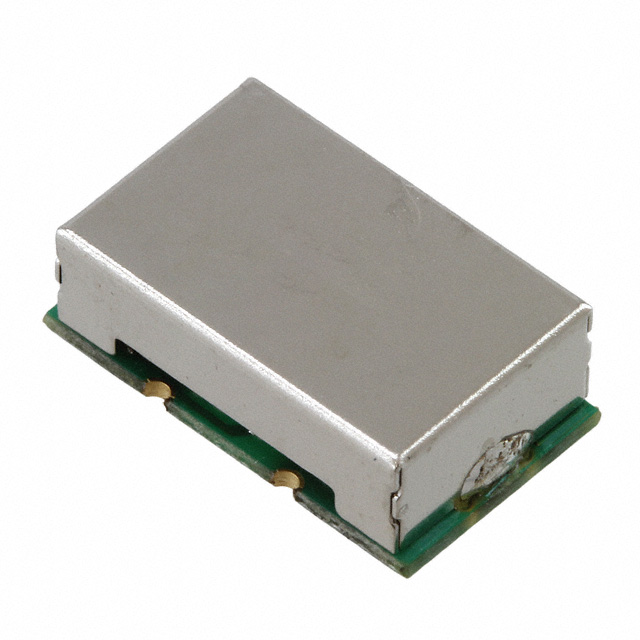

ABRACON 压控振荡器(VCO) ABLNO-V-96.000MHZ-T

ABLNO-V-96.000MHZ-T概述


    产品简介


    ABLNO是一款超低相位噪声晶体振荡器(XO)和压控晶体振荡器(VCXO),专为高精度应用设计。它具有极低的相位噪声、高稳定性和宽工作温度范围,适用于卫星调制解调通信系统、军用通信设备、高清电视等领域。此外,ABLNO还广泛应用于测试与测量仪器及超低抖动射频通信电路中。

    技术参数


    基本参数
    - 尺寸:14.3 x 8.7 x 5.5mm
    - 重量:不详
    - 封装方式:Tape & Reel(标准为1,000单位/盘)
    主要电气特性
    - 供电电压(Vdd):3.135 V 至 3.465 V
    - 输出频率范围:24.576 MHz 至 200.00 MHz
    - 电流消耗:
    - 50MHz ~ 99.999MHz:25mA
    - 100MHz ~ 149.999MHz:35mA
    - ≥ 150.00MHz:40mA
    - 输出负载:15pF
    - 输出信号:LVCMOS
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    相位噪声和抖动性能
    - 典型相位噪声(24.576 MHz 载波):
    - 10 Hz 偏移:-90 dBc/Hz
    - 100 Hz 偏移:-120 dBc/Hz
    - 10,000 Hz 偏移:-160 dBc/Hz
    - 典型相位噪声(100 MHz 载波):
    - 10 Hz 偏移:-88 dBc/Hz
    - 100 Hz 偏移:-118 dBc/Hz
    - 典型相位噪声(156.25 MHz 载波):
    - 10 Hz 偏移:-75 dBc/Hz
    - 典型相位噪声(200 MHz 载波):
    - 10 Hz 偏移:-75 dBc/Hz
    - RMS 抖动:0.125 ps(最大值)

    产品特点和优势


    - 超低相位噪声:具有典型的-162 dBc/Hz 相位噪声,这使其在高频信号源和精密测量应用中表现优异。
    - 宽工作温度范围:从-40°C 到 +85°C,确保在极端环境下依然保持高性能。
    - 高“Q”晶体技术:采用3rd Overtone Crystal Technology,保证了高稳定性。
    - 可定制频率:提供多种标准频率选项,也可以根据客户需求提供定制频率。

    应用案例和使用建议


    应用案例
    - 卫星通信:该产品被用于卫星调制解调器通信系统,提供超低相位噪声和高稳定性,从而保证信号传输的可靠性。
    - 军用通信:适合于军用通信设备,由于其宽工作温度范围和高稳定性,能够在恶劣环境中稳定工作。
    - 高清电视:在视频处理系统中,提供了出色的信号质量,避免因相位噪声引起的信号干扰。
    - 测试与测量:作为精密仪器的一部分,可以提供高度准确的时间基准。
    使用建议
    - 安装注意事项:由于产品对静电敏感,在焊接过程中需采取适当的防静电措施。
    - 散热管理:建议在较高电流负载下使用时注意散热管理,以确保长时间稳定运行。
    - 频率调整:如果需要调整频率,请确保控制电压范围在0.0 V至3.3 V之间,并且根据需要选择合适的固定或压控选项。

    兼容性和支持


    - 兼容性:ABLNO是标准封装的电子元件,可以方便地集成到各种电路板设计中。此外,与大多数工业标准信号接口兼容。
    - 支持与维护:Abracon公司提供ISO9001-2015认证的质量管理体系,确保产品质量和长期技术支持。客户可以通过官方网站获取更多销售条款和服务信息。

    常见问题与解决方案


    - 问题1:如何防止产品损坏?
    - 解决办法:采取适当的防静电措施,如佩戴防静电手环,避免直接用手触摸引脚。
    - 问题2:产品在高电流负载下的温度会升高吗?
    - 解决办法:在高电流负载情况下,建议采取有效的散热措施,例如增加散热片或风扇以降低工作温度。
    - 问题3:能否进行频率微调?
    - 解决办法:产品支持通过外部控制电压进行频率微调,控制电压范围为0.0 V至3.3 V。具体微调效果需根据实际需求进行验证。

    总结和推荐


    综上所述,ABLNO超低相位噪声晶体振荡器(XO)和压控晶体振荡器(VCXO)凭借其卓越的性能、广泛的适用性和稳定的品质,成为高精度应用的理想选择。其超低相位噪声、高稳定性和宽工作温度范围使得它特别适合卫星通信、军用通信、高清电视和其他需要精确时钟信号的应用场合。总体而言,我们强烈推荐此产品给那些对性能要求较高的应用项目。

ABLNO-V-96.000MHZ-T参数

参数
频率 96MHz
额定电流 -
二次谐波(典型值) -
功率 -
最大工作电压 3.465V
最小工作电压 3.135V
负载电容 15pF
相位噪声 -
调谐电压 0V~3.3V
推移 -
长*宽*高 14.3mm*8.7mm*5.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ABLNO-V-96.000MHZ-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABLNO-V-96.000MHZ-T数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ABLNO-V-96.000MHZ-T ABLNO-V-96.000MHZ-T数据手册

ABLNO-V-96.000MHZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 26.6941 ¥ 239.7064
50+ $ 25.4466 ¥ 225.0529
100+ $ 25.0668 ¥ 221.6939
250+ $ 13.2297 ¥ 117.0051
500+ $ 9.0941 ¥ 80.4293
750+ $ 8.9148 ¥ 78.8431
1000+ $ 8.9148 ¥ 78.8431
库存: 195
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 1198.53
