ASGTX-D-491.250MHZ-2

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 0V~3.465V 3.135V 3.465V 15pF 491.25MHz SMD-6P 贴片安装 9mm*7mm*2.24mm
供应商型号: SYE-ASGTX-D-491.250MHZ-2
供应商: 海外现货
标准整包数: 1

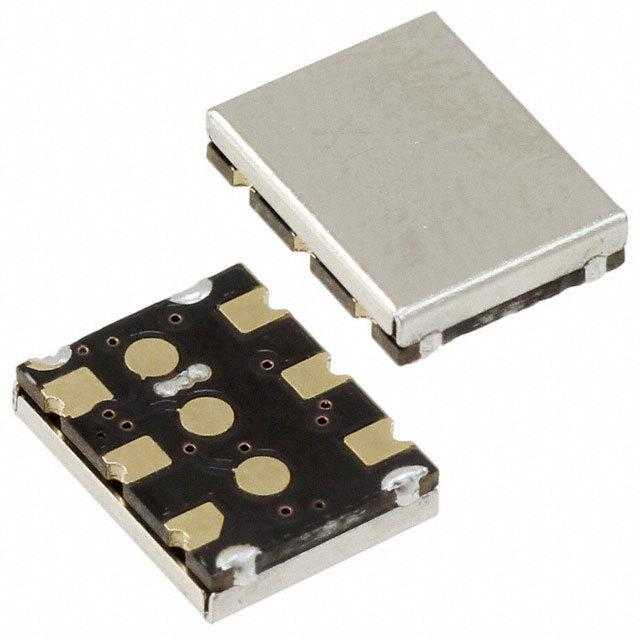

ABRACON 压控振荡器(VCO) ASGTX-D-491.250MHZ-2

ASGTX-D-491.250MHZ-2概述

    ASGTX 配置型高性能表面贴装晶体振荡器

    产品简介


    ASGTX 系列是阿布拉康公司(Abracon Corporation)设计和制造的可配置高精度温度补偿晶体振荡器(TCXO)和压控温度补偿晶体振荡器(VCTCXO)。这些设备主要用于通信领域的多种应用,包括以太网、WiMax、LTE基站、CATV、局域网(LAN)、点对点通信网络等。ASGTX 支持不同类型的输出信号,如LVCMOS、LVDS和LVPECL,频率范围广泛,能够满足各种高精度计时需求。

    技术参数


    - 尺寸:9.0 x 7.0 x 2.24 mm
    - 重量:0.3克
    - 认证:ISO9001:2008 认证,符合 Pb Free 和 RoHS 标准
    - 频率范围:LVCMOS: 10MHz 至 250MHz,LVDS: 10MHz 至 1.50GHz,LVPECL: 10MHz 至 1.50GHz
    - 输出逻辑电平:
    - LVCMOS:VOH ≥ 0.9Vdd, VOL ≤ 0.1Vdd
    - LVDS:VOH = Vdd-1.03V, VOL = Vdd-1.85V
    - LVPECL:VOH = Vdd-1.03V, VOL = Vdd-1.85V
    - 稳定性:-30°C至+70°C ±1.00 ppm,-40°C至+85°C ±2.00 ppm
    - 电源电压:3.135V 至 3.465V
    - 启动时间:≤3ms
    - 相位噪声与抖动:
    - 12kHz 至 20MHz 频带内:1.80 ps(最大)
    - 12kHz 至 5MHz 频带内:992 fs(LVDS 10MHz)

    产品特点和优势


    - 灵活的频率选择:支持任意频率范围,无需支付高额的NRE费用,也不需要长时间的生产周期。
    - 快速供货:1-5天快速交货,对于低到中等年产量的需求尤为方便。
    - 多样的输出模式:支持LVCMOS、LVDS和LVPECL三种输出模式,可根据不同的应用需求进行选择。
    - 高集成度:紧凑的小型封装(9.0 x 7.0 x 2.24 mm),非常适合现代电子设备的紧凑设计要求。
    - 优异的稳定性:在广泛的温度范围内提供极高的频率稳定度,适用于高精度计时应用。

    应用案例和使用建议


    ASGTX 振荡器广泛应用于高速通信系统,如40G和100G以太网、WiMax、LTE基站等。例如,在一个无线通信系统中,如果需要100MHz的高精度频率信号,可以使用ASGTX进行配置并快速交货。在实际使用过程中,建议遵循手册中的连接指南,并确保电路板上的滤波和接地设计得当,以减少外部干扰,从而保证最佳性能。

    兼容性和支持


    - 兼容性:ASGTX 系列可以轻松与现有的电路板设计集成,兼容多数现有系统。
    - 支持:阿布拉康公司提供全面的技术支持和售后服务,确保客户能够充分利用产品的性能和功能。

    常见问题与解决方案


    - 问题一:如何配置特定频率?
    - 解答:通过向供应商提供所需的频率值,供应商将为您定制配置,并在短时间内发货。

    - 问题二:如何处理启动时的不稳定现象?
    - 解答:确保供电电压稳定且电源电阻合适,建议采用外部滤波电容进行改善。

    总结和推荐


    ASGTX 配置型高精度表面贴装晶体振荡器是一款非常出色的器件,适用于各种高精度计时需求。它具有灵活性高、供货迅速、性能稳定等诸多优点,适合于需要快速原型制作和灵活定制的项目。强烈推荐给需要高精度计时信号的工程师和设计师。

ASGTX-D-491.250MHZ-2参数

参数
调谐电压 0V~3.465V
最大工作电压 3.465V
二次谐波(典型值) -
推移 -
功率 -
负载电容 15pF
额定电流 -
最小工作电压 3.135V
频率 491.25MHz
相位噪声 -
长*宽*高 9mm*7mm*2.24mm
通用封装 SMD-6P
安装方式 贴片安装
零件状态 在售

ASGTX-D-491.250MHZ-2厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASGTX-D-491.250MHZ-2数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ASGTX-D-491.250MHZ-2 ASGTX-D-491.250MHZ-2数据手册

ASGTX-D-491.250MHZ-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
