首页  >  产品百科  >  AST3TQ53-V-25.000MHZ-1-SW-T5

AST3TQ53-V-25.000MHZ-1-SW-T5

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 500mV~2.5V 3.135V 3.465V 10pF 25MHz 贴片安装 5.2mm*3.4mm*1.6mm
供应商型号: SYE-AST3TQ53-V-25.000MHZ-1-SW-T5
供应商: 海外现货
标准整包数: 1

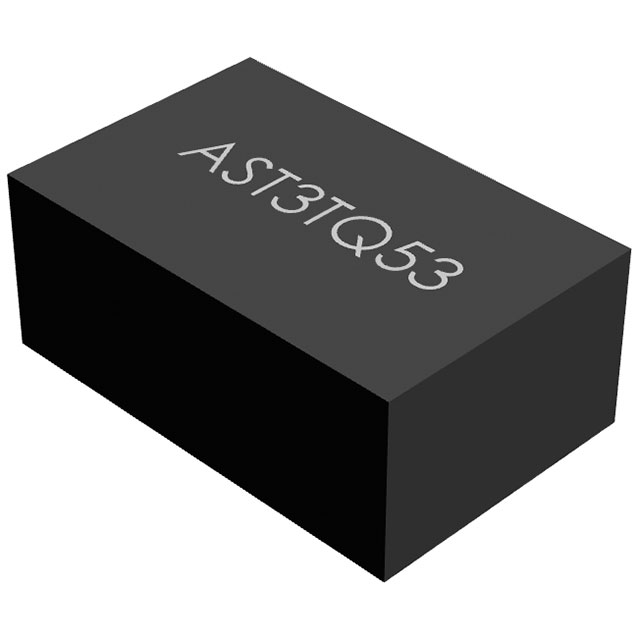

ABRACON 压控振荡器(VCO) AST3TQ53-V-25.000MHZ-1-SW-T5

AST3TQ53-V-25.000MHZ-1-SW-T5概述

    AST3TQ53 精密表面贴装温补晶体振荡器 (TCXO/VCTCXO)

    产品简介


    AST3TQ53 是一款由 Abracoon 提供的精密表面贴装温补晶体振荡器(Temperature Compensated Crystal Oscillator / Voltage Controlled Temperature Compensated Crystal Oscillator)。该产品采用5.0 x 3.2 x 2.0毫米的小型封装,具有高精度和可靠性,广泛应用于通信硬件、WiMax、LTE基站、CATV网络、GPS跟踪系统以及测量仪器等多个领域。

    技术参数


    以下是 AST3TQ53 的技术规格和性能参数:
    - 尺寸:5.0 x 3.2 x 2.0毫米
    - 存储温度范围:-55°C 到 +125°C
    - 供电电压:-0.5V 至 6V
    - 控制电压:0V 至 3V
    - ESD敏感性:符合HBM/CDM/MM(4kV/2kV/200V)
    - 频率范围:10 MHz 至 40 MHz
    - 初始频率偏差:±0.5 ppm(@+25°C)
    - 频率稳定性:
    - -40°C 到 +85°C:±50 ppb、±100 ppb、±280 ppb
    - 老化率:
    - 第一年:±1.0 ppm
    - 二十年:±3.0至±4.6 ppm
    - 输出电压:2.4V(LVCMOS 输出负载为15pF时)
    - 低电平电压:0.4V(LVCMOS 输出负载为15pF时)
    - 负载电容:10 kΩ//10 pF(削波正弦波输出)

    产品特点和优势


    AST3TQ53 具备以下几个显著的特点和优势:
    1. 高精度频率:初始频率偏差低至±0.5 ppm,确保在不同环境下的稳定表现。
    2. 广泛的频率选择:支持多种标准频率,满足不同应用需求。
    3. 卓越的稳定性:能够在-40°C到+85°C范围内保持出色的频率稳定性。
    4. 低相位噪声:表现出色的相位噪声水平,保证信号的纯净度。
    5. 低功耗:典型供电电流为6.0mA(无负载状态)。

    应用案例和使用建议


    AST3TQ53 可用于多个应用领域,例如:
    - 无线通信:如WiMax、LTE基站、CATV网络等。
    - 定位系统:如GPS跟踪系统,提供精确的时间参考。
    - 测试设备:用于各种通信和测量仪器的频率参考。
    在使用过程中,建议:
    - 确保电源电压和控制电压在规定范围内。
    - 注意环境温度对频率稳定性的影响,特别是在极端温度条件下使用。
    - 在焊接过程中遵守推荐的回流焊曲线,确保良好的电气连接。

    兼容性和支持


    - 兼容性:AST3TQ53 支持与各类主流通信设备和测试仪器的接口兼容。
    - 支持服务:厂商提供全面的技术支持和售后服务,客户可通过官网或电话获取更多信息。

    常见问题与解决方案


    以下是使用过程中可能遇到的一些常见问题及其解决办法:
    1. 频率不稳定:检查供电电压是否符合要求;若温度影响大,考虑增加外部温度补偿电路。
    2. 输出信号质量差:确认输出负载电容是否匹配;检查是否有外部干扰源。
    3. 老化速率过快:定期进行老化测试并根据结果调整维护计划。

    总结和推荐


    总体而言,AST3TQ53是一款高性能、多功能且易于集成的表面贴装温补晶体振荡器。它适用于各种高精度频率要求的应用场合。鉴于其卓越的性能和可靠的品质,我们强烈推荐该产品给需要高精度频率源的设计工程师和系统集成商。

AST3TQ53-V-25.000MHZ-1-SW-T5参数

参数
功率 -
相位噪声 -
二次谐波(典型值) -
负载电容 10pF
额定电流 -
调谐电压 500mV~2.5V
最大工作电压 3.465V
最小工作电压 3.135V
推移 -
频率 25MHz
长*宽*高 5.2mm*3.4mm*1.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AST3TQ53-V-25.000MHZ-1-SW-T5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ53-V-25.000MHZ-1-SW-T5数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON AST3TQ53-V-25.000MHZ-1-SW-T5 AST3TQ53-V-25.000MHZ-1-SW-T5数据手册

AST3TQ53-V-25.000MHZ-1-SW-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
