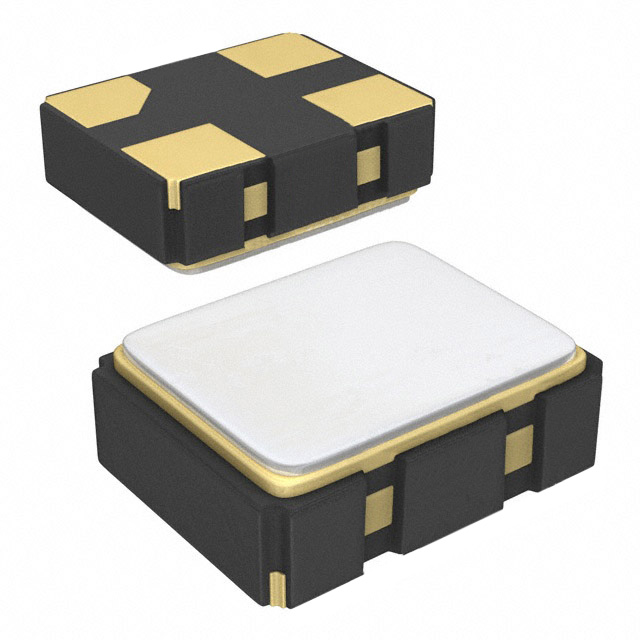

ASVTX-12-A-38.400MHZ-H10-T3

产品分类: 压控振荡器(VCO)
厂牌: ABRACON
产品描述: 38.4MHz 贴片安装 2.5mm*2mm*800μm
供应商型号: 535-ASVTX-12-A-38.400MHZ-H10-T3TR-ND
供应商: Digi-Key
标准整包数: 3000
ABRACON 压控振荡器(VCO) ASVTX-12-A-38.400MHZ-H10-T3

ASVTX-12-A-38.400MHZ-H10-T3概述


    产品简介


    本产品名为ASVTX-12和ASTX-12,是一种超微型表面贴装晶体振荡器(VC/TCXO),适用于各种便携式和移动通信设备。这些设备包括蜂窝电话、标准振荡器、移动通信设备、便携式无线电设备、个人数字助理(PDAs)和便携式音乐播放器等。ASVTX-12型号具有电压控制功能,适合与锁相环(PLL)电路配套使用。其尺寸仅为2.5mm x 2.0mm x 0.8mm,具备超小型和低高度的特点。

    技术参数


    - 频率范围:13MHz, 16.368MHz, 16.369MHz, 19.2MHz, 26MHz, 38.4MHz, 40MHz, 52MHz
    - 工作温度范围:-30°C 至 +85°C
    - 频率稳定性:∆f/f0 vs +25°C, Vcon=1.4V:±2.0ppm
    - 负载变化:±0.2ppm (ZL±10%)
    - 控制电压范围(仅ASVTX-12):+0.4V至+2.4V
    - 供电电压范围:
    - Option A:+2.85V至+3.15V
    - Option B:+2.66V至+2.94V
    - Option C:+1.71V至+1.89V
    - Option D:+3.135V至+3.465V
    - 老化率(第一年@+25°C±2°C):±1.0ppm
    - 供电电流(典型值):
    - 13MHz ≤ Fo < 26MHz:2.0mA
    - 26MHz ≤ Fo ≤ 52MHz:2.5mA
    - 相位噪声:
    - 载波100Hz偏移:-115dBc/Hz至-100dBc/Hz
    - 载波1kHz偏移:-135dBc/Hz至-125dBc/Hz
    - 载波10kHz偏移:-150dBc/Hz至-140dBc/Hz

    产品特点和优势


    - 超小型和低高度:2.5mm x 2.0mm x 0.8mm,特别适合空间受限的应用场合。
    - 低电流消耗:典型的电流消耗仅为2.5mA。
    - 适用于RoHS再流焊工艺:符合无铅环保要求,便于自动化生产。
    - 低相位噪声:优异的频率稳定性和低相位噪声特性使其在无线通信系统中表现出色。
    - 电压控制功能:适合用于需要精确频率调整的场合,如锁相环电路。

    应用案例和使用建议


    这些振荡器广泛应用于移动通信设备、个人数字助理(PDAs)和便携式音乐播放器等设备中。在实际使用过程中,用户可以根据具体的应用需求选择不同的供电电压选项。例如,在某些设备中,供电电压范围可能需要选择更低电压的Option C(+1.71V至+1.89V)。此外,为了获得最佳性能,推荐使用电容滤波器连接特定引脚。例如,ASVTX-12需要在第6针和第3针之间放置一个0.01μF的旁路电容器,并在第4针上放置一个0.1μF的交流耦合电容器。

    兼容性和支持


    这些产品具有出色的兼容性,可以与多种电子设备和电路板无缝集成。制造商提供了详细的技术支持和维护信息,确保客户能够充分利用其优势。对于需要高可靠性或极端工作环境的应用,书面授权是必需的。更多详情请联系制造商Abracon LLC获取更多信息。

    常见问题与解决方案


    - 问题1:在使用过程中出现振荡器输出不稳定的情况。
    - 解决方案:检查旁路电容器是否正确连接并确认电容器的值。推荐使用0.01μF的旁路电容器。

    - 问题2:供电电压不匹配。
    - 解决方案:确认设备的实际供电电压并选择合适的电压选项。如有疑问,请联系制造商咨询。

    - 问题3:环境温度变化导致频率不稳定。
    - 解决方案:选择频率稳定性更高的选项,并在设计时考虑温控措施。

    总结和推荐


    总体而言,ASVTX-12和ASTX-12是性能优越且应用广泛的晶体振荡器。它们具备出色的频率稳定性和低相位噪声,非常适合于移动通信、便携式设备等领域。此外,其超小型和低高度的设计以及符合RoHS标准的材料使其成为现代电子产品中的理想选择。我们强烈推荐这些振荡器给寻求高性能和可靠性的工程师和技术人员。
    如果您有任何疑问或需要进一步的技术支持,请随时联系Abracon LLC。

ASVTX-12-A-38.400MHZ-H10-T3参数

参数
二次谐波(典型值) -
相位噪声 -
频率 38.4MHz
额定电流 -
最大工作电压 -
负载电容 -
最小工作电压 -
推移 -
调谐电压 -
功率 -
长*宽*高 2.5mm*2mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASVTX-12-A-38.400MHZ-H10-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASVTX-12-A-38.400MHZ-H10-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 压控振荡器(VCO) ABRACON ASVTX-12-A-38.400MHZ-H10-T3 ASVTX-12-A-38.400MHZ-H10-T3数据手册

ASVTX-12-A-38.400MHZ-H10-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 3.0362 ¥ 25.4095
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 76228.5
