009155003852006

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 2mm 1 3 铍 410nm 金 贴片安装
供应商型号: 2580653
供应商: element14
标准整包数: 1000

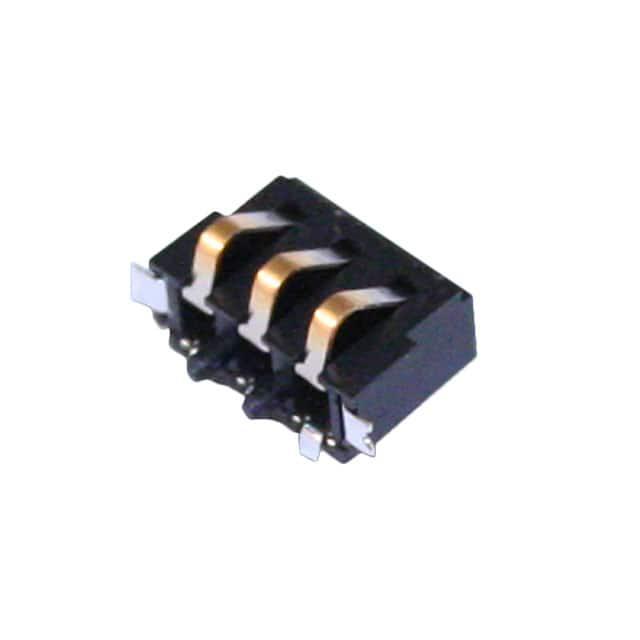

AVX 矩形连接器 - 弹簧式 009155003852006

009155003852006概述


    产品简介


    KYOCERA AVX 的 9155 系列电池连接器是一系列专为各种应用而设计的特种连接器。这些连接器主要应用于手持设备、医疗电子、工业设备和互联网设备等领域。它们提供可靠的电力传输和信号传递功能,具有高耐久性和稳定性。

    技术参数


    - 型号: 9155-800 系列
    - 接口类型: 垂直插拔型
    - 接头间距: 2.0mm
    - 额定电流: 2-4pin 时为 2.0A;5-8pin 时为 1.5A
    - 额定电压: 125V AC 或 直流等效
    - 工作温度范围: -40°C 至 +125°C
    - 储存温度范围: -40°C 至 +70°C
    - 绝缘材料: 玻璃填充尼龙 46;UL94V0
    - 接触材料: 铍铜
    - 镀层: 镍下镀金,锡尾
    - 耐用性: 5000 次插拔循环

    产品特点和优势


    - 高可靠性和耐用性: 采用镀金铍铜接触点,在严苛环境下也能保持良好的电气和机械性能,可支持高达 5000 次插拔循环。
    - 独特的接触几何形状: 允许垂直插入插拔模块,避免了因插入角度不当而导致的用户损坏。
    - 塑料定位销和表面贴装锚定片: 在恶劣条件下增强了连接器的机械稳定性。
    - 防刮设计: 接触尖端设有防刮保护,防止在插入过程中刮伤。

    应用案例和使用建议


    应用案例
    - 手持/便携式设备: 用于设备的对接或充电站充电。
    - 患者监测和便携式医疗设备: 保证设备在医疗环境中的稳定运行。
    - 工业设备: 需要可插拔或编程模块的应用。
    - 互联网设备: 需要电池备份的设备。
    使用建议
    - 环境温度: 请确保设备工作温度在 -40°C 至 +125°C 范围内,避免过热或过冷导致的失效。
    - 安装: 推荐在垂直方向进行插入操作,并且使用塑料定位销来提高机械稳定性。
    - 维护: 定期检查连接器是否有物理损伤,并清洁连接部位以确保良好的电气接触。

    兼容性和支持


    - 兼容性: 本系列产品与标准电池连接器兼容,适用于多种不同规格的手持设备。
    - 支持: KYOCERA AVX 提供详尽的产品规格和应用指南(参见 201-01-204 和 201-01-205),并提供相应的技术支持。

    常见问题与解决方案


    1. 问题: 插入连接器时,为什么会有明显的噪音?
    - 解决方案: 可能是接触点没有对齐,重新调整并确保完全插入。

    2. 问题: 设备无法正常充电,可能是什么原因?
    - 解决方案: 检查连接器是否有物理损伤,如弯曲或损坏的接触点,并确保正确的插拔方向。

    3. 问题: 连接器在长时间使用后失去性能,怎么办?
    - 解决方案: 定期清理接触区域,并确保无污垢或腐蚀物。如果仍有问题,联系技术支持进行进一步诊断。

    总结和推荐


    综上所述,KYOCERA AVX 的 9155 系列电池连接器是一款高性能、高可靠性的产品,适用于广泛的工业和消费类应用。其独特的设计和优异的耐用性使其在市场上具备强大的竞争力。我们强烈推荐此产品给需要高可靠性连接器的应用场景。

009155003852006参数

参数
触头镀层厚度 410nm
类型 Battery Contact
间距 2mm
材料
排数 1
触头镀层
触头数量 3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

009155003852006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155003852006数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155003852006 009155003852006数据手册

009155003852006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.93
2000+ ¥ 5.56
3000+ ¥ 5.37
5000+ ¥ 5.19
10000+ ¥ 4.93
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 5930
