009188004012062

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Compression Contact,Non-Gendered 1mm 1 4 250nm 金 贴片安装 5.2mm(长度)*3mm(高度)
供应商型号: 478-5490-2-ND
供应商: Digi-Key
标准整包数: 2000

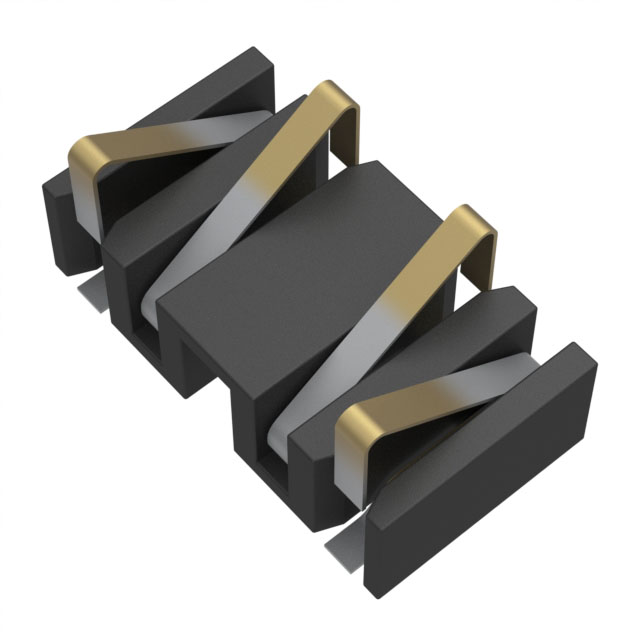

AVX 矩形连接器 - 弹簧式 009188004012062

009188004012062概述

    CONNECT Staggered Stacker: BTB INTER 00-9188 技术手册

    产品简介


    CONNECT Staggered Stacker: BTB INTER 00-9188 是一种一体式连接器,专为高效低成本地连接两块印刷电路板(PCBs)而设计。此系列包含多种型号,提供4、6和8个交错触点以适应不同高度的堆叠(1.1mm至2.1mm)。该连接器适合表面贴装技术(SMT),并采用卷带包装,便于自动化生产和组装。

    技术参数


    - 电气参数
    - 电流额定值:1安培/接触点
    - 电压额定值:125伏特
    - 环境参数
    - 工作温度范围:-55°C至+125°C
    - 机械参数
    - 绝缘材料:耐高温塑料,UL94 HB级,颜色为黑色
    - 接触材料:铍铜
    - 镀层:镍底层,选择性金镀层(0.25μm)在接触头部,纯锡镀层(2.0至4.0μm)在接触尾部
    - 耐久性:50个周期

    产品特点和优势


    - 单体连接器:无需配对半组件,减少装配时间,简化库存管理。
    - 非平行对接:由于独特的接触设计,允许非平行的接合方式。
    - 误差累积控制:有助于减少系统内的误差累积。

    应用案例和使用建议


    - 应用领域
    - 手机
    - 扫描仪
    - 收音机
    - 医疗诊断设备
    - 安全装置
    - 使用建议
    - 确保在组装前检查所有组件的完整性。
    - 使用适当的焊接工具和参数进行焊接。
    - 在多用途PCB上布局时,注意不同型号之间的差异以避免错误安装。

    兼容性和支持


    - 兼容性
    - 适用于标准表面贴装技术(SMT)PCB。
    - 与多种厚度的PCB兼容,适合不同应用需求。
    - 支持
    - 厂商提供详尽的技术文档和支持服务。
    - 咨询厂商获取更深入的技术细节和故障排除指南。

    常见问题与解决方案


    - 问题1: 连接不稳定。
    - 解决方案: 检查焊接质量,确保所有触点都正确焊接到位。
    - 问题2: 温度过高。
    - 解决方案: 确保良好的散热设计,并使用符合规格的焊接工艺。
    - 问题3: 高度不匹配。
    - 解决方案: 根据所需的高度选择正确的型号。

    总结和推荐


    总结:CONNECT Staggered Stacker: BTB INTER 00-9188 是一款高可靠性的连接器,特别适用于需要高效低成本连接的场合。它不仅具有优异的电气性能和机械特性,还具备出色的兼容性和广泛的适用性。
    推荐:我们强烈推荐这款连接器用于各种电子设备中,特别是那些需要高效连接和组装的场合。其独特的设计和多功能性使其成为市场上极具竞争力的产品之一。

009188004012062参数

参数
材料 -
排数 1
触头镀层
触头数量 4
触头镀层厚度 250nm
类型 Compression Contact,Non-Gendered
间距 1mm
长*宽*高 5.2mm(长度)*3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009188004012062厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009188004012062数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009188004012062 009188004012062数据手册

009188004012062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.6121 ¥ 5.1226
4000+ $ 0.5829 ¥ 4.8781
6000+ $ 0.5665 ¥ 4.7407
10000+ $ 0.5464 ¥ 4.573
14000+ $ 0.5336 ¥ 4.4658
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 10245.2
