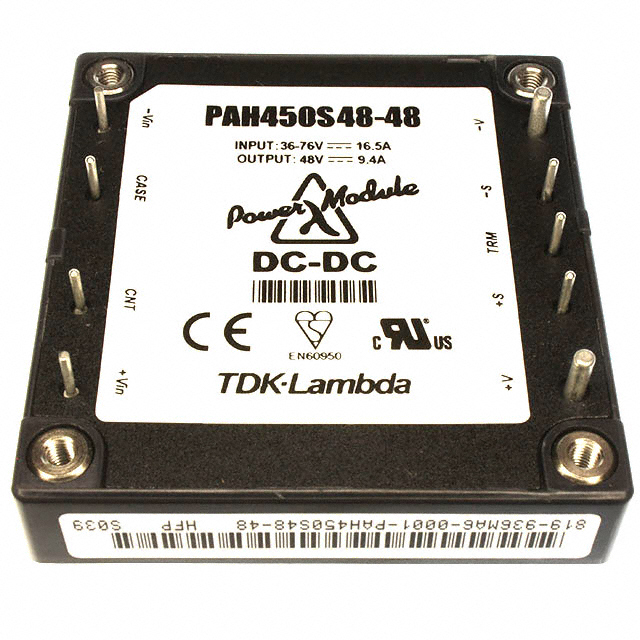

PAH450S48-48

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OVP 451W 9.4A 48V 1 76V 36V HALF-BRICK 通孔安装
供应商型号: SG-PAH450S48-48
供应商: 国内现货
标准整包数: 1
TDK-LAMBDA DC-DC模块 PAH450S48-48

PAH450S48-48概述

    PAH300-450 Series 电子元器件技术手册

    1. 产品简介


    PAH300-450 系列是一系列高性能的半砖型DC-DC转换器,适用于多种工业和通信应用。它们提供标准的半砖封装尺寸,能够适应广泛的输入电压范围(18-36 VDC 或 36-76 VDC),并具有稳定的输出电压选择(12V, 28V, 48V)。这些转换器特别适合需要高效率和紧凑设计的应用场合。

    2. 技术参数


    - 输入电压范围:18-36 VDC 或 36-76 VDC
    - 输出电压:12V (29A), 28V (12.5A), 48V (7.3A)
    - 最大输出功率:300W 至 450W
    - 最大输入电流:6.8-17.4A(型号依赖)
    - 输出电压调整范围:12V (7.2-13.2V), 28V (16.8-33V), 48V (28.8-57.6V)
    - 效率:最高可达92%
    - 纹波和噪声:200mV(12V), 280mV(28V), 480mV(48V)
    - 过载保护:105%-140%,自动恢复
    - 过压保护:115%-145%
    - 工作温度范围:-40°C 到 +100°C
    - 存储温度范围:-40°C 到 +100°C
    - 隔离电压:输入到输出及基板1500VDC,输出到基板500VDC
    - 重量:约110g
    - 外形尺寸:61x12.7x57.9mm(宽x高x深)

    3. 产品特点和优势


    PAH300-450 系列的显著特点包括:
    - 标准半砖封装:易于集成到现有系统中。
    - 高效能:最高效率达到92%,确保长时间稳定运行。
    - 低轮廓设计:高度仅12.7mm,节省空间。
    - 远程控制和感测:通过远程开关和远程感测功能实现灵活控制。
    - 严格的电气特性:具备优秀的线性调节能力和负载调节能力。
    - 广泛的工作温度范围:适应严苛的工业环境。

    4. 应用案例和使用建议


    - 应用案例:适用于通信设备、工业控制系统、医疗设备和航空航天设备等。
    - 使用建议:
    - 散热管理:由于这些转换器是通过传导冷却的,确保散热片正确安装以避免过热。
    - 远程控制:使用正确的逻辑电平(高=开,低=关)来激活电源模块。
    - 电压调整:根据需求适当调整输出电压,确保系统稳定运行。

    5. 兼容性和支持


    - 兼容性:这些转换器与多种系统兼容,可作为现有系统的直接替换品。
    - 支持:制造商提供详尽的技术文档和支持服务,包括安装手册和应用指南。

    6. 常见问题与解决方案


    - 问题1:纹波和噪声超出预期值。
    - 解决方案:检查电源布局和接地情况,确保良好的EMI滤波。
    - 问题2:电源无法启动。
    - 解决方案:确认输入电压在规定范围内,检查连接是否牢固。
    - 问题3:温度过高。
    - 解决方案:确保正确的散热措施,检查散热片是否正确安装。

    7. 总结和推荐


    综上所述,PAH300-450 系列以其高效的转换性能、紧凑的设计和广泛的适用性成为市场上的一颗璀璨明星。其出色的电气特性和可靠性使其非常适合各种高要求的应用场合。我们强烈推荐这一系列产品给所有寻求高性能DC-DC转换解决方案的专业人士。

PAH450S48-48参数

参数
最大容性负载 -
输出电压组数 1
散热方式 -
输出总功率 451W
转换效率 -
输入电压最小值 36V
输出方式 -
类型 -
输入电压最大值 76V
开关频率 -
特性 Remote On/Off,OCP,OVP
输出电流最大值 9.4A
输出电压 48V
通用封装 HALF-BRICK
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

PAH450S48-48厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

PAH450S48-48数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA PAH450S48-48 PAH450S48-48数据手册

PAH450S48-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
