I7C2W020A120V-003-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Enable,Active Low 20A 8V~24V 36V 9V~36V(DC) 通孔安装
供应商型号: 3702552
供应商: 海外现货
标准整包数: 1

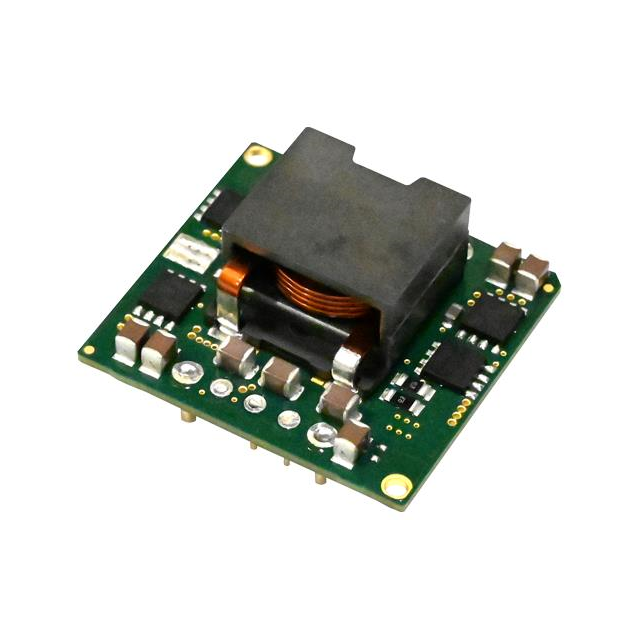

TDK-LAMBDA DC-DC模块 I7C2W020A120V-003-R

I7C2W020A120V-003-R概述


    产品简介


    i7C系列非隔离升降压直流-直流转换器 是一款专为高效电源转换而设计的产品,适用于从单输出12V、24V或48V交流-直流电源生成额外的直流输出电压轨,功率可达300W。这款转换器通过接受非常宽的直流输入电压范围(9至36V或9至53V),并提供广泛的输出调整范围(5至28V、8至24V或9.6至48V),可以满足多种应用需求。此外,它有三种机械配置选项:低轮廓开放式框架、带基板构造以利于传导冷却,或内置散热片以实现自然对流或强制空气冷却。

    技术参数


    | 参数 | 值 |

    | 输入电压范围(Vdc) | 9至36V或9至53V |
    | 输入电流(最大值)(A) | 25或30 |
    | 待机电流(典型值)(mA) | 0.25 |
    | 空载输入电流(典型值)(mA)| 5.0 |
    | 转换效率(%) | 91至96%或93至97%或94至97% |
    | 安全认证 | IEC/EN/UL/CSA/EN62368-1, 60950-1, CE Mark和UKCA Mark |
    | 输出电压调整范围(V) | 5至28V、8至24V或9.6至48V |
    | 开关频率(kHz) | 250 |
    | 线性调节率(%) | 0.8 |
    | 负载调节率(%) | 0.8至0.5 |
    | 远程感测 | 支持 |
    | 过电流保护阈值(A) | 15至26 |
    | 工作温度范围(°C) | -40至125°C |
    | 存储温度范围(°C) | -55至125°C |
    | 最大海拔高度(m) | 2000 |

    产品特点和优势


    1. 高功率密度:仅需很小的电路板面积即可实现高达300W的输出功率。
    2. 高效率:最高可达到97%,降低功耗。
    3. 宽输入和输出电压范围:满足不同应用的需求。
    4. 易于冷却:在系统中易于散热。
    5. 低成本:性价比高,适用于各种应用场景。
    6. 宽范围的输出电流调整:可以适应不同的负载需求。
    7. 低组件数量:减少外部组件,简化设计和制造过程。

    应用案例和使用建议


    应用案例:
    i7C系列转换器广泛应用于工业自动化、医疗设备、通信设备和数据中心等领域。例如,在通信基站中,这些转换器可以用于将基站的直流电源转换成各种所需的电压水平,满足设备的电力需求。
    使用建议:
    1. Cin/Cout电容:应尽可能靠近i7C模块连接,以有效抑制高频噪声。
    2. Vin(-)和Vout(-):应连接到铜质接地层以保证良好的接地效果。
    3. TRIM电阻:应尽可能靠近i7C模块连接,确保准确的输出电压调整。
    4. SYNC引脚:未使用时应连接到GND。
    5. 外部RC滤波器:可能需要用于电流监测。
    6. 电流限制TRIM电阻:也应尽可能靠近i7C模块连接,确保电流限制的准确性。

    兼容性和支持


    i7C系列转换器支持与其他电子元器件的兼容,特别是其他标准的直流电源和相关设备。厂商提供了丰富的技术支持和维护服务,用户可以通过联系技术支持获取更多帮助。

    常见问题与解决方案


    1. 问题:转换器无法正常启动。
    解决方案:检查输入电压是否在规定范围内,并确保所有连接正确无误。

    2. 问题:输出电压不稳定。
    解决方案:确认输出电容的选择和连接位置是否符合要求,必要时添加外部RC滤波器。
    3. 问题:过热问题。
    解决方案:确保适当的散热措施,如使用散热片或增加风扇辅助冷却。

    总结和推荐


    总结:
    i7C系列非隔离升降压直流-直流转换器以其高效、高功率密度、宽输入输出电压范围和低组件数量的特点,为多种应用场景提供了可靠的电源解决方案。其优异的性能使其成为工业自动化、医疗设备、通信设备和数据中心等领域的理想选择。
    推荐:
    强烈推荐使用i7C系列转换器,特别是在需要高效率、高功率密度和广泛输入输出电压范围的应用场景中。其卓越的性能和广泛的支持将确保用户获得最佳体验。

I7C2W020A120V-003-R参数

参数
类型 -
输出电压 8V~24V
特性 Enable,Active Low
输入电压最大值 36V
输出电流最大值 20A
开关频率 -
输出总功率 -
输出电压组数 -
输入电压最小值 9V~36V(DC)
散热方式 -
转换效率 -
最大容性负载 -
输出方式 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

I7C2W020A120V-003-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

I7C2W020A120V-003-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA I7C2W020A120V-003-R I7C2W020A120V-003-R数据手册

I7C2W020A120V-003-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
