首页  >  产品百科  >  GQA2W024A050V-0P7-R

GQA2W024A050V-0P7-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OVP 120W 24A 5V 1 36V 9V Fixed 通孔安装 60.6mm*49.5mm*12.7mm
供应商型号: SG-GQA2W024A050V-0P7-R
供应商: 国内现货
标准整包数: 1

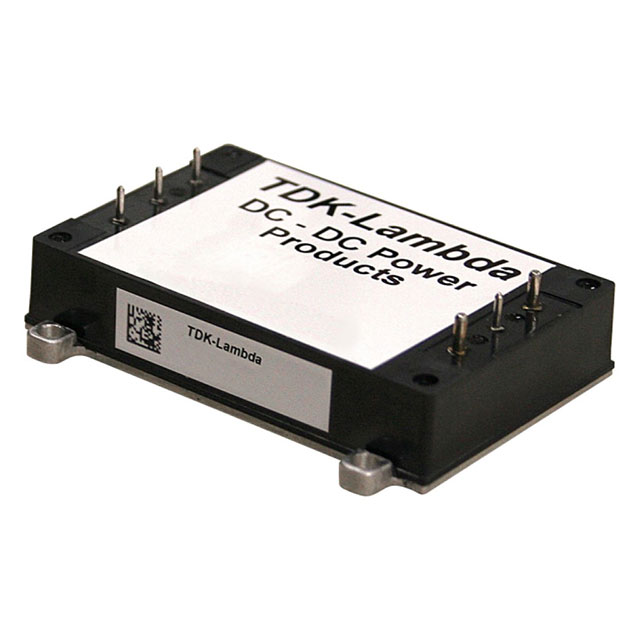

TDK-LAMBDA DC-DC模块 GQA2W024A050V-0P7-R

GQA2W024A050V-0P7-R概述

    GQA120 Series:高效工业级DC-DC转换器

    产品简介


    GQA120系列是一款紧凑且高性能的隔离式DC-DC转换器,功率达到120W。它的输入电压范围为9至36V,适用于多种输出电压选择。产品通过其多样化的封装选项(包括散热片、密封和灌封配置),支持对流和传导冷却。它适用于工业和电池供电的自主移动应用,在严苛环境下表现出色。

    技术参数


    - 输入电压范围: 9-36V (部分型号为18-36V)
    - 最大输出功率: 120W
    - 效率: 87%-91.5%
    - 输入过电压保护: 50V (瞬态输入电压小于1秒)
    - 过电流保护: 额定值在3.1-37A之间,具体根据输出电压而定
    - 启动输入电压: 9.5V (部分型号为17V)
    - 关断输入电压: 8.5V (部分型号为15.5V)
    - 输出电压调整范围: 4.5-55.2V
    - 纹波和噪声: 40-125mVpp
    - 工作温度范围: -40°C至105°C
    - 存储温度范围: -55°C至125°C
    - 隔离电压: 输入到输出为1500Vdc至3000Vdc;底板到输入或输出为1500Vdc至2250Vdc
    - 安全认证: IEC/UL/CSA/EN 62368-1, 60950-1, CE Mark和UKCA Mark

    产品特点和优势


    - 高功率密度: 在标准行业四分之一砖型设计中提供高达120W的输出。
    - 宽输入电压范围: 适用于不同电源类型,如电池。
    - 多样的封装选项: 支持散热片、密封和灌封配置,增强机械强度和可靠性。
    - 优良的温度适应性: 最大底板温度可达105°C,具有高可用功率。
    - 优越的抗冲击和振动能力: 适合恶劣的工业环境。

    应用案例和使用建议


    - 工业自动化设备: GQA120系列可应用于工业机器人、传感器和其他自动化设备中,确保在高振动和冲击环境下稳定运行。
    - 电动汽车充电站: 作为充电系统的内部电源模块,能够承受频繁的启动和关闭操作。
    - 智能电网设备: 可以安装在高压电网监控设备中,承受广泛的温度变化。
    使用建议:
    - 确保适当的散热措施以延长使用寿命。
    - 检查外部电容的兼容性,以减少输出电压纹波。

    兼容性和支持


    - GQA120系列支持与其他各种电子元器件和系统集成,具体兼容性可根据项目需求咨询厂商。
    - TDK-Lambda提供了全面的技术支持和售后服务,确保长期可靠的应用。

    常见问题与解决方案


    - 问:如何处理产品过热问题?
    答: 确保设备正确安装并使用合适的散热片或冷板,避免在高温环境中长时间运行。

    - 问:如果发生输入电压超出正常范围怎么办?
    答: 使用输入过电压保护装置,将电压限制在安全范围内,同时定期检查电源线和输入接口的连接情况。

    总结和推荐


    GQA120系列在工业应用中的高功率密度、宽泛的输入电压范围、优秀的温度适应性和可靠性使其成为众多项目的理想选择。该系列产品非常适合于需要高稳定性和可靠性的应用场合,强烈推荐在关键任务应用中使用。

GQA2W024A050V-0P7-R参数

参数
输出电流最大值 24A
散热方式 -
开关频率 -
类型 -
输入电压最大值 36V
输出方式 Fixed
输出总功率 120W
特性 Remote On/Off,OCP,OVP
输出电压 5V
输出电压组数 1
转换效率 -
输入电压最小值 9V
最大容性负载 -
长*宽*高 60.6mm*49.5mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

GQA2W024A050V-0P7-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

GQA2W024A050V-0P7-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA GQA2W024A050V-0P7-R GQA2W024A050V-0P7-R数据手册

GQA2W024A050V-0P7-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1062
10+ ¥ 1035
50+ ¥ 1035
100+ ¥ 1035
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1062
