PXC05-24WS12

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, PXC05系列, 9 、 36 v 直流输入, 12V 直流输出, 5.64W
供应商型号: 2040491
供应商: 海外现货
标准整包数: 10

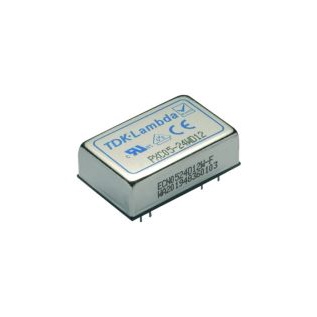

TDK-LAMBDA DC-DC模块 PXC05-24WS12

PXC05-24WS12概述

    PXC05 Series DC-DC Converter:技术概述

    产品简介


    PXC05系列单路和双路输出DC-DC转换器是电信、数据通信和工业自动化及过程控制等领域不可或缺的产品。此系列产品提供多种电压输出选项(3.3V, 5V, 12V和15V),适用于广泛的输入电压范围(4:1宽范围输入)。此外,PXC05系列采用了行业标准的24引脚DIP封装,并提供了五面屏蔽以减少辐射噪声。

    技术参数


    - 最大输出功率:5W
    - 输出电压精度:±2%
    - 最小负载要求:10%
    - 线性调节率:±0.2%
    - 负载调节率(25%至100%):
    - 单路输出:±0.5%
    - 双路输出:±1%
    - 交叉调节率(25%至100%):
    - 双路输出:±5%
    - 波纹与噪声:50mVp-p (20MHz带宽)
    - 启动时间:600ms
    - 温度系数:±0.02%/°C
    - 工作温度范围:参见降额曲线
    - 最高外壳温度:+100°C
    - 储存温度范围:-55°C至+105°C
    - 绝缘电压:1600VDC
    - 绝缘电阻:最小109Ω
    - 绝缘电容(最大):300pF
    - 典型开关频率(固定):300kHz
    - 平均无故障时间:3,165,000小时
    - 振动测试:10 - 55Hz, 2G, 30分钟每个X, Y, Z轴
    - 辐射与传导发射:符合EN55022 Level A标准
    - 免疫性:符合EN61000-4-2, -3, -4, -5, -6标准
    - 安全认证:通过IEC/UL/CSA/EN 62368-1, 60950-1和CE认证

    产品特点和优势


    - 通过UL、C-UL、TUV和CE认证,使得系统更容易获得审批。
    - 广泛的输入范围,减少库存部件的需求。
    - 五面屏蔽设计,显著降低辐射噪声干扰。
    - 高效可靠的过电流保护机制,确保产品安全运行。

    应用案例和使用建议


    PXC05系列广泛应用于电信和数据通信网络、工厂自动化设备及各类工业控制系统。根据手册提供的应用场景,建议在选择时考虑负载电流需求、输入电压范围和所需的输出电压种类。例如,在数据中心环境中,可以选择具有较高输入电压和输出电流的型号,以满足高负荷计算设备的需求。

    兼容性和支持


    PXC05系列提供了多种型号,涵盖了不同的输出电压和输入电压范围。此外,该产品符合多项国际安全标准,能够轻松集成到现有系统中。厂商提供了详尽的技术支持和服务,包括产品培训和技术文档。

    常见问题与解决方案


    - 问题1:产品启动时波纹和噪声超标。
    - 解决方案:检查输入电压是否在规定范围内,并确保所有连接正确无误。
    - 问题2:产品过热。
    - 解决方案:参照降额曲线,合理安排产品的工作环境温度,确保通风良好。
    - 问题3:负载调节率不达标。
    - 解决方案:确认实际负载是否超过了产品的最小负载要求,并调整负载条件。

    总结和推荐


    PXC05系列DC-DC转换器凭借其卓越的性能、稳定的输出和丰富的应用经验,成为各领域客户值得信赖的选择。无论是需要高效率还是严苛工作环境下的稳定表现,PXC05系列都能够胜任。因此,强烈推荐该系列产品作为高效能、高可靠性的电源解决方案。

PXC05-24WS12参数

参数
类型 -
输入电压最小值 9V
输出总功率 5.64W
输出方式 Fixed
散热方式 -
输出电压组数 1
最大容性负载 -
输入电压最大值 36V
转换效率 -
开关频率 300KHz(Typ)
特性 -
输出电压 12V
输出电流最大值 470mA
长*宽*高 32mm(长度)*11mm(宽度)
通用封装 DIP
安装方式 通孔安装

PXC05-24WS12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

PXC05-24WS12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA PXC05-24WS12 PXC05-24WS12数据手册

PXC05-24WS12封装设计

查看详情并下载
Symbol
Footprint
3D Model
