I7C4W008A120V-0F1-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: DCDC转换器, i7C系列, 9 → 53 v 直流输入, 9.6 → 48V输出, 300W
供应商型号: 2101275
供应商: 海外现货
标准整包数: 1

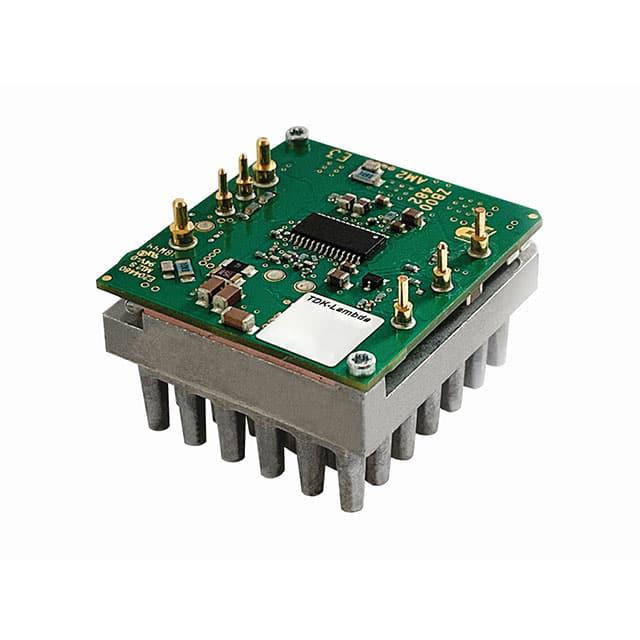

TDK-LAMBDA DC-DC模块 I7C4W008A120V-0F1-R

I7C4W008A120V-0F1-R概述

    i7C 系列 300W 非隔离型升压/降压 DC-DC 转换器

    产品简介


    i7C 系列是专为从单输出 12V、24V 或 48V 的 AC-DC 电源产生额外的直流输出电压轨而设计的非隔离型升压/降压转换器。这些转换器的额定功率最高可达 300W,在紧凑的空间内提供了高效率的解决方案,非常适合应用于工业自动化、通信设备、医疗设备等领域。

    技术参数


    - 输入电压范围: 9V 至 53V 或 9V 至 36V
    - 输出电压范围: 9.6V 至 48V 或 5V 至 28V
    - 最大输出电流: 8A 或 12.5A 或 20A
    - 最大输出功率: 300W
    - 效率: 最高达 97%
    - 开关频率: 250kHz
    - 环境温度范围: 工作温度 -40°C 至 125°C;存储温度 -55°C 至 125°C
    - 冷却方式: 自然对流、导热底板、强制空气冷却
    - 重量:
    - 开放式框架: 25g 或 28g
    - 带底板: 50g 或 56g
    - 带散热片: 70g 或 75g
    - 尺寸: 34mm x 36.8mm x 12.2mm 或 14.7mm (含散热片)

    产品特点和优势


    1. 高功率密度: 在紧凑的 1/16 刷形封装内提供高达 300W 的功率,减少电路板空间需求。
    2. 宽输入和输出范围: 输入电压范围广,可以接受不同的直流输入电压,输出电压调节范围宽。
    3. 高效率: 最高可达 97%,有助于延长电池寿命并降低能耗。
    4. 低外部组件数量: 仅需少量外部组件即可实现高效运行,简化设计复杂度。
    5. 多功能选项: 可选配远程输出电流监测、同步切换频率、电源良好信号、输出电流限制调整等功能。
    6. 易于冷却: 设计灵活,可以通过自然对流、导热底板或强制空气冷却等方式进行冷却。

    应用案例和使用建议


    i7C 系列适用于多种应用场景,如工业自动化设备、通信基站、医疗仪器等。以下是几个典型的应用场景及使用建议:
    - 工业自动化: 用于驱动传感器和执行器,建议将电容尽量靠近 i7C 模块连接,以提高高频噪声的抑制能力。
    - 通信设备: 作为备用电源,建议将 Vin(-) 和 Vout(-) 连接到铜接地层以增强稳定性。
    - 医疗仪器: 用于医疗成像设备,建议使用金属散热片来提高散热效果,确保设备稳定运行。

    兼容性和支持


    i7C 系列支持广泛的直流电源电压,并且具有多种配置选择,以满足不同应用的需求。TDK-Lambda 提供详尽的技术支持,包括型号选择指南和常见问题解答。用户可以通过访问官方网站或联系技术支持部门获取更多信息。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 确保所有外部组件正确连接,并适当调整输出电流限制调整电阻。
    2. 问题: 效率低于预期。
    - 解决方案: 检查输入和输出电压是否在规定范围内,必要时添加外部滤波器。
    3. 问题: 温度过高。
    - 解决方案: 使用合适的冷却方法(如强制空气冷却)来保持适当的温度。

    总结和推荐


    i7C 系列转换器是一款高性能、高可靠性的 DC-DC 转换器,具有广泛的适用性和高度的灵活性。其高效率、宽输入输出范围和多功能特性使其成为各种应用的理想选择。如果您需要一个高效、可靠且易于集成的电源解决方案,i7C 系列是您的首选。强烈推荐在您的项目中使用这款产品。

I7C4W008A120V-0F1-R参数

参数
输入电压最小值 9V
类型 -
输出电流最大值 8A
输出电压组数 1
开关频率 250KHz
散热方式 -
转换效率 -
最大容性负载 -
输入电压最大值 53V
输出方式 Adjustable
特性 Enable,Active Low
输出电压 9.6V~48V
输出总功率 300W
长*宽*高 34mm(长度)*36.8mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

I7C4W008A120V-0F1-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

I7C4W008A120V-0F1-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA I7C4W008A120V-0F1-R I7C4W008A120V-0F1-R数据手册
