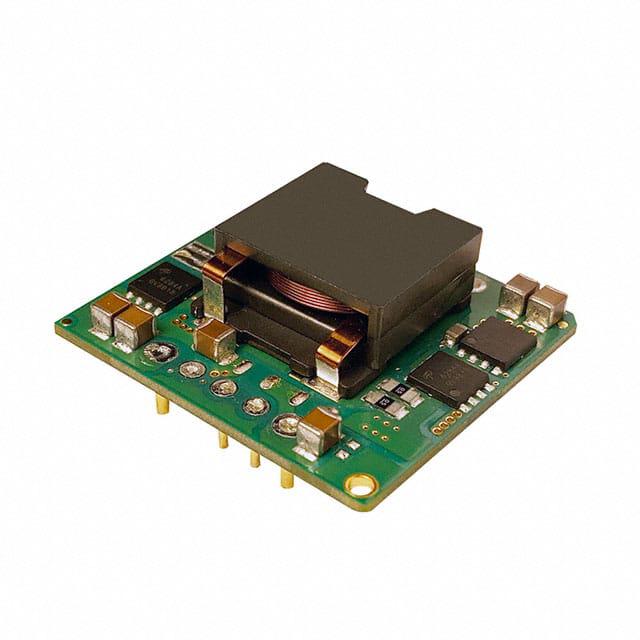

I7C4W012A050V-002-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, i7C系列, 9 → 53 v 直流输入, 5 → 28V输出, 300W
供应商型号: 285-I7C4W012A050V-002-R-ND
供应商: Digi-Key
标准整包数: 1
TDK-LAMBDA DC-DC模块 I7C4W012A050V-002-R

I7C4W012A050V-002-R概述

    i7C 系列非隔离式升降压直流转换器技术手册

    1. 产品简介


    i7C系列是非隔离式升降压直流转换器,适用于将单个输出12V、24V或48V交流电源转换为最高300W的直流输出电压轨。该系列具有高效率(高达97%),并可接受宽范围的直流输入和输出调整。该系列产品提供了多种机械配置,包括低剖面开放式框架、基板构造用于传导冷却,或者带有集成散热器用于对流或强制空气冷却。此外,还提供多种全特性选项,如输出电流监控(Imon)、同步开关频率(Sync)以及功率良好(PG)或输出电流限制调整(Itrim)。

    2. 技术参数


    - 输入电压范围:9至53V 或 9至36V
    - 输出电压调整范围:5至28V、8至24V 或 9.6至48V
    - 最大输出电流:8A 或 12.5A 或 20A
    - 最大输出功率:300W
    - 效率:91%至97%
    - 远程感测:支持至输出电压的5%补偿
    - 过电流保护阈值:8A时为15A,12.5A时为17A,20A时为26A
    - 工作温度范围:-40°C至125°C
    - 存储温度范围:-55°C至125°C
    - 安全认证:符合IEC/EN/UL/CSA/EN62368-1, 60950-1标准,CE标志和UKCA标志

    3. 产品特点和优势


    - 高功率密度:在1/16砖大小内达到300W的输出功率
    - 宽输入范围:适应各种直流输入电压
    - 低组件数量:减少了外部组件需求
    - 长电池寿命:降低了功耗
    - 简便冷却:易于系统内的冷却
    - 低成本:相对较高的性价比

    4. 应用案例和使用建议


    i7C系列广泛应用于通信、工业控制、服务器等领域。例如,在通信基站中,可以作为多电压供电系统的一部分,为不同的电路板提供稳定的直流电源。使用建议包括:
    - MLCC电容:尽量靠近i7C模块连接,以抑制高频噪声。
    - 接地连接:确保Vin(-)和Vout(-)与铜接地平面直接相连。
    - 同步连接:SYNC未使用时必须连接到GND。

    5. 兼容性和支持


    i7C系列产品与广泛的直流电源源电压兼容。制造商提供了丰富的技术支持和售后服务,用户可以通过其全球销售网络获取帮助。

    6. 常见问题与解决方案


    - 问题1:产品无法正常启动
    - 解决方法:检查输入电压是否在有效范围内,确认所有连接正确无误。
    - 问题2:输出电压不稳定
    - 解决方法:检查负载情况和输入电压是否波动较大,必要时增加滤波电容。
    - 问题3:过温保护触发
    - 解决方法:确保良好的散热条件,可以考虑增加散热片或强制风冷。

    7. 总结和推荐


    i7C系列非隔离式升降压直流转换器是一款高效、可靠的电源解决方案,适用于多种应用场景。其高功率密度、宽输入范围和较低成本使其在市场上具有很强的竞争力。总体而言,强烈推荐使用i7C系列,特别是在需要稳定直流电源的应用场合。

I7C4W012A050V-002-R参数

参数
输入电压最大值 53V
最大容性负载 -
输出方式 Adjustable
开关频率 250KHz
散热方式 -
转换效率 -
输入电压最小值 9V
类型 -
特性 Enable,Active High
输出电压组数 1
输出总功率 300W
输出电流最大值 12.5A
输出电压 5V~28V
长*宽*高 34mm(长度)*36.8mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

I7C4W012A050V-002-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。
