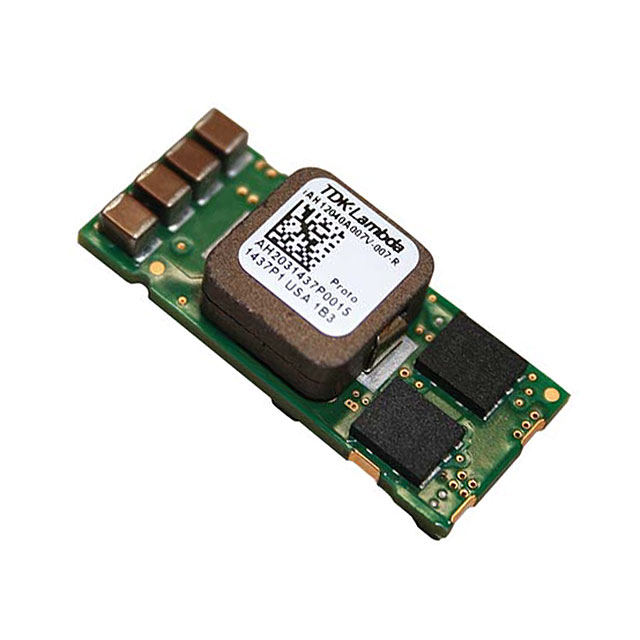

IAH12040A007V-007-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP 600KHz 40A 700mV~5.5V 1 17V 3.5V Adjustable 贴片安装
供应商型号: IAH12040A007V-007-R
供应商: Master
标准整包数: 1
TDK-LAMBDA DC-DC模块 IAH12040A007V-007-R

IAH12040A007V-007-R概述

    iAH系列非隔离式SMT点负载模块产品技术手册

    产品简介


    iAH系列是一种非隔离式的表面贴装(Surface Mount Technology,SMT)点负载电源模块,适用于需要高效能和稳定输出电压的场合。它主要用于数据中心、通信基础设施和工业自动化等领域。iAH系列通过提供高效率和出色的瞬态响应,能够满足多种高功率需求的应用。

    技术参数


    | 参数 | 规格 |

    | 输出电压范围 | 0.7V 至 5.5V |
    | 最大输出电流 | 40A(在Vo设置<2.5V且Vin>4.5V时) |
    30A(在Vo设置>2.5V或Vin<4.5V时) |
    | 最大输出功率 | 150W |
    | 输入电压范围 | 3.5V 至 17V |
    | 效率 | 84% 至 96% |
    | 输出电压精度 | ±3% |
    | 开关频率 | 600kHz |
    | 线路调节 | 4mV |
    | 负载调节 | 7mV |
    | 外部负载电容 | 200µF 至 2000µF |
    | 输出纹波和噪声 | 20mVpp |
    | 过电流保护 | 50A(典型值) |
    | 远程启停控制 | 支持 |
    | 遥感补偿 | 直至0.5V |
    | 功耗状态指示 | 支持 |

    产品特点和优势


    - DOSA兼容足迹:使安装更加方便,符合行业标准。
    - 无外部环路调谐组件:简化了设计,减少了成本和复杂度。
    - 恒定开关频率:确保了系统的稳定性和可靠性。
    - 优异的瞬态响应:确保快速稳定输出,适用于动态负载变化的场合。
    - 高效率:在不同工作条件下提供最佳的能效表现。
    - 宽输入电压范围:适合多种不同的电源输入条件。
    - 良好的线路和负载调节能力:保证输出电压的稳定性和精度。

    应用案例和使用建议


    iAH系列非常适合用于电信基础设施中的服务器电源、工业自动化设备、以及各类高性能计算系统。建议在设计系统时考虑到散热要求,并确保适当的输入和输出滤波以降低纹波噪声。

    兼容性和支持


    iAH系列产品采用了标准化的引脚布局,易于与各种电路板进行集成。此外,制造商提供了全面的技术支持和服务,包括3年的保修期。用户可以通过访问制造商的网站获取更多资料和指南。

    常见问题与解决方案


    1. Q: 设备无法正常启动。
    A: 检查输入电压是否在允许范围内,并确认是否有正确的连接方式。

    2. Q: 输出电压不稳定。
    A: 请检查是否已正确设置远程感测补偿,并验证外接电容是否符合要求。
    3. Q: 设备过热。
    A: 增加散热片或采用强制风冷措施,确保设备工作温度在允许范围内。

    总结和推荐


    综上所述,iAH系列非隔离式SMT点负载模块凭借其卓越的性能、便捷的设计以及广泛的应用场景,为用户提供了可靠的电源解决方案。我们强烈推荐将其用于需要高效率和稳定输出电压的应用中。

IAH12040A007V-007-R参数

参数
输出电压组数 1
转换效率 -
类型 -
最大容性负载 -
输出总功率 -
开关频率 600KHz
输入电压最大值 17V
散热方式 -
特性 Remote On/Off,OCP
输出电压 700mV~5.5V
输出方式 Adjustable
输出电流最大值 40A
输入电压最小值 3.5V
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

IAH12040A007V-007-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

IAH12040A007V-007-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA IAH12040A007V-007-R IAH12040A007V-007-R数据手册

IAH12040A007V-007-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
