首页  >  产品百科  >  IQL24040A050V-009-R

IQL24040A050V-009-R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP,OVP 200W 40A 5V 1 36V 24V Fixed 通孔安装
供应商型号: SG-IQL24040A050V-009-R
供应商: 云汉优选
标准整包数: 1

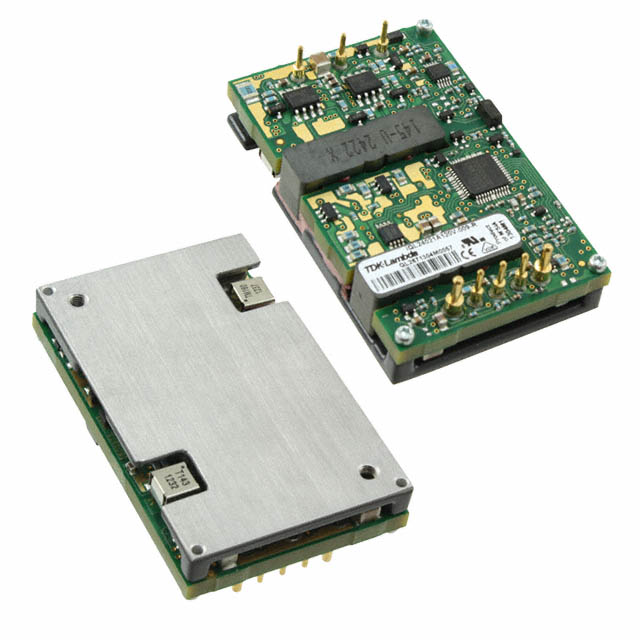

TDK-LAMBDA DC-DC模块 IQL24040A050V-009-R

IQL24040A050V-009-R概述

    iQL系列隔离DC-DC转换器:全面指南

    1. 产品简介


    iQL系列隔离DC-DC转换器是TDK-Lambda公司的创新产品,专为高性能应用而设计。这款转换器采用紧凑型四分之一砖式设计,支持两种输入电压范围:18到36伏特(24伏特系统)或36到75伏特(48伏特系统)。其主要功能是提供稳定的输出电压,从1.2伏特到28伏特不等,广泛适用于电信、数据通信、计算和工业应用等领域。

    2. 技术参数


    iQL系列的详细技术参数如下:
    | 参数 | 24V 输入 | 48V 输入 |
    |
    | 输入电压范围 | 18 - 36 Vdc | 36 - 75 Vdc |
    | 最大输入电流 | 13.2 A (24V) | 10.5 A (48V) |
    | 输出电压范围 | 1.2 - 28 Vdc | 1.2 - 28 Vdc |
    | 效率 | 高达 94% | 高达 94% |
    | 开机输入电压 | 16.9 - 19.9 Vdc | 34.2 - 34.9 Vdc |
    | 关机输入电压 | 16.0 - 18.8 Vdc | 32.4 - 33.2 Vdc |
    | 最大功率 | 308 W | 300 W |
    其他关键特性包括高效率(最高可达94%)、可调输出电压范围(±20%),以及针对不同负载条件的灵活输出覆盖。

    3. 产品特点和优势


    iQL系列转换器具有多种独特功能和优势:
    - 高效率:最高可达94%,显著减少系统的热量损耗。
    - 开框或底板安装:提供灵活的安装选项,适合不同的散热需求。
    - 宽输出电压范围:支持从1.2伏特到28伏特的输出电压,适用于多种负载。
    - 恒定开关频率:提高了系统的可靠性和稳定性。
    - 可靠和稳定:即使在多负载条件下也能提供可靠的输出。
    这些特点使其在高要求环境中表现出色,尤其适合电信、数据中心和其他对性能有严格要求的应用场合。

    4. 应用案例和使用建议


    iQL系列转换器广泛应用于各种高要求环境,例如:
    - 电信基础设施:用于基站和交换机中的电源管理。
    - 数据通信:适用于服务器和存储设备中的电源模块。
    - 计算设备:用于高性能计算(HPC)环境中的电源供应。
    - 工业应用:用于自动化设备和控制系统中的电源管理。
    使用建议:
    - 在选择型号时,需考虑实际输入电压范围和所需的输出电压。
    - 建议进行适当的散热设计以充分利用其高效特性。
    - 考虑到远程感应功能,确保线路连接符合规范以实现最佳性能。

    5. 兼容性和支持


    iQL系列转换器具有良好的兼容性,可与多种标准输入滤波器和评估板配合使用。此外,制造商提供了详细的产品文档和在线资源,以帮助用户了解和使用这些产品。技术支持团队随时准备解决任何潜在问题。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:无法达到预期效率
    - 解决方案:检查输入电压范围和负载条件是否匹配,确保散热设计得当。

    - 问题:输出电压不稳定
    - 解决方案:确认输入电压稳定且在规定范围内,检查外部电容是否合适。
    - 问题:过热保护启动
    - 解决方案:检查散热设计是否合理,增加外部风扇辅助散热。

    7. 总结和推荐


    综上所述,iQL系列隔离DC-DC转换器是一款性能优异、应用广泛的电力转换解决方案。它在高效率、宽输出电压范围、灵活安装方式等方面的出色表现使其成为电信、数据通信和工业应用的理想选择。强烈推荐给那些需要高可靠性、高效率电源管理系统的工程师和设计师。
    总的来说,iQL系列转换器以其卓越的技术参数和广泛的应用前景,值得您在项目中采用。

IQL24040A050V-009-R参数

参数
输出总功率 200W
输出电压组数 1
散热方式 -
输出电压 5V
特性 Remote On/Off,OCP,OVP
输入电压最大值 36V
开关频率 -
转换效率 -
输出方式 Fixed
输出电流最大值 40A
输入电压最小值 24V
最大容性负载 -
类型 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

IQL24040A050V-009-R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

IQL24040A050V-009-R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA IQL24040A050V-009-R IQL24040A050V-009-R数据手册

IQL24040A050V-009-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
