首页  >  产品百科  >  CHVM1R5-12-2000P

CHVM1R5-12-2000P

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda DCDC转换器, CHVM系列, 11.0 → 13.0 v 直流输入, 0 → 2000V 直流输出, 1.4W
供应商型号: 285-CHVM1R5-12-2000P-ND
供应商: Digi-Key
标准整包数: 1

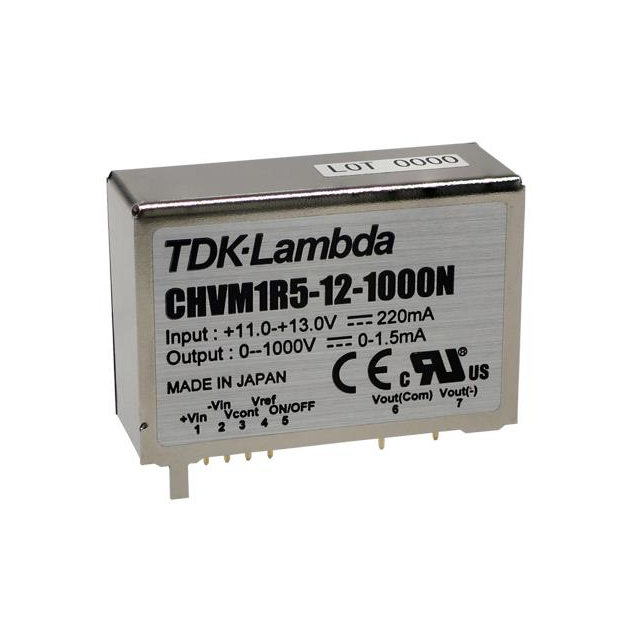

TDK-LAMBDA DC-DC模块 CHVM1R5-12-2000P

CHVM1R5-12-2000P概述

    CHVM系列1.4-3W 12V输入180-2000V输出DC-DC转换器

    1. 产品简介


    CHVM系列是TDK-Lambda公司推出的一系列非隔离型DC-DC转换器。这些转换器设计用于紧凑型应用,并具有出色的性能指标。其主要功能包括非常紧凑的尺寸和金属外壳,以提供五面屏蔽,从而降低输出纹波和噪声。CHVM系列覆盖了从1.4W到3W的功率范围,输出电压从180V至2000V可调。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 11.0-13.0V(CHVM1R5系列)
    10.8-13.2V(其他型号) |
    | 输出电压范围 | 0至±1000V
    0至±1500V
    0至±2000V |
    | 最大电流 | 1.5mA(CHVM1R5系列)
    15mA(CHVM2R7系列) |
    | 最大功率 | 1.5W(CHVM1R5系列)
    2.7W(CHVM2R7系列) |
    | 输出电压调整 | 外部电压或电阻 |
    | 开关频率 | 200kHz |
    | 线性调节率 | ±0.02%/±0.1%(典型/最大值) |
    | 负载调节率 | ±0.04%/±0.3%(典型/最大值) |
    | 纹波与噪声 | 见型号选择表 |
    | 最小负载 | 无 |
    | 过电流保护 | >105%时折返模式 |
    | 工作温度范围 | -10°C至50°C(CHVM1R5系列)
    -10°C至60°C(其他型号) |
    | 存储温度 | -25°C至+85°C |
    | 湿度范围 | 20%-95%(工作及存储) |
    | 散热方式 | 自然对流 |
    | 震动和冲击 | 见可靠性数据网站 |
    | MTBF | >600,000小时(CHVM1R5系列)
    >390,000小时(CHVM2系列)
    >480,000小时(CHVM2R5系列) |

    3. 产品特点和优势


    - 紧凑设计:CHVM系列的转换器体积小巧,适合空间受限的应用场合。
    - 低输出纹波:金属外壳提供五面屏蔽,有效降低输出纹波和噪声。
    - 安全认证:符合IEC/UL/CSA/EN62368-1和CE标准,确保安全可靠。
    - 远程调整:通过外部电压或电阻调整输出电压,便于灵活控制。
    - 简化系统合规:减少了外部滤波需求,使系统更易符合规范要求。

    4. 应用案例和使用建议


    CHVM系列DC-DC转换器适用于多种应用场合,如工业控制系统、医疗设备、通信设备等。具体应用包括但不限于电源模块、电池管理系统、传感器接口等。建议在设计电路时充分考虑散热要求,并进行适当的EMI/EMC测试,以确保最佳性能。

    5. 兼容性和支持


    CHVM系列转换器与其他电子元件具有良好的兼容性。供应商提供了详细的安装手册和技术支持文档。如果您需要进一步的技术支持,可以联系TDK-Lambda公司遍布全球的销售和服务网络。

    6. 常见问题与解决方案


    - 问题:转换器无法启动
    - 解决方法:检查输入电压是否在规定范围内,确保正确的连接。
    - 问题:输出电压不稳定
    - 解决方法:检查负载条件和纹波抑制电路,确保符合规定的工作条件。
    - 问题:出现过热现象
    - 解决方法:确保良好的散热环境,减少外界干扰。

    7. 总结和推荐


    总体而言,CHVM系列DC-DC转换器是一款高性能、高可靠性的产品。其紧凑的尺寸、优良的性能以及广泛的应用范围使其在市场上具备较强的竞争力。如果您需要一款适用于紧凑型设计且性能稳定的DC-DC转换器,CHVM系列无疑是一个值得考虑的选择。强烈推荐使用这一系列产品。

CHVM1R5-12-2000P参数

参数
最大容性负载 -
输入电压最小值 11V
输出总功率 1.4W
输入电压最大值 13V
输出方式 -
转换效率 -
输出电压 2KV
开关频率 -
散热方式 -
类型 -
输出电流最大值 700μA
特性 Enable,Active High
输出电压组数 -
长*宽*高 16mm(长度)*44mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

CHVM1R5-12-2000P厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

CHVM1R5-12-2000P数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA CHVM1R5-12-2000P CHVM1R5-12-2000P数据手册

CHVM1R5-12-2000P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 229.7984 ¥ 1923.1254
10+ $ 220.9688 ¥ 1849.2326
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1923.12
