首页  >  产品百科  >  IAC12016A008V002R

IAC12016A008V002R

产品分类: DC-DC模块
厂牌: TDK-LAMBDA
产品描述: Remote On/Off,OCP 80W 16A 800mV~5V 1 14V 6V 贴片安装
供应商型号:
供应商:
标准整包数: 0

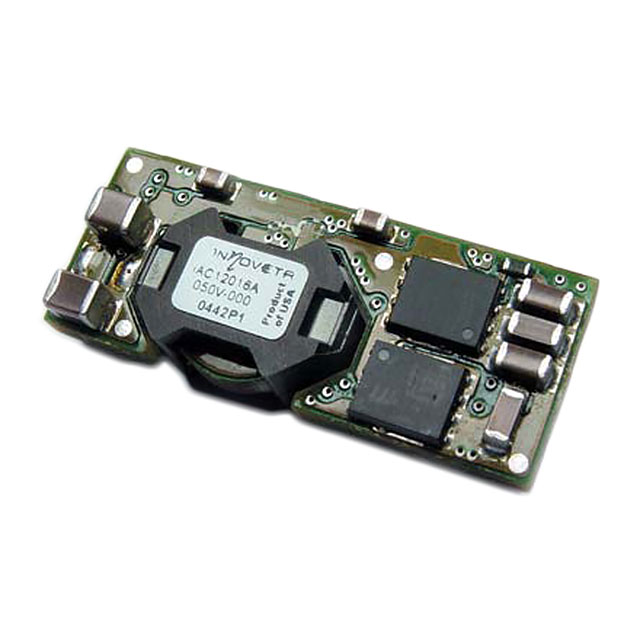

TDK-LAMBDA DC-DC模块 IAC12016A008V002R

IAC12016A008V002R概述

    iAA / iAC 系列点负载转换器技术手册

    产品简介


    iAA / iAC 系列是专为测试测量、自动化服务、工厂自动化、通用用途及LED照明与显示等应用设计的点负载转换器。这些转换器具有高效率(高达95%)、紧凑的设计和广泛的输入电压范围,适用于多种工业和商业环境。它们的主要功能是将交流或直流电源转换为各种电子设备所需的低压直流电源。

    技术参数


    | 参数 | 规格 |

    | 输出电压范围 (VDC) | 0.75 - 5.0 |
    | 输入电压范围 (VDC) | 3.0 - 5.5 / 6.0 - 14.0 |
    | 最大输入电流 (A) | 16 / 18 |
    | 输出电压精度 (%) | ±3.3% |
    | 电流容量 (A) | 15 / 16 |
    | 效率 (%) | 94.5 / 94 |
    | 工作温度范围 (°C) | -40°C 至 +125°C |
    | 储存温度范围 (°C) | -55°C 至 +125°C |
    | 湿度 (RH) | 20% - 95%,无冷凝 |
    | 尺寸 (mm) | 33 x 13.5 x 8.5 |

    产品特点和优势


    1. 高效率:高达95%,有助于减少系统发热,提升整体性能。
    2. 恒定开关频率:使系统滤波更容易,适合复杂数字系统。
    3. 预偏置启动:支持复杂系统的稳定启动。
    4. 低剖面设计:仅8.5mm,节省空间。
    5. 远程感应:确保输出电压精度。

    应用案例和使用建议


    这些转换器广泛应用于工业自动化设备、LED显示屏、测试仪器等场合。例如,在LED照明系统中,iAA / iAC系列可确保稳定的低压直流电源供应,提高照明系统的可靠性和寿命。
    使用建议:
    - 在安装时确保输入电压和输出电压匹配,避免过高或过低的电压造成损坏。
    - 在高湿度环境中,确保系统通风良好,避免湿度过高导致电路故障。

    兼容性和支持


    iAA / iAC系列转换器标准工业足迹(DOSA),易于集成到现有系统中。厂商提供详尽的技术支持,包括安全认证(如UL60950、VDE0805等)和全面的保修政策(3年)。如果您需要特殊配置或其他技术支持,可以通过厂商的本地销售办事处获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,检查连接线是否松动。 |
    | 过载保护触发 | 减少负载电流,检查负载是否正常。 |
    | 温度过高 | 改善散热条件,如增加风扇或改进散热片设计。 |

    总结和推荐


    总体而言,iAA / iAC系列点负载转换器是一款高性能、高可靠性的产品。其高效率、紧凑设计和广泛的应用场景使其成为工业和商业应用的理想选择。强烈推荐给对效率和可靠性有较高要求的用户。
    通过详细的技术手册和应用案例,iAA / iAC系列展示了其在多个领域的强大适应性和卓越性能。无论是用于工业自动化、LED照明还是测试测量设备,这款转换器都是值得信赖的选择。

IAC12016A008V002R参数

参数
开关频率 -
输出电压 800mV~5V
最大容性负载 -
输入电压最大值 14V
特性 Remote On/Off,OCP
输出方式 -
散热方式 -
输出电流最大值 16A
输入电压最小值 6V
类型 -
输出总功率 80W
输出电压组数 1
转换效率 -
安装方式 贴片安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 卷带包装

IAC12016A008V002R厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

IAC12016A008V002R数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA DC-DC模块 TDK-LAMBDA IAC12016A008V002R IAC12016A008V002R数据手册

IAC12016A008V002R封装设计

查看详情并下载
Symbol
Footprint
3D Model
