NV14G5FFHF

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,PFC,Remote Sense,Universal Input No 175W 7.5A 5V 4 264V 90V~264V(AC) Floppy Connector 底座安装 127mm*94mm*31.8mm
供应商型号: SG-NV14G5FFHF
供应商: 期货订购
标准整包数: 1

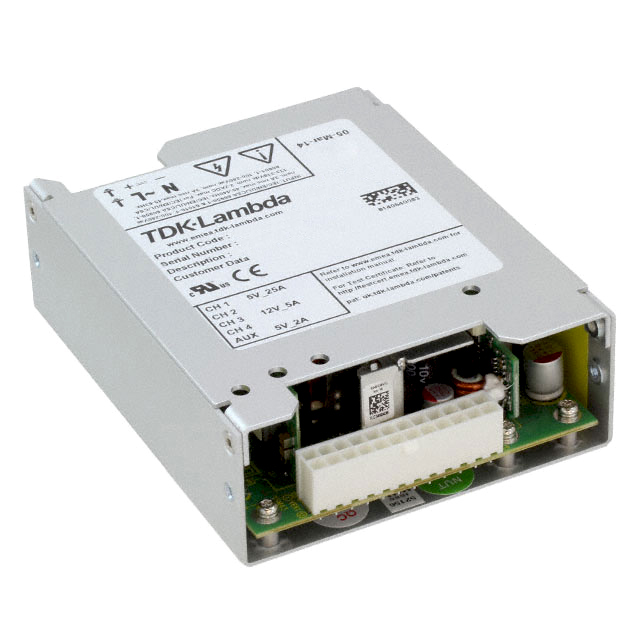

TDK-LAMBDA AC-DC模块 NV14G5FFHF

NV14G5FFHF概述

    NV-Power NV-175 175/180/200W 医疗级电源

    产品简介


    NV-Power NV-175 是一款高效能的AC/DC电源供应器,提供175W、180W或200W的不同输出功率配置。该电源广泛应用于医疗、工业测试、广播通信及可再生能源等领域。具备高效率、低噪音及小体积的特点,适用于各种严苛的应用环境。

    技术参数


    - 输入电压范围:交流90-264Vac,直流133-388Vdc(需要联系销售办公室获取详细信息)
    - 输入频率范围:45-63Hz,也可在440Hz下工作(具体取决于功率因数校正(PFC))
    - 输入谐波:符合EN61000-3-2标准
    - 启动电流:在25°C及230Vac时,冷启动条件下启动电流<40A
    - 接地泄漏电流:最大为257µA(在240Vac,60Hz下)
    - 效率:最高可达90%,依赖于具体配置
    - 保持时间:在90Vac下最小为16ms
    - 纹波与噪声:<1%(峰值到峰值),或50mV(如果更高)
    - 电压精度:±1%(通道4则为+4/-3%)
    - 过压保护:是(详见应用说明)
    - 短路保护:是
    - 过温保护:是
    - 最大峰值输出功率:200W(单个输出单元,当输出电压为12V、15V或24V时)
    - 瞬态响应:<4%设定电压变化率(负载从25%变至100%内,50µs)
    - 恢复时间:500µs内恢复到设定电压的1%

    产品特点和优势


    - 高效率:能够最大限度减少系统内的热量,有助于延长系统寿命。
    - 低剖面设计:适合1U高度的应用场合。
    - 高功率密度:减少空间需求,适合紧凑型设计。
    - 温度控制风扇:提供可选的风扇选项,降低系统噪音。
    - 三年质保:确保长期使用的低成本拥有权。

    应用案例和使用建议


    - 医疗设备:NV-Power NV-175被用于各类医疗设备,例如便携式监护仪、呼吸机等,因其隔离设计符合EN60601标准,确保了医疗级别的安全性。
    - 工业自动化设备:此电源也被广泛应用于工厂自动化设备,例如PLC控制系统、机器人等,其强大的过载保护能力保证了系统的稳定运行。
    - 建议:根据负载特性选择合适的输出组合,注意检查负载的波动范围是否超过电源的最大瞬态响应能力,以避免瞬态电压超出安全范围。

    兼容性和支持


    - 输出兼容性:多个输出组合可供选择,用户可根据实际需求定制不同配置,具体详情请咨询销售办公室。
    - 支持和服务:提供三年质保服务,并且技术支持团队随时待命,为用户提供全方位的技术支持。

    常见问题与解决方案


    - 问题1:电源启动时电流过大
    - 解决方案:检查输入线路,确保输入电压稳定;考虑安装适当的滤波器以减少启动电流的影响。
    - 问题2:输出电压不稳定
    - 解决方案:检查输出负载是否超过额定值,检查接线是否有接触不良的情况;考虑增加额外的稳压电路。
    - 问题3:风扇噪音大
    - 解决方案:确认风扇选项正确安装,检查散热片是否堵塞,定期清理灰尘。

    总结和推荐


    NV-Power NV-175是一款高效能、高可靠性的医疗级电源,其优异的设计满足了多种复杂应用场景的需求。其高效率、低剖面和高功率密度的优势使其在市场上具有较强的竞争力。对于需要高性能、高可靠性的应用场景,强烈推荐使用NV-Power NV-175。建议在使用前与销售团队确认具体配置,以确保最佳效果。

NV14G5FFHF参数

参数
输出电压 5V
最大容性负载 -
输出电流最大值 7.5A
输出方式 Floppy Connector
输出总功率 175W
特性 Adjustable Output,PFC,Remote Sense,Universal Input
开关频率 -
转换效率 -
输入电压最大值 264V
类型 -
输入电压最小值 90V~264V(AC)
输出电压组数 4
散热方式 No
长*宽*高 127mm*94mm*31.8mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 散装

NV14G5FFHF厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

NV14G5FFHF数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA NV14G5FFHF NV14G5FFHF数据手册
