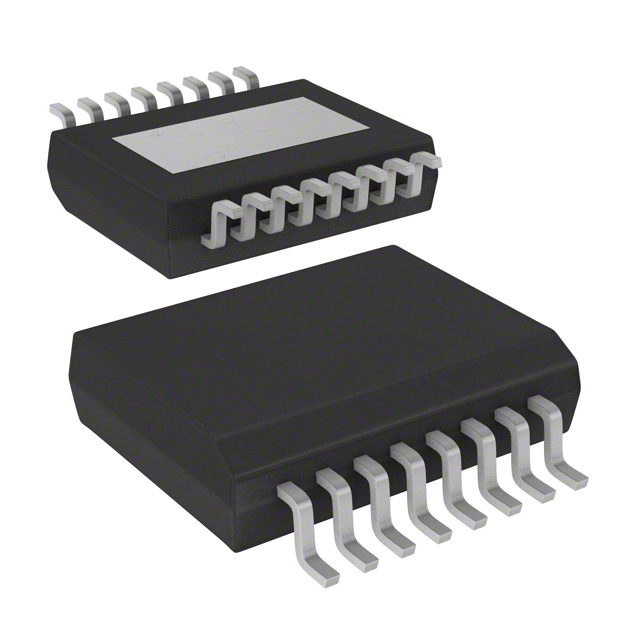

VNQ9025AJTR

产品分类: 栅极电源驱动器
厂牌: STMICROELECTRONICS
产品描述: 4V 28V
供应商型号: 151659
供应商: 海外现货
标准整包数: 1

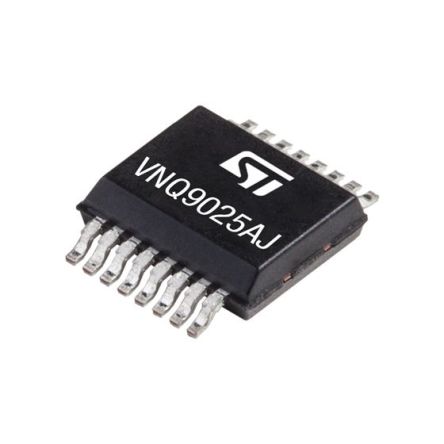

STMICROELECTRONICS 栅极电源驱动器 VNQ9025AJTR

VNQ9025AJTR概述


    产品简介


    产品名称:VNQ9025AJ
    产品类型:四通道高侧驱动器(Quad channel high-side driver)
    主要功能:VNQ9025AJ 是一款专为汽车应用设计的四通道高侧驱动器,采用ST公司的VIPower M0-9技术制造。该产品具备电流感应模拟反馈功能,能够通过3 V和5 V CMOS兼容接口驱动12 V汽车接地负载,同时提供保护和诊断功能。
    应用领域:适用于汽车电阻、电感和电容负载的驱动,可用于ADAS系统(如雷达和传感器)的受保护电源供应,以及汽车前照灯(P27W或SAE1156)。

    技术参数


    电气特性:
    - 最大瞬态供电电压(VCC):36 V
    - 操作电压范围(VCC):4 至 28 V
    - 典型导通电阻(每通道)(RON):25 mΩ
    - 典型电流限制(ILIMH):30 A
    - 站待电流(最大值)(ISTBY):0.5 µA
    热数据:
    - 结板热阻(RthJB):7.7 °C/W
    - 结至环境热阻(RthJA):54.7 °C/W
    其他参数:
    - 工作温度范围(TJ):-40 至 150 °C
    - 存储温度范围(Tstg):-55 至 150 °C

    产品特点和优势


    特点:
    - 符合AEC-Q100标准,适用于极端低温环境下的冷启动应用。
    - 非常低的站待电流,适用于节能需求高的场合。
    - 电流感应诊断功能,包括高精度比例负载电流感应、过载和短路到地面检测、VCC短路检测以及断开状态的开路检测。
    - 集成了多种保护机制,如欠压关闭、过压钳位、负载电流限制、快速热瞬变自限以及可配置的过温或功率限制的锁定输出。
    优势:
    - 多重故障指示功能提升了系统的可靠性和稳定性。
    - 能够自动重启并重新激活,提高系统运行效率。
    - 适用于复杂且严苛的汽车环境,提供了全面的保护和诊断能力。

    应用案例和使用建议


    应用案例:
    VNQ9025AJ 主要用于汽车负载驱动。例如,它可以在ADAS系统中为雷达和传感器提供稳定的电源供应,或者用于控制汽车前照灯的开关。
    使用建议:
    - 在安装时确保外部二极管/电阻网络对反接电池进行保护。
    - 为了提高诊断精度,在使用时应合理选择外部电流感应电阻。
    - 当需要降低功耗时,可以考虑在模块的低功率模式下禁用诊断功能。

    兼容性和支持


    兼容性:
    - 与3 V和5 V CMOS输出兼容,保证了广泛的接口兼容性。
    - 支持多个通道的独立控制和诊断,提高了系统的灵活性。
    支持:
    - STMicroelectronics提供全面的技术支持和维护服务,包括软件工具和硬件支持。

    常见问题与解决方案


    常见问题:
    1. 如何处理过温保护?
    - 解决方案:确保电路周围有足够的散热,必要时可加装散热片。

    2. 短路后如何恢复?
    - 解决方案:通过FaultRST引脚将输出复位为自动重启模式。

    总结和推荐


    总结:
    VNQ9025AJ 是一款性能优异的四通道高侧驱动器,具备强大的保护和诊断功能。它在极端温度条件下表现稳定,且具有出色的节能特性,非常适合应用于汽车及其他高可靠性要求的应用场景。
    推荐:
    鉴于其优良的设计和广泛的应用前景,强烈推荐使用VNQ9025AJ 四通道高侧驱动器。它不仅能够满足严苛的汽车环境要求,还具备高性价比的优势,适合各种高可靠性应用。

VNQ9025AJTR参数

参数
电流 - 峰值输出(灌入,拉出) -
驱动数量 -
最小工作供电电压 4V
上升时间 -
最大工作供电电压 28V
通道类型 -
逻辑电压 - VIL,VIH -
最大传播延迟时间 -
最大高压侧电压-自举 -
驱动配置 -
下降时间 -
输入类型 -
栅极类型 -
包装方式 卷带包装

VNQ9025AJTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNQ9025AJTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 栅极电源驱动器 STMICROELECTRONICS VNQ9025AJTR VNQ9025AJTR数据手册

VNQ9025AJTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 29.85
20+ ¥ 25.7584
200+ ¥ 23.772
1000+ ¥ 22.0513
2000+ ¥ 19.7516
库存: 2425
起订量: 7 增量: 0
交货地:
最小起订量为:2
合计: ¥ 59.7
