EVALSTGAP1BS

厂牌: STMICROELECTRONICS
产品描述:
供应商型号: EVALSTGAP1BS
供应商: 期货订购
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EVALSTGAP1BS

EVALSTGAP1BS概述


    产品简介

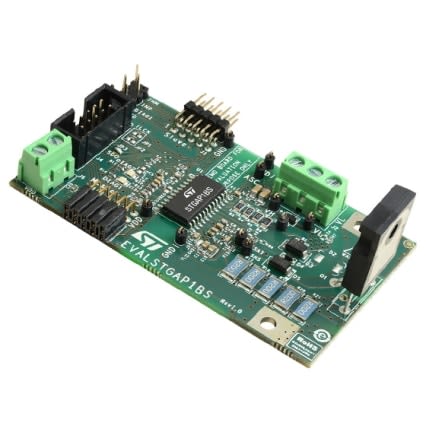

    EVALSTGAP1BS是一款用于驱动N沟道MOSFET和IGBT的单通道门极驱动板。它具有高电压耐受能力(最高达960V),适用于高压应用场合。此外,该产品还配备了强大的保护机制,配置功能和诊断功能,能够满足多种复杂电力系统的需求。其主要应用领域包括电力转换、电机控制、太阳能逆变器及电源管理等领域。

    技术参数


    - 电压范围:高达960V的高压轨
    - 主要组件:STGW30NC120HD,一款1200V/30A的PowerMESH™ IGBT
    - 电流能力:驱动电流可达5A(灌电流/源电流)@25°C
    - 输入电压:门极驱动电压最高可达36V,具备负向门极驱动能力
    - 其他功能:过流保护,去饱和检测,两级关断输出(2LTO),欠压锁定(UVLO)和过温警告及关机保护
    - 逻辑接口:支持3.3V/5V逻辑输入
    - 通信:支持SPI接口,具备级联功能以进行参数编程和诊断

    产品特点和优势


    EVALSTGAP1BS的主要优势在于其强大的保护机制和灵活的配置选项。特别是它能够在复杂的电力环境中提供可靠的工作性能,同时通过SPI接口简化了配置过程。另外,该产品采用真正的电气隔离技术,进一步提高了安全性和可靠性。

    应用案例和使用建议


    EVALSTGAP1BS非常适合用于要求高电压耐受能力和精确控制的应用场景。例如,在电机控制系统中,它可以确保电机在极端条件下稳定运行。对于初次使用该产品的用户,建议先仔细阅读手册中的详细指南,了解如何正确连接电路并调整参数,以实现最佳性能。

    兼容性和支持


    EVALSTGAP1BS设计时充分考虑了与其他相关硬件的兼容性,尤其是与STEVAL-PCC009V2通信板及其评估软件的结合使用,使用户能够轻松配置驱动器的保护和控制特性。ST公司为用户提供持续的技术支持,帮助解决可能出现的问题。

    常见问题与解决方案


    - Q:如何连接多个EVALSTGAP1BS板?
    - A:可以将多个EVALSTGAP1BS板串联起来,共享相同的逻辑供电电压和控制信号,从而评估半桥、交错或其他复杂拓扑结构。

    - Q:产品在极端温度下是否会受到影响?
    - A:该产品具有过温警告和关机保护功能,可以在高温环境下保持正常运行,但如果超出其工作温度范围,则需要采取额外措施防止损坏。

    总结和推荐


    综上所述,EVALSTGAP1BS凭借其强大的保护机制、先进的控制功能和广泛的适用性,在电力系统和电机控制领域表现出色。对于希望提高系统可靠性和效率的设计工程师而言,EVALSTGAP1BS是一个理想的选择。因此,我们强烈推荐这款产品给那些需要高效、可靠门极驱动解决方案的用户。

EVALSTGAP1BS参数

参数
包装方式 散装

EVALSTGAP1BS厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EVALSTGAP1BS数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS EVALSTGAP1BS EVALSTGAP1BS数据手册

EVALSTGAP1BS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 617.8356
库存: 6
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 617.83
