116108-HMC699LP5

厂牌: ANALOG DEVICES

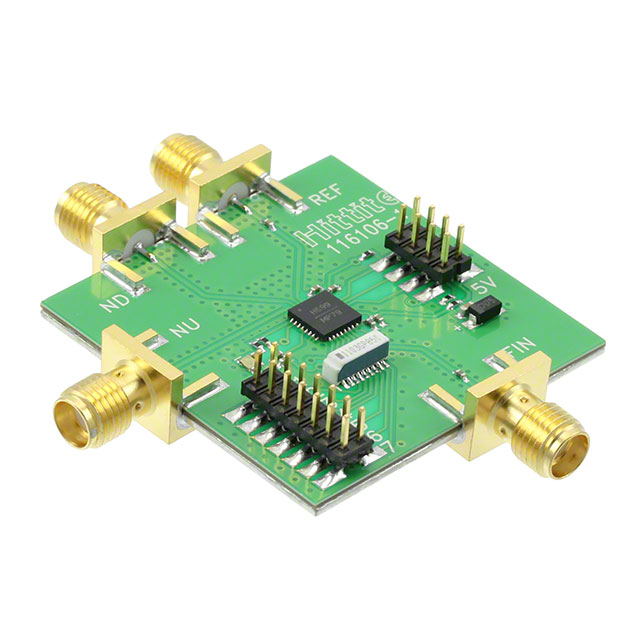

产品描述: HMC699LP5 Clock Generator and Synthesizer Evaluation Board
供应商型号: Y-116108-HMC699LP5
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 116108-HMC699LP5

116108-HMC699LP5概述

    HMC699LP5(E) 7 GHz Integer-N Synthesizer 技术手册

    产品简介


    HMC699LP5(E) 是一款由 Hittite Microwave Corporation 设计的高性能频率合成器。该器件支持连续(N = 56 - 519)和非连续(N = 16 - 54)的整数分频操作。HMC699LP5(E) 适用于各种高频率应用,其具备超低单边带(SSB)相位噪声特性,能够显著提高系统的稳定性和可靠性。这款器件广泛应用于卫星通信系统、点对点无线电台、军事应用和SONET时钟生成等领域。

    技术参数


    - 频率范围:160 MHz 至 7000 MHz
    - 参考频率输入范围:10 MHz 至 1300 MHz
    - 电源电压:5V ± 0.25V
    - 最大参考输入功率范围:-5 dBm 至 +5 dBm
    - 相位检测器输出电压:2000 mV 峰峰值
    - 电源电流:345 mA(典型值)
    - 相位噪声(10 kHz 偏移):-153 dBc/Hz(@ 100 MHz 参考频率)
    - 绝对最大额定值:
    - 射频输入(Vcc = +5V):+10 dBm
    - 逻辑输入:-0.5V 至 (0.5V + Vcc)
    - 结温(Tc):135 °C
    - 连续功耗(T = 85 °C):4.3 W(热阻为 11.60 °C/W)

    产品特点和优势


    1. 超低相噪:HMC699LP5(E) 的单边带相位噪声在 10 kHz 偏移处达到 -153 dBc/Hz,这使得它在高精度应用中表现出色。
    2. 宽泛的工作频率范围:器件能够处理从 160 MHz 到 7000 MHz 的频率输入,确保了在多种应用场景中的灵活性。
    3. 易于集成:采用 5x5mm SMT 封装,便于在 PCB 上集成,减少了设计复杂度。
    4. 宽泛的电源电压范围:能够在 4.75V 至 5.25V 范围内正常工作,适应不同供电环境的需求。

    应用案例和使用建议


    HMC699LP5(E) 在卫星通信系统中可以用于实现精确的频率锁定,以减少信号失真。在点对点无线电台应用中,其宽频率范围和超低相噪特性使得通信质量得到了显著提升。在军事应用中,HMC699LP5(E) 能够在复杂的电磁环境中保持稳定的频率锁定。在 SONET 时钟生成中,其高精度和稳定性确保了通信网络的可靠运行。
    使用建议:
    - 使用高精度的外部耦合电容来保证信号完整性。
    - 选择合适的外部电感和电容值,以优化 PLL 系统的性能。
    - 在高频环境下,确保良好的接地和屏蔽措施,以减少干扰。

    兼容性和支持


    HMC699LP5(E) 支持与大多数常见的外部组件兼容,如外部电感和电容。Hittite Microwave Corporation 提供详尽的技术支持和咨询服务,帮助用户更好地利用该器件的优势。

    常见问题与解决方案


    1. Q: 相位噪声过高怎么办?
    - A: 检查参考频率输入的功率和偏移频率是否在规定的范围内。如果需要,可以通过调整外部耦合电容来优化信号完整性。

    2. Q: 无法实现锁相怎么办?
    - A: 首先检查电源电压是否稳定且符合规定。然后,确认参考频率输入的频率和功率是否正确。如果问题依旧存在,可能需要重新配置分频比 N 的设置。

    3. Q: 如何选择合适的外部组件?
    - A: 推荐选择电阻值在 4.3Ω 至 20Ω 之间的 R2 和 R4 电阻,以获得最佳的噪声性能。同时,根据具体应用场景选择合适的外部电感和电容值。

    总结和推荐


    HMC699LP5(E) 是一款卓越的 7 GHz 整数-N 合成器,具有超低相噪、宽泛的工作频率范围和易集成的特点。在卫星通信、点对点无线电台、军事应用和 SONET 时钟生成等高端应用中,该器件能够提供出色的性能。我们强烈推荐这款产品,因为它不仅能提高系统性能,还能简化设计流程。

116108-HMC699LP5参数

参数
零件状态 在售
包装方式 盒装

116108-HMC699LP5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

116108-HMC699LP5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 116108-HMC699LP5 116108-HMC699LP5数据手册

116108-HMC699LP5封装设计

查看详情并下载
Symbol
Footprint
3D Model
