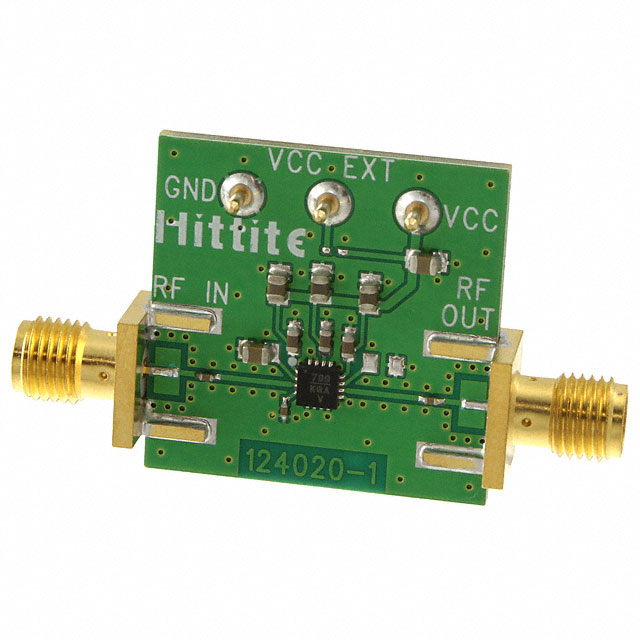

124022-HMC799LP3E

厂牌: ANALOG DEVICES
产品描述: HMC799LP3E RF Amplifier Evaluation Board
供应商型号: Y-124022-HMC799LP3E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 124022-HMC799LP3E

124022-HMC799LP3E概述

    HMC799LP3E 10 kΩ Transimpedance Amplifier 技术手册

    产品简介


    HMC799LP3E 是一款直流至700 MHz 的10 kΩ 转换阻抗放大器,专为光电二极管传感器、光纤分布式数据接口(FDDI)接收器及利用光电信号转换的接收系统而设计。此款放大器具有单端输出电压,该电压与输入端施加的电流成比例。这种电流通常由光电二极管提供。HMC799LP3E 支持从单个+5V 电源供电,并且具备非常低的输入噪声和广泛的电动力范围,使其在多种应用中表现出色。

    技术参数


    HMC799LP3E的主要技术参数如下表所示:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 直流规格
    | 电源电压 4.5 | 5 | 5.5 | V |
    | 电源电流 | Vcc = 5V | 60 | 70 | 80 | mA |
    | 输入阻抗 | @ 350 MHz | 175 | - | - | Ohm |
    | 输入偏置电压 2.1 | - | - | V |
    | 交流规格
    | 转换阻抗(RL = 50 Ohm) | 100 MHz | 7.5 | 10 | 12.5 | kOhm |
    | 3-dB带宽 600 | 700 | - | MHz |
    | 小信号增益 | S21 | 42 | - | - | dB |
    | 输入归一化噪声密度 | Cpd <1pF, @ 200 MHz | 4.6 | - | 5.6 | pA/√Hz |

    产品特点和优势


    HMC799LP3E 的主要优势包括:
    - 非常低的输入噪声: RMS噪声仅为150nA,适用于需要高灵敏度的应用。
    - 宽动态范围: 高达65 dB的动态范围,满足各种高要求应用的需求。
    - 低功耗: 在单个+5V电源下仅需70mA电流,适于便携式或电池供电设备。
    - 紧凑封装: 16引脚 3x3 mm SMT封装,占用面积仅为9mm²,适合空间受限的设计。

    应用案例和使用建议


    HMC799LP3E 适用于激光传感器、FDDI接收器、CATV FM模拟接收器及宽带增益块等。对于设计工程师来说,在使用HMC799LP3E时,需要注意以下几点:
    - 电路设计: 应用电路板设计时采用RF设计技巧,确保信号线阻抗匹配。
    - 接地处理: 确保封装底面接地,通过足够的过孔连接顶层和底层的接地平面。
    - 测试: 进行电源抑制比测试时,建议安装一个0Ω电阻。

    兼容性和支持


    HMC799LP3E 与市场上主流的电子元器件及设备具有良好的兼容性。技术支持方面,用户可以通过电话或电子邮件与Hittite Microwave Corporation联系获取帮助。他们还提供了一个专门的评估PCB板,可通过特定编号订购。

    常见问题与解决方案


    用户可能遇到的一些常见问题及其解决方案包括:
    - 问题:输出信号不稳定
    - 解决方案: 检查输入信号的稳定性,确保正确的接地连接,并调整相关寄生电容值。
    - 问题:温度漂移
    - 解决方案: 使用温度补偿电路或算法来减少温度对性能的影响。


    总结和推荐


    HMC799LP3E 是一款高度集成且性能优异的转阻抗放大器,非常适合高精度、低噪声要求的应用。其出色的特性和广泛的应用领域使其在市场上具备很强的竞争优势。因此,我们强烈推荐该产品给需要高性能转阻抗放大的设计工程师们。

124022-HMC799LP3E参数

参数
零件状态 停产
包装方式 盒装

124022-HMC799LP3E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

124022-HMC799LP3E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 124022-HMC799LP3E 124022-HMC799LP3E数据手册

124022-HMC799LP3E封装设计

查看详情并下载
Symbol
Footprint
3D Model
