115927-HMC590LP5

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 584-115927-HMC590LP5
供应商: Mouser
标准整包数: 1

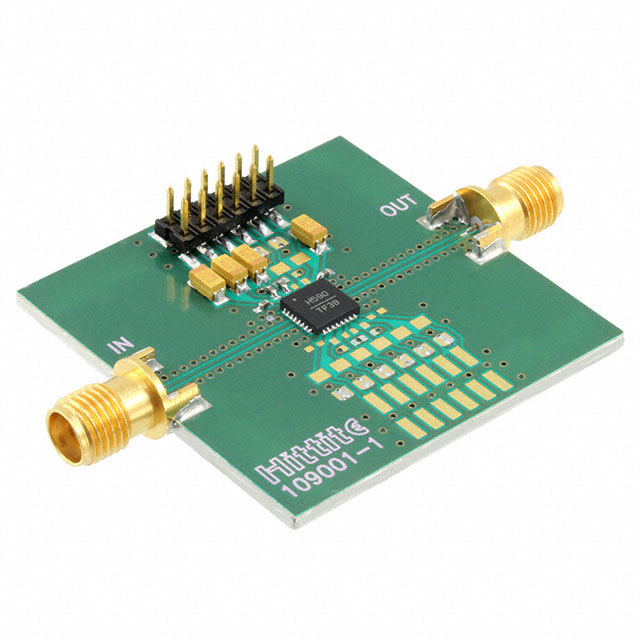

ANALOG DEVICES 评估、开发板开发工具 115927-HMC590LP5

115927-HMC590LP5概述

    HMC590LP5E GaAs pHEMT MMIC 1-Watt Power Amplifier Technical Overview

    产品简介


    HMC590LP5E 是一款高动态范围的砷化镓(GaAs)赝晶场效应晶体管(pHEMT)混合微波集成电路(MMIC)功率放大器,适用于频率范围在6.0至9.5 GHz之间的应用。这款功率放大器专为高增益、高饱和输出功率和高效能设计,广泛应用于点对点无线电、点对多点无线电、测试设备与传感器、军事应用及航天领域。

    技术参数


    以下是HMC590LP5E的技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 6 | 8 | 6 | 9.5 | GHz |
    | 增益 | 18 | 21 | 18 | 21 | dB |
    | 输入回波损耗 | 15 | 12 | dB |
    | 输出回波损耗 | 11 | 10 | dB |
    | 1 dB 压缩输出功率 | 27 | 30 | 27.5 | 30.5 | dBm |
    | 饱和输出功率 | 30.5 | 31 | dBm |
    | 第三阶截获点(IP3)| 40 | 40 | dBm |
    | 供电电流(Idd) | 820 | 820 | mA |
    此外,当电源电压(Vdd)为7V时,典型的工作电流为820mA。该放大器需要外部电容进行去耦,具体为100 pF和2.2 µF。

    产品特点和优势


    HMC590LP5E的主要特点包括:
    - 高增益:提供21 dB的增益。
    - 高饱和输出功率:在7V供电下,饱和输出功率可达+31 dBm。
    - 高效率:功率附加效率(PAE)高达23%。
    - 低功耗:在820mA工作电流下,该放大器的功耗较低。
    - 温度稳定性:增益变化极小,温度范围内的增益漂移仅为0.05 dB/°C。
    - 高隔离度:输入和输出端的回波损耗分别为15 dB和11 dB。
    这些特点使得HMC590LP5E在高频通信系统中表现出色,具有显著的应用潜力。

    应用案例和使用建议


    HMC590LP5E 的典型应用包括:
    - 点对点无线电:高增益和高效能使其成为长距离无线通信的理想选择。
    - 点对多点无线电:适用于密集部署的多点通信系统。
    - 测试设备与传感器:高动态范围和稳定性能适合实验室测试和精密测量应用。
    - 军事和航天应用:在苛刻环境下可靠运行。
    使用建议:
    - 在使用过程中,应保持适当的偏置电压以确保最佳性能。例如,为了获得最优的输出 IP3,可以将 Idd 调整为520 mA。
    - 需要确保供电电压稳定,并且外部电容能够有效去耦。
    - 使用高阻抗匹配的RF线,以减少信号衰减和干扰。

    兼容性和支持


    HMC590LP5E 可与多种设备和电路板兼容。供货商提供了详细的安装指南和技术支持。如需进一步帮助,可联系Analog Devices 的客户服务团队。

    常见问题与解决方案


    1. 问题:如何调节电源电流(Idd)?
    - 解决方案:通过调整栅极偏压(Vgg)来调节电源电流。通常情况下,调整 Vgg 为 -2到0V之间,以达到典型的 820 mA Idd。

    2. 问题:如何确保最佳的输入输出回波损耗?
    - 解决方案:使用适当的射频电路设计技术,如阻抗匹配网络,以优化输入输出回波损耗。

    总结和推荐


    HMC590LP5E 是一款高性能的砷化镓功率放大器,具备出色的增益、饱和输出功率和高效率,特别适用于需要高频和高稳定性的通信系统。尽管价格较高,但考虑到其卓越的性能和广泛的应用领域,它仍然是一个值得推荐的选择。
    如果您正在寻找一款能在严苛环境中表现出色的高功率放大器,HMC590LP5E 将是您的理想之选。

115927-HMC590LP5参数

参数
零件状态 在售
包装方式 盒装

115927-HMC590LP5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

115927-HMC590LP5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 115927-HMC590LP5 115927-HMC590LP5数据手册

115927-HMC590LP5封装设计

查看详情并下载
Symbol
Footprint
3D Model
