1083

厂牌: ADAFRUIT
产品描述: ADS1015 12-Bit ADC - 4 Channel with Programmable Gain Amplifier
供应商型号: ET-2816315
供应商: 海外现货
标准整包数: 1
ADAFRUIT 评估、开发板开发工具 1083

1083概述

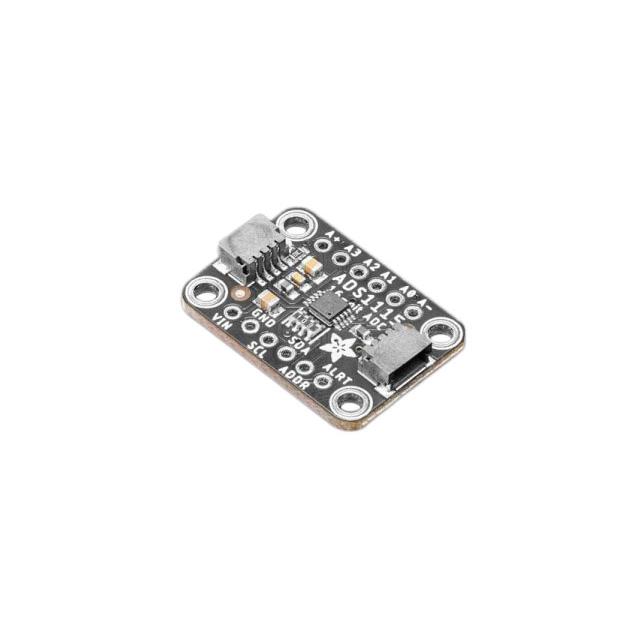

    高质量文章:Adafruit 4-Channel ADC Breakout 产品介绍及应用指南

    一、产品简介


    Adafruit 提供的 ADS1115 和 ADS1015 4-通道模数转换器(ADC)扩展板是为任何基于微处理器的项目增加高分辨率模拟信号数字转换而设计的完美解决方案。这两种扩展板在电力供应和逻辑信号方面支持 2V 到 5.5V 的范围,从而与所有常见的 3.3V 和 5V 处理器兼容。每个扩展板最多可以连接到同一 I2C 总线上的 4 个板子,提供多达 16 个单端输入或 8 个差分输入。

    二、技术参数


    - ADS1115 技术规格:
    - 分辨率:16位
    - 可编程采样速率:8至860次/秒
    - 供电/逻辑电平:2.0V 至 5.5V
    - 低功耗消耗:连续模式下仅 150µA;单次模式下自动关机
    - 内置低漂移电压参考
    - 内部振荡器
    - 内部可编程增益放大器(PGA):最大 16 倍增益
    - I2C 接口:4针可选地址
    - 四个单端输入或两个差分输入
    - 可编程比较器
    - ADS1015 技术规格:
    - 分辨率:12位
    - 可编程采样速率:128至3300次/秒
    - 供电/逻辑电平:2.0V 至 5.5V
    - 低功耗消耗:连续模式下仅 150µA;单次模式下自动关机
    - 内置低漂移电压参考
    - 内部振荡器
    - 内部可编程增益放大器(PGA):最大 16 倍增益
    - I2C 接口:4针可选地址
    - 四个单端输入或两个差分输入
    - 可编程比较器

    三、产品特点和优势


    - 高分辨率:ADS1115 支持高达 16 位的分辨率,ADS1015 支持 12 位的分辨率,确保精确测量。
    - 低功耗:两种型号均具有极低的功耗,适用于便携式和电池驱动的应用。
    - 宽电压范围:能够兼容从 2.0V 到 5.5V 的电源输入,适用于多种不同的硬件平台。
    - 可编程增益放大器:允许在测量前放大信号,提高信噪比。
    - 内置低漂移电压参考:保证测量精度不受温度变化的影响。

    四、应用案例和使用建议


    - 单端输入:适合用于简单的电压测量,例如对电压传感器输出进行监控。例如,将一个 ADXL335 加速度计连接到 ADC 的 A0、A1 和 A2 通道上,可以分别测量 X、Y 和 Z 轴的加速度。
    - 差分输入:适用于需要高噪声抑制的应用场景,如长距离信号传输或在电磁干扰严重的环境中。例如,使用电池充电器板上 LiPo 充电器的电压差分测量,以避免接地干扰。
    - 比较器操作:通过设置阈值和通道,实现对输入电压的实时监控和报警功能。

    五、兼容性和支持


    这些扩展板与多种微控制器兼容,如 Arduino、Feather M0 等,它们可以通过 I2C 接口轻松集成到各种项目中。此外,官方提供了详细的文档和支持,包括示例代码和电路图,方便用户进行开发和调试。

    六、常见问题与解决方案


    - 问题 1:无法读取正确的电压值。
    - 解决方案:检查接线是否正确,并确保 VDD 和 GND 连接到正确的引脚。
    - 问题 2:采样速率过慢。
    - 解决方案:调整可编程采样速率设置,选择更高的速率以加快采样速度。
    - 问题 3:比较器操作不正常。
    - 解决方案:确保正确的设置阈值,并正确配置 ALRT 引脚。

    七、总结和推荐


    总体来说,Adafruit 的 ADS1115 和 ADS1015 4-通道 ADC 扩展板是高精度模拟信号数字化的理想选择。无论是需要高分辨率测量还是在严苛环境下工作的应用,这两种扩展板都能满足需求。如果你正在寻找一种易于集成且功能强大的 ADC 解决方案,强烈推荐这两个产品。
    通过本文,您应该已经全面了解了 Adafruit 4-通道 ADC Breakout 的功能、技术规格和应用场景。希望本指南能够帮助您在项目中顺利应用这些扩展板,实现高效的模拟信号处理。

1083参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

1083厂商介绍

Adafruit Industries是一家位于纽约的电子设备制造商,由Limor Fried(也称为Ladyada)于2005年创立。公司专注于生产开源硬件和电子产品,包括传感器、模块、开发板、工具和套件等,旨在支持创客、工程师和爱好者的电子项目和教育活动。

主营产品分类:
1. 微控制器:如Arduino、Raspberry Pi等开发板。
2. 传感器:包括温度、湿度、光线、距离等多种传感器。
3. 显示器:如LED、LCD、OLED显示屏。
4. 无线通信:包括蓝牙、Wi-Fi、LoRa等模块。
5. 电源管理:如电池、充电器、电源板等。
6. 工具和套件:提供焊接、编程等工具和DIY套件。

应用领域:
Adafruit的产品广泛应用于物联网、智能家居、可穿戴设备、教育、艺术项目等多个领域。

Adafruit的优势:
1. 开源:产品和项目遵循开源原则,鼓励社区参与和创新。
2. 教育:提供丰富的学习资源,包括教程、视频和指南,支持教育和自学。
3. 社区:拥有活跃的在线社区,用户可以分享项目、交流经验和解决问题。
4. 质量:产品经过严格测试,确保可靠性和耐用性。
5. 客户服务:提供优秀的客户支持,帮助用户解决技术问题。

1083数据手册

厂牌 PDF简要描述 下载
ADAFRUIT 评估、开发板开发工具 ADAFRUIT 1083 1083数据手册

1083封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.4641 ¥ 130.6717
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 130.67
直接购买
加入购物车
