132036-HMC858LC4B

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-1274-ND
供应商: Digi-Key
标准整包数: 1

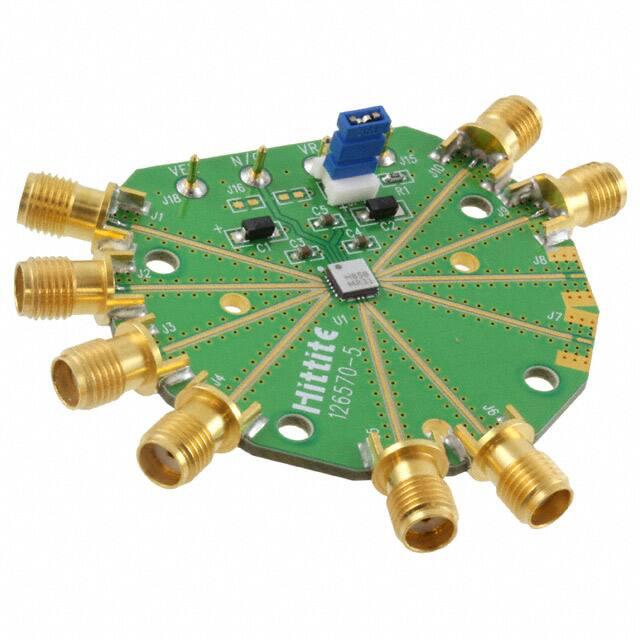

ANALOG DEVICES 评估、开发板开发工具 132036-HMC858LC4B

132036-HMC858LC4B概述

    高速逻辑选择器HMC858LC4B的技术手册

    1. 产品简介


    HMC858LC4B是一款2:1选择器,设计用于支持高达14 Gbps的数据传输速率和高达14 GHz的选择端口操作。该器件能够将两个差分输入之一路由到差分输出上,且具备输出电平控制引脚VR,可用于补偿损耗或优化信号水平。HMC858LC4B的所有差分输入信号都在芯片内接地端接为50欧姆,输入信号可以是交流耦合或直流耦合。HMC858LC4B具有两种操作模式:差分或单端操作,输出可以直接连接到50欧姆终端系统,也可以使用直流旁路电容器连接到非接地直流电压的50欧姆终端系统。该器件采用单-3.3V直流供电,提供陶瓷RoHS合规4x4毫米SMT封装。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电源电压 -3.6 | -3.3 | -3.0 | V |
    | 电源电流 67 | - | - | mA |
    | 最大数据率 - | 14 | - | Gbps |
    | 最大选择率 - | 14 | - | GHz |
    | 输入电压范围 -1.5 | 0.5 | - | V |
    | 输入差分范围 0.1 | 2.0 | - | Vp-p |
    | 输入反射损耗(频率<16GHz) 10 | - | - | dB |
    | 输出幅度(单端) | 峰-峰值 | - | 540 | - | mVp-p|
    | 输出幅度(差分) | 峰-峰值 | - | 1080 | - | mVp-p|
    | 输出高电压 -20 | - | - | mV |
    | 输出低电压 -560 | - | - | mV |

    3. 产品特点和优势


    HMC858LC4B的主要优势如下:
    - 支持高达14 Gbps的数据传输速率
    - 差分或单端操作模式
    - 快速上升和下降时间:19/20 ps
    - 低功耗:典型值为221 mW
    - 可编程差分输出电压摆幅:500-1300 mVp-p
    - 额定工作温度范围:-40°C至+85°C

    4. 应用案例和使用建议


    HMC858LC4B适用于多种高速逻辑应用,包括:
    - 2:1多路复用器,最高可达14 Gbps
    - 16G光纤通道
    - 串行数据传输,最高可达14 Gbps
    - 红色路径切换
    - 内置测试
    - 宽带测试与测量
    使用建议:在设计电路时,应确保信号线阻抗匹配为50欧姆,并将地线直接连接到地面平面。推荐使用罗杰斯4350材料的评估板,以便进行有效的评估和测试。

    5. 兼容性和支持


    HMC858LC4B与同类产品具有良好的兼容性,可以无缝集成到现有系统中。Hittite公司提供了广泛的应用支持和技术文档,确保用户可以充分利用其功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号失真 | 检查输入信号质量并调整驱动电流。 |
    | 功耗过高 | 检查电源电压和负载条件。 |
    | 输出信号幅度不符合预期 | 调整VR设置以优化输出电压摆幅。|

    7. 总结和推荐


    综上所述,HMC858LC4B是一款高度集成的高速逻辑选择器,具有优异的性能指标和广泛的适用范围。特别适合需要高速数据传输和精确信号控制的应用场景。我们强烈推荐此产品给需要高性能选择器的工程师和设计师。

132036-HMC858LC4B参数

参数
零件状态 新设计不推荐
包装方式 散装

132036-HMC858LC4B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

132036-HMC858LC4B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 132036-HMC858LC4B 132036-HMC858LC4B数据手册

132036-HMC858LC4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
