131671-HMC976LP3E

厂牌: ANALOG DEVICES

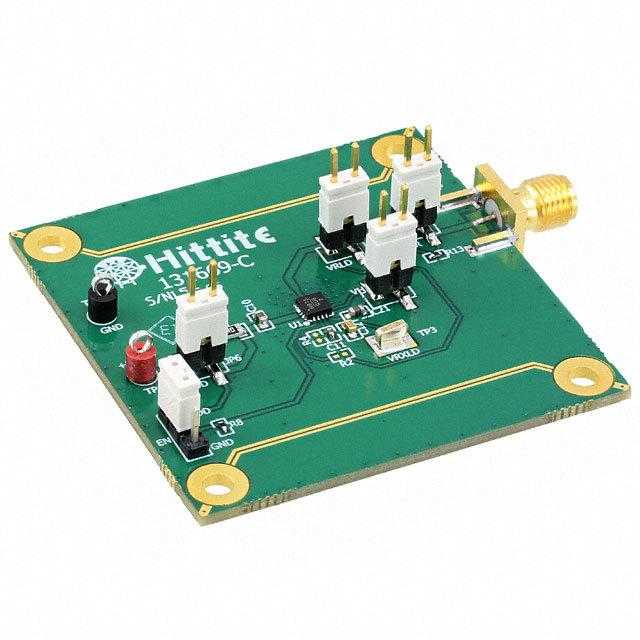

产品描述: HMC976LP3E Linear Regulator Evaluation Board
供应商型号: Y-131671-HMC976LP3E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 131671-HMC976LP3E

131671-HMC976LP3E概述


    产品简介


    HMC976LP3E 是一款BiCMOS超低噪声线性电压调节器,适用于多种高精度和高稳定性的应用场合。这款电压调节器主要用于需要高电源抑制比(PSRR)和低输出噪声的电路中,例如频率生成子系统、混合信号电路供应、微波VCO供应和基带电路供应。它的主要功能是提供一个稳定的直流输出电压,以保证电子系统的正常运行,并能通过外部电阻调整输出电压。此外,它还具备功率下降模式,可以通过TTL兼容的使能输入进行控制。

    技术参数


    以下是HMC976LP3E的主要技术参数:
    - 输出电流:最大400mA
    - 压降:在400mA输出时为300mV,且VR > 3V
    - 输出噪声:10kHz时为3nV/√Hz,1kHz时为6nV/√Hz
    - 电源抑制比(PSRR):在1kHz时超过-60dB,在1MHz时超过-30dB
    - 输出电压范围:1.8V到5V
    - 输入电压范围:在VR > 3V时,VDD > VR + 0.3V
    - 参考电压:1.17V
    - 最大负载电流:400mA
    - 启动时间:0到90%最终电压时间为200ms
    - 功率下降电流:<1µA
    - 封装尺寸:3x3mm QFN
    - 热保护:过温保护阈值为115°C,滞后10°C
    - 兼容性:设计用于与低ESR陶瓷电容器配合使用

    产品特点和优势


    HMC976LP3E的主要优势在于其极低的输出噪声(3nV/√Hz @ 10kHz)和高电源抑制比(> -60dB @ 1kHz)。这些特性使得它非常适合于对噪声敏感的应用场合,如雷达、测试仪器和军用无线电。此外,其集成的热保护功能能够防止器件因过热而损坏,增加了长期可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 频率生成子系统:HMC976LP3E可以作为频率合成器的一部分,特别是需要高精度和稳定性的PLLs(锁相环)。
    - 军用无线电设备:由于其出色的噪声抑制能力,该调节器适合用于军事通信设备,确保可靠的信号传输。
    使用建议
    - 在设计电路时,应选择适当的陶瓷电容器以保持低ESR,从而确保最佳的性能。建议至少使用4.7µF的输出电容以降低高频噪声。
    - 确保良好的散热设计,避免因过热而导致的热保护功能激活。根据图14-16,增加PCB上的铜面积可以有效降低温度。

    兼容性和支持


    HMC976LP3E专门设计与低ESR陶瓷电容器兼容。Hittite Microwave Corporation提供了详尽的技术文档和应用程序指南,确保用户可以充分利用这一产品的潜力。此外,还提供技术支持和客户订单服务。

    常见问题与解决方案


    - Q: 为什么热保护功能会激活?
    - A: 过高的环境温度或异常的大电流可能会导致热保护功能激活。用户应确保电路设计不会导致长时间的大电流运行,并且适当增加PCB上的铜面积来增强散热效果。

    - Q: 输出电压不稳定怎么办?
    - A: 首先检查电容的容量和ESR值,确保符合要求。同时,确保输出电容和参考电压电容的位置尽量靠近器件引脚,并尽可能缩短接地路径。

    总结和推荐


    HMC976LP3E是一款专为高精度应用设计的超低噪声线性电压调节器。凭借其卓越的噪声抑制能力和高电源抑制比,它在各种高要求环境中表现出色。然而,为了获得最佳性能,用户需遵循推荐的设计和布局指南,并合理管理散热。鉴于其出色的性能和广泛的适用性,我们强烈推荐将HMC976LP3E应用于需要极高电源稳定性的电路设计中。

131671-HMC976LP3E参数

参数
零件状态 在售

131671-HMC976LP3E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

131671-HMC976LP3E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 131671-HMC976LP3E 131671-HMC976LP3E数据手册
