110227-HMC512LP5

厂牌: ANALOG DEVICES

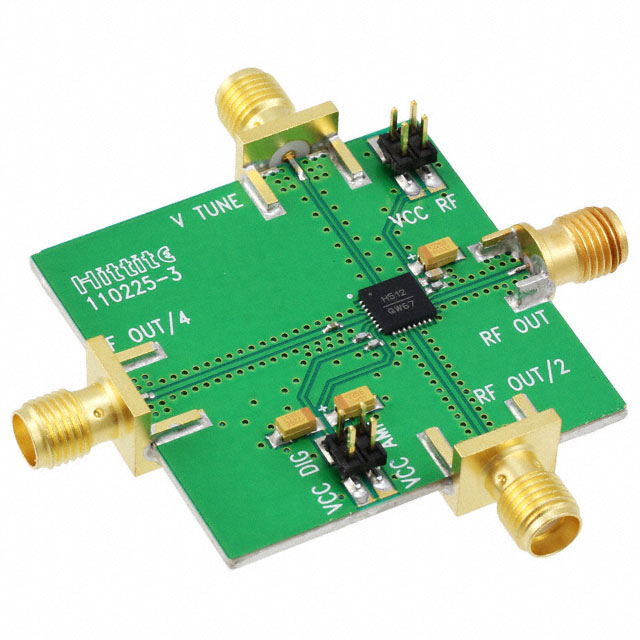

产品描述: HMC512LP5 Controlled Oscillator Evaluation Board
供应商型号: 1127-2065-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 110227-HMC512LP5

110227-HMC512LP5概述

    HMC512LP5/LP5E MMIC VCO 技术手册解析

    1. 产品简介


    HMC512LP5 和 HMC512LP5E 是由 Hittite Microwave Corporation 生产的高性能 MMIC(单片微波集成电路)压控振荡器 (VCO),专为多种无线通信和测试应用设计。这些 VCO 能够产生 9.6 至 10.8 GHz 的频率范围,并且具备分频输出能力(例如,半频率输出和四分频输出),适用于点对点或多点无线通信系统、测试设备及工业控制、卫星通信(SATCOM)和军事用途。

    2. 技术参数


    HMC512LP5 和 HMC512LP5E 具有以下技术规格和性能参数:
    - 频率范围:主频 (Fo) 为 9.6 - 10.8 GHz,半频 (Fo/2) 为 4.8 - 5.4 GHz,四分频 (Fo/4) 为 2.4 - 2.7 GHz。
    - 输出功率:主频输出为 +9 dBm,半频输出为 +6 dBm,四分频输出为 +3 dBm。
    - 相位噪声:在 100 kHz 偏移时,典型值为 -110 dBc/Hz。
    - 调谐电压:2 V 至 13 V。
    - 电源电流:250 至 370 mA(具体数值根据供电电压而定)。
    - 封装:无铅 QFN 5x5 mm 表面贴装封装,尺寸为 25 mm²。

    3. 产品特点和优势


    HMC512LP5 和 HMC512LP5E 的显著优势包括:
    - 集成了电感器、负阻装置和变容二极管,内部集成度高,无需外部匹配组件。
    - 在温度、冲击和工艺条件下的相位噪声性能出色。
    - 提供三路输出选择,满足不同应用需求。
    - 功耗低,可以在不使用某些功能时关闭预分频器和 RF/2 功能以节省电流。

    4. 应用案例和使用建议


    HMC512LP5 和 HMC512LP5E 主要应用于以下场景:
    - 点对点或多点无线通信系统,例如无线基站和接入点。
    - 测试设备及工业控制系统,需要高精度频率信号源的应用。
    - 卫星通信(SATCOM)系统,用于地面站和卫星间的信号传输。
    - 军事用途,由于其在恶劣环境下的稳定性和可靠性。
    使用建议:
    - 应用电路板应采用射频电路设计技术,确保信号线的阻抗匹配为 50 欧姆。
    - 包装接地引脚和底部金属垫片必须直接连接到接地平面,以实现最佳的接地效果。
    - 使用多个过孔将顶层和底层接地平面连接起来,提高整体电磁兼容性能。

    5. 兼容性和支持


    HMC512LP5 和 HMC512LP5E 与多种无线通信设备和测试设备具有良好的兼容性。Hittite Microwave Corporation 提供详尽的技术支持和维护服务,包括电话和技术支持邮箱,以及在线订购服务。此外,该公司还提供了详尽的产品文档和参考设计,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    常见问题及解决方法包括:
    - 电源电流异常:检查 Vcc 电压是否符合规格要求,并确保所有电源引脚正确连接。
    - 频率漂移:确保调谐电压和工作温度在规定范围内,必要时重新校准。
    - 输出功率不足:检查输入调谐电压是否达到要求,调整外部电容值以优化输出功率。

    7. 总结和推荐


    HMC512LP5 和 HMC512LP5E 作为高性能 MMIC VCO,在多个关键参数上表现优异,适合多种应用场合。其高集成度、低功耗和出色的相位噪声性能使其在市场上具备较高的竞争力。因此,我们强烈推荐在需要高精度频率信号源的应用中使用该产品。如果您对本产品的进一步了解或技术支持有任何疑问,可以通过提供的联系方式联系 Hittite Microwave Corporation。

110227-HMC512LP5参数

参数
零件状态 在售
包装方式 盒装

110227-HMC512LP5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
