1005454-01

厂牌: AVX
产品描述:
供应商型号: 4062338
供应商: element14
标准整包数: 1
AVX 评估、开发板开发工具 1005454-01

1005454-01概述

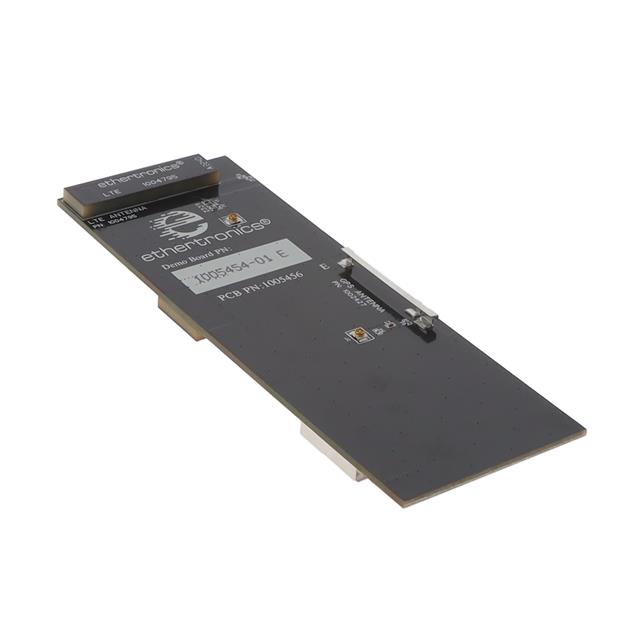

    LTE/GPS/BT/Wi-Fi 天线评估板技术手册

    1. 产品简介


    本产品为LTE/GPS/BT/Wi-Fi天线评估板(型号:1005454-01),适用于多种无线通信标准,包括LTE(698-960 MHz, 1710-2400 MHz, 2500-2700 MHz)、GPS(1560-1610 MHz)、蓝牙(2400-2485 MHz)和Wi-Fi(2400-2485 MHz 和 5000-5825 MHz)。它广泛应用于远程监控、销售点、物联网、网关、遥测、跟踪、医疗保健、机器对机器(M2M)、工业设备、智能电网、物流、能源和零售等多个领域。

    2. 技术参数


    | 频段 | LTE(1004795) | GPS (1002427) | BT (1001013) | Wi-Fi (1000146) |

    | 频率范围 | 698-960 MHz 1710-2400 MHz 2500-2700 MHz | 1560-1610 MHz | 2400-2485 MHz | 2400-2485 MHz 5000-5825 MHz |
    | 峰值增益 | 2.7 dBi 3.2 dBi 3.8 dBi | 2.6 dBi | 3.3 dBi | 2 dBi 4.3 dBi |
    | 平均效率 | 70% 53% 51% | 58% | 66% | 66% 63% |
    | VSWR | <2.5:1 <3.0:1 <3.0:1 | <2.0:1 | <2.0:1 | <2.0:1 |
    | 阻抗 | 50 Ω(不平衡) |

    3. 产品特点和优势


    - 减少成本和缩短上市时间:标准天线消除了定制解决方案的设计费用和周期时间,加快产品上市速度。
    - 高性能:通过优化天线尺寸、性能和辐射特性,更容易满足客户和监管要求。
    - 可靠性:产品符合最新的RoHS和REACH版本要求,保证产品的环保性和耐用性。

    4. 应用案例和使用建议


    应用案例:
    - 远程监控:可用于农场、矿山等远程区域的数据收集和监测。
    - 物流管理:在仓储、运输等环节进行货物追踪。
    - 工业设备:在工厂环境中实现高效的数据传输和通信。
    使用建议:
    - 在设计过程中,可以通过调整默认匹配值(如P1、S1等组件)来优化天线性能,特别是在高频段。
    - 确保良好的接地,以改善宽带性能和整体效率。

    5. 兼容性和支持


    本产品与U.FL连接器兼容,适用于各种无线通信设备。此外,制造商提供技术支持和维护服务,帮助用户解决任何可能出现的问题。

    6. 常见问题与解决方案


    常见问题:
    - 信号弱或不稳定
    - VSWR超出规定范围
    解决方案:
    - 检查天线的连接是否正确,确保所有组件安装牢固。
    - 调整匹配值,例如增加或减少电感和电容的数值,直到VSWR在可接受范围内。

    7. 总结和推荐


    总的来说,这款LTE/GPS/BT/Wi-Fi天线评估板具有优异的性能、可靠性及多功能性,非常适合在各类无线通信应用中使用。如果你需要一款能够覆盖多个频段且易于集成的天线解决方案,这是一款值得考虑的产品。强烈推荐给那些需要高性价比无线通信天线的用户。

1005454-01参数

参数
零件状态 在售
包装方式 盒装

1005454-01厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1005454-01数据手册

厂牌 PDF简要描述 下载
AVX 评估、开发板开发工具 AVX 1005454-01 1005454-01数据手册

1005454-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
